جزئیات محصول:
پرداخت:
|
| دوام: | بالا | نگهداری: | آروم |
|---|---|---|---|
| مواد: | فولاد ضد زنگ | نام: | ماشین سنگ زنی |
| سطح سر و صدا: | کم | مصرف برق: | کم |
| منبع برق: | برق | ویژگی های ایمنی: | آره |
| اندازه: | متوسط | سرعت: | بالا |
| نوع: | ماشین سنگ زنی | ولتاژ: | 380 ولت |
| تضمین: | آره | وزن: | نور |
| برجسته کردن: | سیستم کنترل ماشین تراش Step Down,ماشین تراش قدم پایین خود توسعه یافته,ماشین آسیاب سی ان سی ثابت,Step Down Grinding Machine Self Developed,Stable CNC Grinder Machine |
||

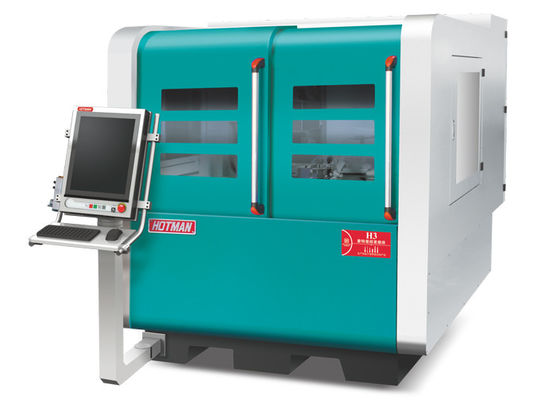

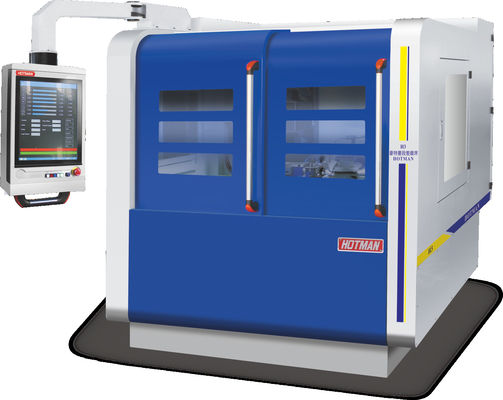

قدم به پایین آسیاب ماشین ابزار آسیاب H3
توضیحات دستگاه:
1. بدن و اجزای آن توسط آهن ریخته شده درجه بالا Milhanna FC30 ریخته شده است، که به صورت مصنوعی درمان گرما عادی شده و سپس با پیری طبیعی درمان می شود. اجزای توسط YASDA پردازش می شوند،ميتسوي سيكي، TOSHIBA، ELB و سایر تجهیزات در سطح جهانی یک بار پردازش کلیمپ. اندازه دقیق می تواند تا سطح میکروم باشد، برای اطمینان از قطعات اصلی تجهیزات با دقت بالا.
2ریل های راهنمای ماشین و پیچ های توپ دقیق به طور مداوم توسط سیستم روان کننده خودکار روان می شوند تا عمر طولانی تر و دقت بیشتری را تضمین کنند.سیستم خنک کننده از بدن جدا شده است برای از بین بردن لرزش و تبعید گرما مطلوب.
3مجهز به سیستم آسیاب خودکار سی ان سی زیمنس 828D، و توسعه ثانویه، عمل دیالوگ انسان-ماشین، با بسیاری از تجهیزات اختیاری برای انتخاب،از جمله دستگاه آسیاب سوراخ داخلیدستگاه اندازه گیری اتوماتیک، دستگاه اندازه گیری قطر بیرونی اتوماتیک و غیره.
4. سیستم تغذیه خرد کردن متشکل از یک V و یک مسیر مسطح از برنج دقیق دست ساخته شده، با سیستم روان کننده خودکار و پیچ توپ خرد دقیق سطح C3،که ميتونه حرکت راحت داشته باشه، دقت موقعیت دهی مکرر عالی و عمر طولانی مسیر.
5. پیکربندی استاندارد اسپندل چرخ آسیاب چهار و دو ساختاری است. اسپندل فشار پویا و ثابت با دقت بالا نیز می تواند انتخاب شود.که دارای ویژگی های دقت چرخش بالا است، سفتی پویا، مقاومت خوب در برابر لرزش، بهره وری آسیاب بالا و کیفیت سطح آسیاب خوب. برای آسیاب قطعه کار خاص، سرعت چرخ آسیاب می تواند تنظیم شود،تا 3500 دور در دقیقه و 60 متر در ثانیه.
6. صندلی دم طراحی شده است تا هم سفت و هم قوی باشد. یک سیلندر کششی فلز آلیاژ سخت شده در بدن آهن ریخته شده طراحی شده است تا هسته بالای MT4 را حمل کند.نیروی جک از سیلندر کشنده را می توان به راحتی با دکمه های تنظیم در عقب تغییر- لوازم جانبی ویژه صندلی دم فشار روغن با پدال برای تسهیل تخلیه قطعات کار.
7. سيستم کنترل عددي سيمنس به عنوان پیکربندي استاندارد، پس از توسعه ثانوي، تمام رابط عمل چینی، آسان به استفاده از. مجهز به موتور servo عملکرد بالا سيمنس،سیستم CNC تجهیزات و سیستم محرک سازگاری بهتر دارند، در عین حال با تعمیر خودکار شن و عملکرد جبران خودکار، برای اطمینان از ثبات و دقت تغذیه و خرد کردن.
مشخصات فنی:
| پروژه | واحد | مدل:FX32P-60CNC | |
| حداکثر قطر چرخش میز | mm | 320 |
حداکثر فاصله بین | mm | 600 | |
| حداکثر قطر آسیاب | mm | 320 | |
| حداکثر بارگذاری بین دو قلب parietal | کیلوگرم ((ب) | 60 ((کار بالا) / 20 (فقط کار) | |
| اندازه چرخ آسیاب (قطر × عرض × دیافراگم) | mm | 455×38 ((32-50) ×127 | |
| سرعت چرخ آسیاب | rpm | 1650 | |
| حداکثر سرعت خطی چرخ آسیاب | m/s | 40 ((چرخ خردکن سرعت بالا تا 65) | |
| پانسمان چرخ آسیاب | mm | نوع اتوماتیک | |
| زاویه تغذیه | درجه | 90 |
| ضربه تغذیه | mm | 250 | |
| محور X سرعت حرکت سریع | m/min | 6 | |
| حداقل تغذیه در محور X | mm | 0.001 | |
قاب سر | سرعت پیچ | rpm | 50 تا 500 |
| شکل اسپندل | همزمان یا در مرکز | ||
| مشخصات انگشت | MT-4 | ||
صندلی پشت | فاصله تلسکوپی اتوماتیک | mm | 40 |
| مشخصات انگشت | MT-4 | ||
میز کار | سرعت حرکت سریع در محور Z | m/min | 8 |
| حداقل تغذیه در محور z | mm | 0.001 | |
| حداکثر سفر | mm | 550 | |
| زاویه چرخش | درجه | + 6/-9 | |
| موتور چرخ آسیاب | KW | 3.75/55 |
| موتور تغذیه محور X (سرو) | KW | 2.2 | |
| موتور تغذیه محور Z (سروا) | KW | 2.2 | |
| موتور فندلی فریم سر | KW | 0.75 | |
| موتور پمپ خنک کننده | KW | 0.75 | |
| موتور روغن روان کننده | KW | 0.25*2 | |
| موتور پمپ روغن دم | KW | 0.75 | |
| وزن خالص ماشین | کیلوگرم | 3300 |
| وزن کل ماشین | کیلوگرم | 3500 | |
| اندازه بسته (طول * عرض * ارتفاع) | mm | ۲۸۰۰*۲۰۰۰*۲۰۰۰ | |
H3 سیستم کنترل
1. هوتمن سیستم کنترل و نرم افزار خود توسعه:
رابط سطح بالا:
به اپراتورها اجازه می دهد تا به صورت یکپارچه با داده های پردازش شده نظارت و تعامل داشته باشند و تجربه کاربری پیشرفته ای را فراهم کنند.
تخصیص کامل:
با استفاده از آخرین تکنولوژی، دکمه ها و آیکون ها می توانند به طور آزادانه حرکت کرده و دوباره تنظیم شوند تا نیازهای تجاری کاربران مختلف را برآورده کنند.
زمان صرفه جویی:
نرم افزار به شما تکنولوژی های پیشرفته ای می دهد که شکاف بین توسعه دهندگان IDE و متخصصان غیر برنامه نویسی را برطرف می کند.

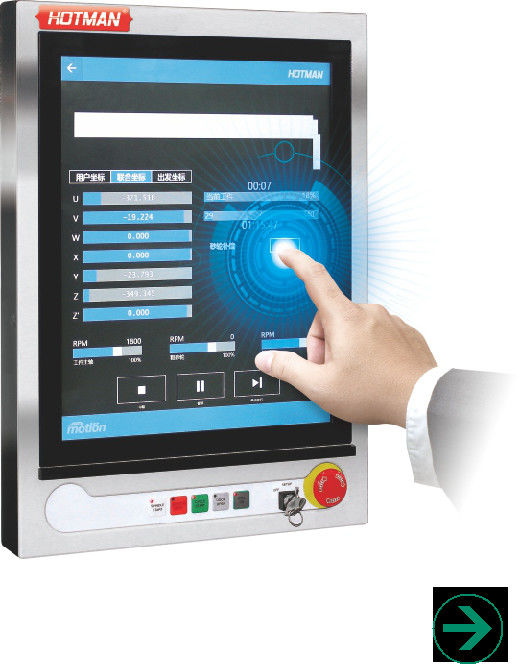

19 صفحه نمایش LCD دیجیتال اینچی:
صفحه لمسی صنعتی چندگانه ظرفیت دار با منطقه نمایش فعال کامل، ضد آب و ضد روغن.
2پس از باز کردن فایل قطعه کار، روی دکمه "Edit" بالا کلیک کنید، به طوری که اپراتور می تواند نوع برش را بر اساس نیازهای خود، همانطور که در شکل نشان داده شده، مجدداً ویرایش کند.و اپراتور می تواند نوع برش و اندازه را به سرعت ویرایش، همانطور که در شکل زیر نشان داده شده است. بر روی هر بخش از نوع برش کلیک کنید و اندازه ردیف سرعت پیچ را ویرایش کنید.
3.کاربر همچنین می تواند یک شکل ابزار جدید ایجاد کند. در مورد چاقوی T شکل، شکل ابزار با اضافه کردن آن از چپ به راست ایجاد می شود (همانطور که در تصویر بالا نشان داده شده است) ،با چهره ابزار در سمت راست. با توجه به نوع چاقو مورد نظر، روی نوع چاقو در بالای صفحه کلیک کنید تا از چپ به راست اضافه کنید، و [X] در سمت راست دکمه حذف است.
4.بعد از تنظیم شکل و اندازه هر بخش، شما می توانید به راحتی ویرایش T-مقطع را تکمیل کنید، و سرعت پیچ و سرعت تغذیه هر بخش آسیاب را تنظیم کنید.
