Step Down Grinding Machine 0.05-20mm قطر تراشنده سطح دقیق

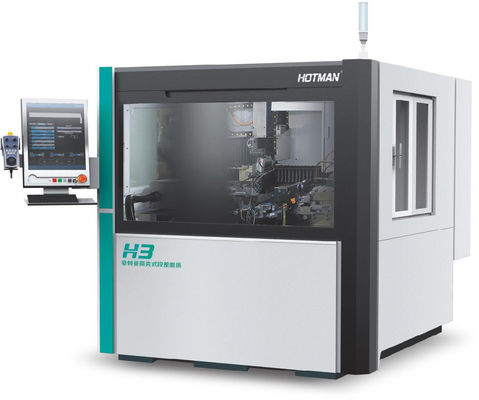

ماشین خرد کن H3

توضیحات دستگاه:

1. بدن و اجزای ماشین تراش Step Down توسط آهن ریخته شده درجه بالا Milhanna FC30 ریخته می شوند که به طور مصنوعی درمان گرما عادی شده و سپس با پیری طبیعی درمان می شود.قطعات توسط YASDA پردازش می شوند، MITSUI SEIKI، TOSHIBA، ELB و سایر تجهیزات در سطح جهانی یک بار پردازش clamping. اندازه دقت می تواند تا سطح میکرو، برای اطمینان از قطعات اولیه تجهیزات با دقت بالا.


2ریل های راهنمای ماشین و پیچ های توپ دقیق به طور مداوم توسط سیستم روان کننده خودکار روان می شوند تا عمر طولانی تر و دقت بیشتری را تضمین کنند.سیستم خنک کننده از بدن جدا شده است برای از بین بردن لرزش و تبعید گرما مطلوب.

3مجهز به سیستم آسیاب خودکار سی ان سی زیمنس 828D، و توسعه ثانویه، عمل دیالوگ انسان-ماشین، با بسیاری از تجهیزات اختیاری برای انتخاب،از جمله دستگاه آسیاب سوراخ داخلیدستگاه اندازه گیری اتوماتیک، دستگاه اندازه گیری قطر بیرونی اتوماتیک و غیره.

4. سیستم تغذیه خرد کردن متشکل از یک V و یک مسیر مسطح از برنج دقیق دست ساخته شده، با سیستم روان کننده خودکار و پیچ توپ خرد دقیق سطح C3،که ميتونه حرکت راحت داشته باشه، دقت موقعیت دهی مکرر عالی و عمر طولانی مسیر.

5. پیکربندی استاندارد اسپندل چرخ آسیاب چهار و دو ساختاری است. اسپندل فشار پویا و ثابت با دقت بالا نیز می تواند انتخاب شود.که دارای ویژگی های دقت چرخش بالا است، سفتی پویا، مقاومت خوب در برابر لرزش، بهره وری آسیاب بالا و کیفیت سطح آسیاب خوب. برای آسیاب قطعه کار خاص، سرعت چرخ آسیاب می تواند تنظیم شود،تا 3500 دور در دقیقه و 60 متر در ثانیه.


6. صندلی دم طراحی شده است تا هم سفت و هم قوی باشد. یک سیلندر کششی فلز آلیاژ سخت شده در بدن آهن ریخته شده طراحی شده است تا هسته بالای MT4 را حمل کند.نیروی جک از سیلندر کشنده را می توان به راحتی با دکمه های تنظیم در عقب تغییر- لوازم جانبی ویژه صندلی دم فشار روغن با پدال برای تسهیل تخلیه قطعات کار.

7. سيستم کنترل عددي سيمنس به عنوان پیکربندي استاندارد، پس از توسعه ثانوي، تمام رابط عمل چینی، آسان به استفاده از. مجهز به موتور servo عملکرد بالا سيمنس،سیستم CNC تجهیزات و سیستم محرک سازگاری بهتر دارند، در عین حال با تعمیر خودکار شن و عملکرد جبران خودکار، برای اطمینان از ثبات و دقت تغذیه و خرد کردن.

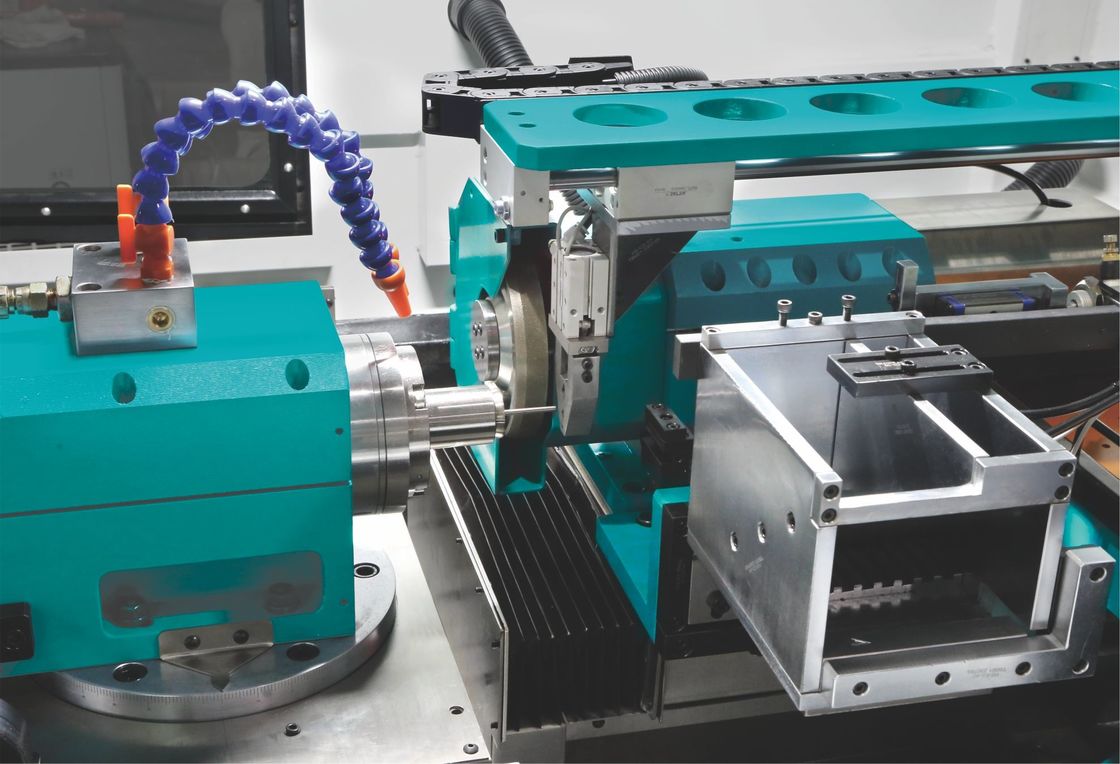

1. حالت آسیاب قطعه کار: آسیاب هسته ای ، چرخ آسیاب خشن زاویه 11 درجه ، چرخ آسیاب نازک 90 درجه ، A چرخ آسیاب خشن ، B چرخ آسیاب نازک است.
2ضربان: دستکاری کننده به طور خودکار تغذیه می کند، دریافت می کند و تغذیه را تکمیل می کند.
3زمان پیس: از پیس کردن Φ4 تا شکل دادن قطعه کار، زمان پیس کردن 65 ثانیه است، سرعت تنظیم می شود و سرعت مطابق با وضعیت واقعی تنظیم می شود.
4محدوده قطر قطعات آسیاب: 0.05-20.0mm.
5طول قطعه آسیاب: تا 200 میلی متر
6حالت چرخش فندل سر کار: ثابت
7سرعت فندل سر کار: 0 -- 2000 دور در دقیقه
