جزئیات محصول:
پرداخت:
|
| شماره محور: | 5 | سیستم کنترل: | FANUC 0i-MD |
|---|---|---|---|
| سیستم خنک کننده: | خنک کننده هوا | کاهش نرخ خوراک: | 6000 میلی متر در دقیقه |
| سیستم درایو: | سروو موتور | Max. حداکثر load بار: | 1500 کیلوگرم |
| Max. حداکثر Rapid Feedrate تغذیه سریع: | 15000 میلی متر در دقیقه | دقت موقعیت یابی: | 0.005 ± میلی متر |
| نام محصول: | دستگاه CNC گانتری | دقت تکرارپذیری: | 0.003 ± میلی متر |
| نرم افزار: | Ucancam V9 | قدرت اسپیندل: | 7.5 کیلووات |
| سرعت اسپیندل: | 6000 دور در دقیقه | اندازه جدول: | 3000mm*1500mm |
| سفر X/Y/Z: | 3000mm/1500mm/500mm | ||
| برجسته کردن: | ماشین CNC CE Gantry,گانتری ماشین CNC چند تابع,موتور سرو 5 محور گانتری CNC,Gantry CNC Machine Multi Function,Servo Motor 5 Axis Gantry CNC |
||

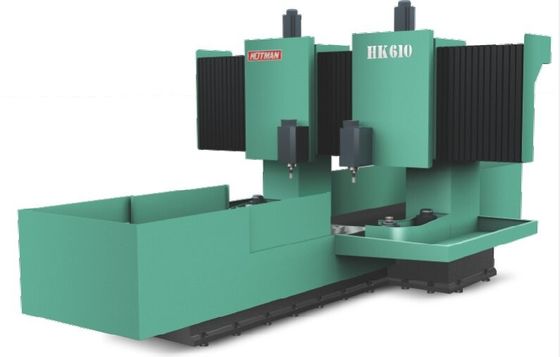

ماشین تراش CNC Gantry Multi Function CNC Grinder با سرو موتور الماس رول HK610
مشخصات فنی:
| نه | ماده | واحد | مدل: HK610 |
| 1 | ناحیه میز کار | mm | 1000×2000 |
| 2 | حداکثر ناحیه آسیاب | mm | 1400×2300 |
| 3 | حداکثر بار روی میز کار | کیلوگرم | 5000 |
| 4 | فاصله از میز تا مرکز پیچ | mm | 250 تا 1250 |
| 5 | سرعت میز کار | m/min | 1-25 |
| 6 | تغذیه خودکار متناوب | میلی متر / خوراک | 0.1-35 |
| 7 | چرخ های دستی جلو و عقب هر ترازو | mm | 0.001 |
| 8 | هر چرخش چرخ دستی جلو و عقب | mm | 0.1/1/10 |
| 9 | حرکت سریع | mm /min | 3000 |
| 10 | تغذیه خودکار بالا و پایین | میلی متر / خوراک | 0.001-0.099 |
| 11 | هر ترازو از چرخ دست بالا و پایین | mm | 0.001 |
| 12 | چرخ دستي بالا و پايين هر ميزان | mm | 0.20 |
| 13 | حرکت سریع بالا و پایین | mm /min | 240 |
| 14 | موتور اسپیندل | kw | 18.5 |
| 15 | سرعت چرخ خمیر 50 هرتز | rpm | 1500 |
| 16 | سرعت چرخ آسیاب | mm | Φ500×50-100×Φ203 |
| 17 | موتور جلو و عقب | KW | 1.8 |
| 18 | موتور بالا و پایین | KW | 1.5 |
| 19 | موتور مخزن روغن روان کننده | KW | 1/2 |
| 20 | پمپ روان کننده | KW | 1/4 |
| 21 | پمپ آب خنک | KW | 1/4 |
| 22 | وزن خالص (تقریباً) | کیلوگرم | 21500 |
| 23 | وزن ناخالص (تقریباً) | کیلوگرم | 22500 |
| 24 | اندازه بسته بندی (L × W × H) | mm | 5500×3000×3100 |
توضیحات دستگاه:
1. بدن و اجزای آن توسط آهن ریخته شده درجه بالا Milhanna FC30 ریخته شده است، که به صورت مصنوعی درمان گرما عادی شده و سپس با پیری طبیعی درمان می شود. اجزای توسط YASDA پردازش می شوند،ميتسوي سيكي، TOSHIBA، ELB و سایر تجهیزات در سطح جهانی یک بار پردازش کلیمپ. اندازه دقیق می تواند تا سطح میکروم باشد، برای اطمینان از قطعات اصلی تجهیزات با دقت بالا.
2ریل های راهنمای ماشین و پیچ های توپ دقیق به طور مداوم توسط سیستم روان کننده خودکار روان می شوند تا عمر طولانی تر و دقت بیشتری را تضمین کنند.سیستم خنک کننده از بدن جدا شده است برای از بین بردن لرزش و تبعید گرما مطلوب.
3. سیستم تغذیه خرد کردن متشکل از یک V و یک مسیر مسطح از کفش دقیق دست ساخته شده، با سیستم روان کننده خودکار و پیچ توپ خرد کننده دقیق سطح C3،که ميتونه حرکت راحت داشته باشه، دقت موقعیت دهی مکرر عالی و عمر طولانی مسیر.
4. سيستم کنترل عددي سيمنز به عنوان پیکربندي استاندارد، پس از توسعه ثانوي، تمام رابط عمل چینی، آسان برای استفاده از مجهز به موتور سرو کارايي بالا سيمنز،سیستم CNC تجهیزات و سیستم محرک سازگاری بهتر دارند، در عین حال با تعمیر خودکار شن و عملکرد جبران خودکار، برای اطمینان از ثبات و دقت تغذیه و خرد کردن.
آن را به طور خاص برای آسیاب دقیق از بلوک اسلایدی جفت راهنمای خطی استفاده می شود. رول الماس برای شکل دادن و برش چرخ آسیاب عمودی استفاده می شود.
