جزئیات محصول:
پرداخت:
|
| محور: | 3- محور | سیستم کنترل: | قابل تنظیم |
|---|---|---|---|
| سیستم خنک کننده: | قابل تنظیم | سیستم جمع آوری گرد و غبار: | قابل تنظیم |
| سیستم روغن کاری: | قابل تنظیم | نام: | دستگاه CNC گانتری |
| دقت موقعیت یابی: | قابل تنظیم | تکرار: | قابل تنظیم |
| سیستم ایمنی: | قابل تنظیم | قدرت اسپیندل: | قابل تنظیم |
| سرعت اسپیندل: | قابل تنظیم | اندازه جدول: | قابل تنظیم |
| محدوده سفر: | قابل تنظیم | نوع: | دستگاه CNC |
| سیستم خلاء: | قابل تنظیم | ||
| برجسته کردن: | ماشین عملی CNC Gantry,گانتری مقاوم به لباس ماشین CNC,مدل گانتری چند منظره CNC,Gantry CNC Machine Wear Resistant,Multiscene Gantry Style CNC |
||

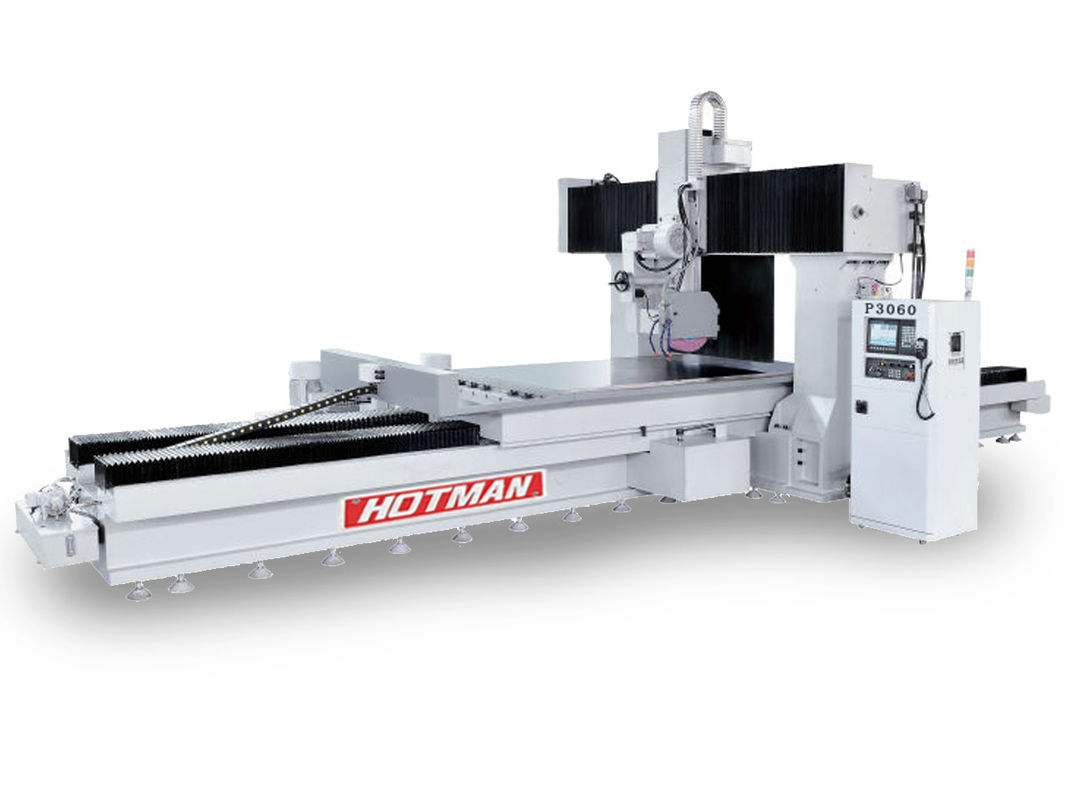

آسیاب سطح گانتری P1530
توضیحات دستگاه:
1. بدن و اجزای آن توسط آهن ریخته شده درجه بالا Milhanna FC30 ریخته شده است، که به صورت مصنوعی درمان گرما عادی شده و سپس با پیری طبیعی درمان می شود. اجزای توسط YASDA پردازش می شوند،ميتسوي سيكي، TOSHIBA، ELB و سایر تجهیزات در سطح جهانی یک بار پردازش کلیمپ. اندازه دقیق می تواند تا سطح میکروم باشد، برای اطمینان از قطعات اصلی تجهیزات با دقت بالا.
2ریل های راهنمای ماشین و پیچ های توپ دقیق به طور مداوم توسط سیستم روان کننده خودکار روان می شوند تا عمر طولانی تر و دقت بیشتری را تضمین کنند.سیستم خنک کننده از بدن جدا شده است برای از بین بردن لرزش و تبعید گرما مطلوب.
3مجهز به سیستم آسیاب خودکار سی ان سی زیمنس 828D، و توسعه ثانویه، عمل دیالوگ انسان-ماشین، با بسیاری از تجهیزات اختیاری برای انتخاب،از جمله دستگاه آسیاب سوراخ داخلیدستگاه اندازه گیری اتوماتیک، دستگاه اندازه گیری قطر بیرونی اتوماتیک و غیره.
4. سیستم تغذیه خرد کردن متشکل از یک V و یک مسیر مسطح از برنج دقیق دست ساخته شده، با سیستم روان کننده خودکار و پیچ توپ خرد دقیق سطح C3،که ميتونه حرکت راحت داشته باشه، دقت موقعیت دهی مکرر عالی و عمر طولانی مسیر.
5. پیکربندی استاندارد اسپندل چرخ آسیاب چهار و دو ساختاری است. اسپندل فشار پویا و ثابت با دقت بالا نیز می تواند انتخاب شود.که دارای ویژگی های دقت چرخش بالا است، سفتی پویا، مقاومت خوب در برابر لرزش، بهره وری آسیاب بالا و کیفیت سطح آسیاب خوب. برای آسیاب قطعه کار خاص، سرعت چرخ آسیاب می تواند تنظیم شود،تا 3500 دور در دقیقه و 60 متر در ثانیه.
6. صندلی دم طراحی شده است تا هم سفت و هم قوی باشد. یک سیلندر کششی فلز آلیاژ سخت شده در بدن آهن ریخته شده طراحی شده است تا هسته بالای MT4 را حمل کند.نیروی جک از سیلندر کشنده را می توان به راحتی با دکمه های تنظیم در عقب تغییر- لوازم جانبی ویژه صندلی دم فشار روغن با پدال برای تسهیل تخلیه قطعات کار.
7. سيستم کنترل عددي سيمنس به عنوان پیکربندي استاندارد، پس از توسعه ثانوي، تمام رابط عمل چینی، آسان به استفاده از. مجهز به موتور servo عملکرد بالا سيمنس،سیستم CNC تجهیزات و سیستم محرک سازگاری بهتر دارند، در عین حال با تعمیر خودکار شن و عملکرد جبران خودکار، برای اطمینان از ثبات و دقت تغذیه و خرد کردن.
1شماره پارامتر فنی:
| نه، نه | ماده | واحد | مدل: P1530 |
| 1 | مساحت میز | mm | 1500×3000 |
| 2 | حداکثر ناحیه آسیاب | mm | 1800×3300 |
| 3 | حداکثر بار روی میز کار | کیلوگرم | 8000 |
| 4 | فاصله از میز تا مرکز پیچ | mm | 1800 |
| 5 | سرعت میز | m/min | 1-25 |
| 6 | سرعت تغذیه خودکار متناوب | میلی متر / خوراک | 0.1-35 |
| 7 | چرخ های دستی جلو و عقب بر اساس ترازو | mm | 0.001 |
| 8 | هر دور چرخ دست | mm | 0.1/1/10 |
| 9 | مقدار حرکت سریع جلو و عقب | mm /min | 3000 |
| 10 | تغذیه خودکار بالا و پایین | میلی متر / خوراک | 0.001-0.099 |
| 11 | چرخ دستي بالا و پايين هر ترازو | mm | 0.001 |
| 12 | هر دور چرخ دست | mm | 0.20 |
| 13 | حرکت سریع بالا و پایین | mm /min | 240 |
| 14 | موتور فولادی گره افقی | kw | 30 |
| 15 | سرعت چرخ خمیر 50 هرتز | rpm | 950 |
| 16 | اندازه چرخ افقی (قطر × عرض × دیافراگم) | mm | Φ500×100×Φ203 |
| 17 | موتور چرخ دار عمودی | kw | 11 |
| 18 | سرعت چرخ خمیر 50 هرتز | rpm | 1500 |
| 19 | اندازه چرخ عمودی (قطر × عرض × دیافراگم) | mm | Φ400×40×Φ127 |
| 20 | موتور جلو و عقب | KW | 1.8 |
| 21 | موتور بالا و پایین | KW | 1.5 |
| 22 | موتور مخزن روغن روان کننده | KW | 1/2 |
| 23 | پمپ روان کننده | KW | 1/4 |
| 24 | پمپ آب خنک کننده | KW | 1/4 |
