جزئیات محصول:
پرداخت:
|
| محور: | 3 محور | سیستم کنترل: | کنترل CNC |
|---|---|---|---|
| سیستم خنک کننده: | خنک کننده هوا | ابعاد: | 4 متر × 4 متر × 2 متر |
| سیستم رانندگی: | سروو موتور | حداکثر بار: | 2000 کیلوگرم |
| حداکثر سرعت: | 20 متر در دقیقه | دقت موقعیت یابی: | ± 0.02 میلی متر |
| منبع برق: | AC380V/50HZ | نام محصول: | دستگاه CNC گانتری |
| سیستم حفاظتی: | توقف اضطراری | تکرارپذیری: | ± 0.01 میلی متر |
| سرعت اسپیندل: | 24000 دور در دقیقه | اندازه جدول: | 2 متر در 3 متر |
| وزن: | 3000 کیلوگرم | ||
| برجسته کردن: | نوع گانتری دوامدار CNC,ضد پوشیدن CNC نوع گانتری,ماشین آلات CNC چند منظره ای,Gantry Type CNC Antiwear,Multiscene Large Gantry CNC Machines |
||

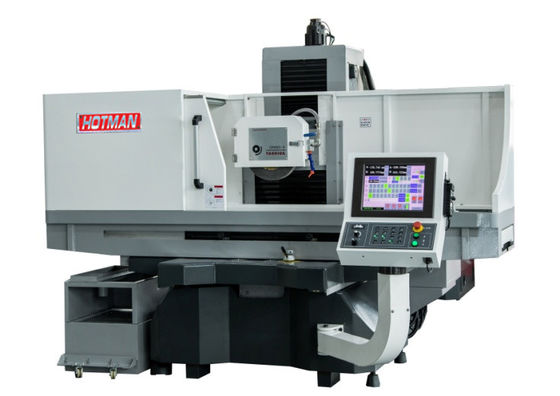

آسیاب سطح گانتری FXGS-4080AHR
توضیحات دستگاه:
1. بدن و اجزای آن توسط آهن ریخته شده درجه بالا Milhanna FC30 ریخته شده است، که به صورت مصنوعی درمان گرما عادی شده و سپس با پیری طبیعی درمان می شود. اجزای توسط YASDA پردازش می شوند،ميتسوي سيكي، TOSHIBA، ELB و سایر تجهیزات در سطح جهانی یک بار پردازش کلیمپ. اندازه دقیق می تواند تا سطح میکروم باشد، برای اطمینان از قطعات اصلی تجهیزات با دقت بالا.
2ریل های راهنمای ماشین و پیچ های توپ دقیق به طور مداوم توسط سیستم روان کننده خودکار روان می شوند تا عمر طولانی تر و دقت بیشتری را تضمین کنند.سیستم خنک کننده از بدن جدا شده است برای از بین بردن لرزش و تبعید گرما مطلوب.

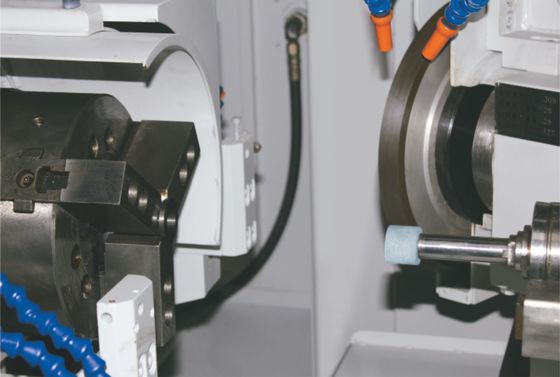

3مجهز به سیستم آسیاب خودکار سی ان سی زیمنس 828D، و توسعه ثانویه، عمل دیالوگ انسان-ماشین، با بسیاری از تجهیزات اختیاری برای انتخاب،از جمله دستگاه آسیاب سوراخ داخلیدستگاه اندازه گیری اتوماتیک، دستگاه اندازه گیری قطر بیرونی اتوماتیک و غیره.
4. سیستم تغذیه خرد کردن متشکل از یک V و یک مسیر مسطح از برنج دقیق دست ساخته شده، با سیستم روان کننده خودکار و پیچ توپ خرد دقیق سطح C3،که ميتونه حرکت راحت داشته باشه، دقت موقعیت دهی مکرر عالی و عمر طولانی مسیر.
5. پیکربندی استاندارد اسپندل چرخ آسیاب چهار و دو ساختاری است. اسپندل فشار پویا و ثابت با دقت بالا نیز می تواند انتخاب شود.که دارای ویژگی های دقت چرخش بالا است، سفتی پویا، مقاومت در برابر لرزش خوب، بهره وری آسیاب بالا و کیفیت سطح آسیاب خوب. برای آسیاب قطعه کار خاص، سرعت چرخ آسیاب می تواند تنظیم شود،تا 3500 دور در دقیقه و 60 متر در ثانیه.
6. صندلی دم طراحی شده است تا هم سفت و هم قوی باشد. یک سیلندر کششی فلز آلیاژ سخت شده در بدن آهن ریخته شده طراحی شده است تا هسته بالای MT4 را حمل کند.نیروی جک از سیلندر کشنده را می توان به راحتی با دکمه های تنظیم در عقب تغییر- لوازم جانبی ویژه صندلی دم فشار روغن با پدال برای تسهیل تخلیه قطعات کار.
7. سيستم کنترل عددي سيمنس به عنوان پیکربندي استاندارد، پس از توسعه ثانوي، تمام رابط عمل چینی، آسان به استفاده از. مجهز به موتور servo عملکرد بالا سيمنس،سیستم CNC تجهیزات و سیستم محرک سازگاری بهتر دارند، در عین حال با تعمیر خودکار شن و عملکرد جبران خودکار، برای اطمینان از ثبات و دقت تغذیه و خرد کردن.
1مشخصات و پارامترهای ماشین تراش سطح با دقت بالا:
| نه | پروژه |
واحد |
مدل: FXGS-4080AHR |
| 1 |
مساحت میز |
mm | 400×800 |
| 2 |
حداکثر ناحیه آسیاب |
mm | ۴۴۰×۸۶۰ |
| 3 |
حداکثر بار روی میز کار |
کیلوگرم | 250 |
| 4 |
حداکثر فاصله از میز تا مرکز پیچ |
mm | 600 |
| 5 |
سرعت میز |
m/min | 1-25 |
| 6 |
سرعت تغذیه خودکار متناوب |
میلی متر / خوراک | 0.1-35 |
| 7 |
چرخ های دستی جلو و عقب بر اساس ترازو |
mm | 0.02 |
| 8 |
هر دور چرخ دست |
mm | 5 |
| 9 |
مقدار حرکت سریع جلو و عقب |
mm /min | 1500 |
| 10 |
تغذیه خودکار بالا و پایین |
میلی متر / خوراک | دست |
| 11 |
چرخ دستي بالا و پايين هر ميزان |
mm | 0.005 |
| 12 |
هر دور چرخ دست |
mm | 1 |
| 13 |
حرکت سریع بالا و پایین |
mm /min | 240 |
| 14 |
موتور اسپیندل |
HP | 7.5HP4P |
| 15 |
سرعت چرخ خمیر 50 هرتز |
rpm | 1500 |
| 16 |
اندازه چرخ آسیاب (قطر × عرض × دیافراگم) |
mm | Φ355×38×Φ127 |
| 17 |
موتور مخزن |
HP | 1HP6P |
| 18 |
موتور جلو و عقب |
HP | 1/2HP6P |
| 19 |
خشن بودن سطح مطلوب |
امم | Ra< 0.2 |
| 22 |
موتور بالا و پایین |
HP | 1HP6P |
| 23 |
موتور مخزن روغن روان کننده |
HP | 1/2HP6P |
| 24 |
پمپ روان کننده |
HP | 1/4 ((4P) |
| 25 |
پمپ آب خنک |
HP | 1/4 ((2P) |
| 26 |
وزن خالص (تقریباً) |
کیلوگرم | 3500 |
| 27 |
وزن ناخالص (تقریباً) |
کیلوگرم | 4000 |
| 28 |
اندازه بسته بندی (L × W × H) |
mm | 2500×1890×2300 |
