جزئیات محصول:
پرداخت:
|
| محور: | 3 محور | کنترل کننده: | CNC |
|---|---|---|---|
| سیستم خنک کننده: | قابل تنظیم | نرخ خوراک: | قابل تنظیم |
| حداکثر بار: | قابل تنظیم | نام: | دستگاه CNC گانتری |
| برجسته کردن: | ماشین CNC گانتری دوامدار,ماشین CNC گانتری سه محور,انواع گانتری مقاوم به خوردگی CNC,Gantry CNC Machine Three Axis,Corrosion Resistant Gantry Type CNC |
||

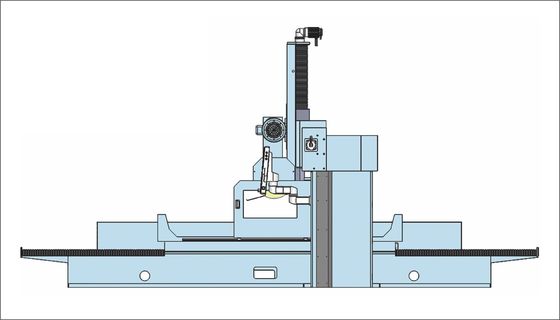

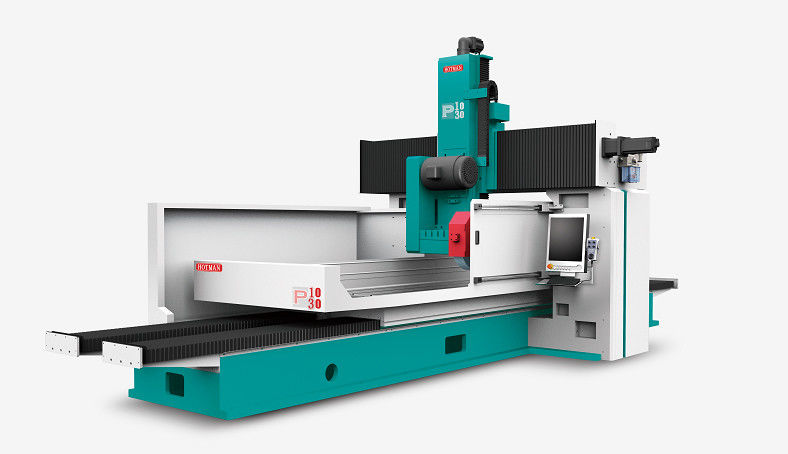

آسیاب سطح گانتری P1030
| نه، نه | ماده | واحد | مدل: P1030 |
| 1 | ناحیه میز کار | mm | 1000×3000 |
| 2 | حداکثر ناحیه آسیاب | mm | 1400×3300 |
| 3 | حداکثر بار روی میز کار | کیلوگرم | 5000 |
| 4 | فاصله از میز تا مرکز پیچ | mm | 250 تا 1250 |
| 5 | سرعت میز کار | m/min | 1-25 |
| 6 | تغذیه خودکار وقتاً قبل و بعد | میلی متر / خوراک | 0.1-35 |
| 7 | چرخ های دستی جلو و عقب در هر مقیاس | mm | 0.001 |
| 8 | هر چرخش چرخ دست جلو و عقب | mm | 0.1/1/10 |
| 9 | مقدار حرکت سریع جلو و عقب | mm /min | 3000 |
| 10 | تغذیه اتوماتیک بالا و پایین | میلی متر / خوراک | 0.001-0.099 |
| 11 | چرخ دستي بالا و پايين بر اساس ترازو | mm | 0.001 |
| 12 | چرخ دست بالا و پایین در هر چرخش | mm | 0.20 |
| 13 | مقدار حرکت سریع بالا و پایین | mm /min | 240 |
| 14 | موتور اسپیندل | kw | 18.5 |
| 15 | سرعت چرخ خمیر 50 هرتز | rpm | 1500 |
| 16 | اندازه چرخ آسیاب (قطر × عرض × دیافراگم) | mm | Φ500×50-100×Φ203 |
| 17 | موتورهای جلو و عقب | KW | 1.8 |
| 18 | موتورهای بالا و پایین | KW | 1.5 |
| 19 | موتور مخزن روغن روان کننده | KW | 1/2 |
| 20 | پمپ روان کننده | KW | 1/4 |
| 21 | پمپ آب خنک | KW | 1/4 |
| 22 | وزن خالص (تقریبا) | کیلوگرم | 21500 |
| 23 | وزن ناخالص (تقریباً) | کیلوگرم | 22500 |
| 24 | اندازه بسته بندی (L × W × H) | mm | ۶۵۰۰ × ۳۰۰۰ × ۳۱۰۰ |
توضیحات دستگاه:
1. بدن و اجزای آن توسط آهن ریخته شده درجه بالا Milhanna FC30 ریخته شده است، که به صورت مصنوعی درمان گرما عادی شده و سپس با پیری طبیعی درمان می شود. اجزای توسط YASDA پردازش می شوند،ميتسوي سيكي، TOSHIBA، ELB و سایر تجهیزات در سطح جهانی یک بار پردازش کلیمپ. اندازه دقیق می تواند تا سطح میکروم باشد، برای اطمینان از قطعات اصلی تجهیزات با دقت بالا.
2ریل های راهنمای ماشین و پیچ های توپ دقیق به طور مداوم توسط سیستم روان کننده خودکار روان می شوند تا عمر طولانی تر و دقت بیشتری را تضمین کنند.سیستم خنک کننده از بدن جدا شده است برای از بین بردن لرزش و تبعید گرما مطلوب.
3مجهز به سیستم آسیاب خودکار سی ان سی زیمنس 828D، و توسعه ثانویه، عمل دیالوگ انسان-ماشین، با بسیاری از تجهیزات اختیاری برای انتخاب،از جمله دستگاه آسیاب سوراخ داخلیدستگاه اندازه گیری اتوماتیک، دستگاه اندازه گیری قطر بیرونی اتوماتیک و غیره.
4. سیستم تغذیه خرد کردن متشکل از یک V و یک مسیر مسطح از برنج دقیق دست ساخته شده، با سیستم روان کننده خودکار و پیچ توپ خرد دقیق سطح C3،که ميتونه حرکت راحت داشته باشه، دقت موقعیت دهی مکرر عالی و عمر طولانی مسیر.
5. پیکربندی استاندارد اسپندل چرخ آسیاب چهار و دو ساختاری است. اسپندل فشار پویا و ثابت با دقت بالا نیز می تواند انتخاب شود.که دارای ویژگی های دقت چرخش بالا است، سفتی پویا، مقاومت در برابر لرزش خوب، بهره وری آسیاب بالا و کیفیت سطح آسیاب خوب. برای آسیاب قطعه کار خاص، سرعت چرخ آسیاب می تواند تنظیم شود،تا 3500 دور در دقیقه و 60 متر در ثانیه.
6. صندلی دم طراحی شده است تا هم سفت و هم قوی باشد. یک سیلندر کششی فلز آلیاژ سخت شده در بدن آهن ریخته شده طراحی شده است تا هسته بالای MT4 را حمل کند.نیروی جک از سیلندر کشنده را می توان به راحتی با دکمه های تنظیم در عقب تغییر- لوازم جانبی ویژه صندلی دم فشار روغن با پدال برای تسهیل تخلیه قطعات کار.
7. سيستم کنترل عددي سيمنس به عنوان پیکربندي استاندارد، پس از توسعه ثانوي، تمام رابط عمل چینی، آسان به استفاده از. مجهز به موتور servo عملکرد بالا سيمنس،سیستم CNC تجهیزات و سیستم محرک سازگاری بهتر دارند، در عین حال با تعمیر خودکار شن و عملکرد جبران خودکار، برای اطمینان از ثبات و دقت تغذیه و خرد کردن.
