جزئیات محصول:
پرداخت:
|
| محور: | 3- محور | سیستم کنترل: | FANUC 0i-MD |
|---|---|---|---|
| سیستم خنک کننده: | خنک کننده هوا | نرخ خوراک: | 1-10000 میلی متر در دقیقه |
| حداکثر بار: | 1000 کیلوگرم | نام: | دستگاه CNC گانتری |
| دقت موقعیت یابی: | 0.005 میلی متر | قدرت: | AC380V/50HZ |
| تکرار: | 0.005 میلی متر | دوک: | اسپیندل با سرعت بالا |
| سرعت اسپیندل: | 0-24000 دور در دقیقه | اندازه جدول: | 2000mm x 1500mm |
| مسافرت رفتن: | X-Axis: 2000mm، Y-Axis: 1500mm، Z-Axis: 500mm | نوع: | دستگاه CNC |
| وزن: | 5000 کیلوگرم | ||
| برجسته کردن: | 3 محور Gantry ماشین CNC,ماشین CNC گانتری 380 ولت,آسیاب سطح مقاوم به خوردگی,Gantry CNC Machine 380V,Corrosion Resistant Gantry Surface Grinder |
||

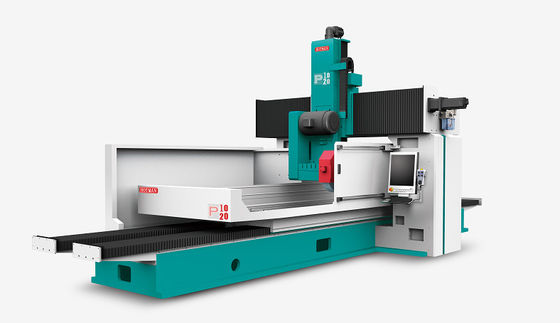

آسیاب سطح گانتری P1020
توضیحات دستگاه:
1. بدن و اجزای آن توسط آهن ریخته شده درجه بالا Milhanna FC30 ریخته شده است، که به صورت مصنوعی درمان گرما عادی شده و سپس با پیری طبیعی درمان می شود. اجزای توسط YASDA پردازش می شوند،ميتسوي سيكي، TOSHIBA، ELB و سایر تجهیزات در سطح جهانی یک بار پردازش کلیمپ. اندازه دقیق می تواند تا سطح میکروم باشد، برای اطمینان از قطعات اصلی تجهیزات با دقت بالا.
2ریل های راهنمای ماشین و پیچ های توپ دقیق به طور مداوم توسط سیستم روان کننده خودکار روان می شوند تا عمر طولانی تر و دقت بیشتری را تضمین کنند.سیستم خنک کننده از بدن جدا شده است برای از بین بردن لرزش و تبعید گرما مطلوب.
3مجهز به سیستم آسیاب خودکار سی ان سی زیمنس 828D، و توسعه ثانویه، عمل دیالوگ انسان-ماشین، با بسیاری از تجهیزات اختیاری برای انتخاب،از جمله دستگاه آسیاب سوراخ داخلیدستگاه اندازه گیری اتوماتیک، دستگاه اندازه گیری قطر بیرونی اتوماتیک و غیره.
4. سیستم تغذیه خرد کردن متشکل از یک V و یک مسیر مسطح از برنج دقیق دست ساخته شده، با سیستم روان کننده خودکار و پیچ توپ خرد دقیق سطح C3،که ميتونه حرکت راحت داشته باشه، دقت موقعیت دهی مکرر عالی و عمر طولانی مسیر.
5. پیکربندی استاندارد اسپندل چرخ آسیاب چهار و دو ساختاری است. اسپندل فشار پویا و ثابت با دقت بالا نیز می تواند انتخاب شود.که دارای ویژگی های دقت چرخش بالا است، سفتی پویا، مقاومت خوب در برابر لرزش، بهره وری آسیاب بالا و کیفیت سطح آسیاب خوب. برای آسیاب قطعه کار خاص، سرعت چرخ آسیاب می تواند تنظیم شود،تا 3500 دور در دقیقه و 60 متر در ثانیه.
6. صندلی دم طراحی شده است تا هم سفت و هم قوی باشد. یک سیلندر کششی فلز آلیاژ سخت شده در بدن آهن ریخته شده طراحی شده است تا هسته بالای MT4 را حمل کند.نیروی جک از سیلندر کشنده را می توان به راحتی با دکمه های تنظیم در عقب تغییر- لوازم جانبی ویژه صندلی دم فشار روغن با پدال برای تسهیل تخلیه قطعات کار.
7. سيستم کنترل عددي سيمنس به عنوان پیکربندي استاندارد، پس از توسعه ثانوي، تمام رابط عمل چینی، آسان به استفاده از. مجهز به موتور servo عملکرد بالا سيمنس،سیستم CNC تجهیزات و سیستم محرک سازگاری بهتر دارند، در عین حال با تعمیر خودکار شن و عملکرد جبران خودکار، برای اطمینان از ثبات و دقت تغذیه و خرد کردن.
شماره پارامتر فنی:
| نه | ماده | واحد | مدل: P1020 |
| 1 | ناحیه میز کار | mm | 1000×2000 |
| 2 | حداکثر ناحیه آسیاب | mm | 1400×2300 |
| 3 | حداکثر بار روی میز کار | کیلوگرم | 5000 |
| 4 | فاصله از میز تا مرکز پیچ | mm | 250 تا 1250 |
| 5 | سرعت میز کار | m/min | 1-25 |
| 6 | تغذیه خودکار متناوب | میلی متر / خوراک | 0.1-35 |
| 7 | چرخ های دستی جلو و عقب هر ترازو | mm | 0.001 |
| 8 | هر چرخش چرخ دستی جلو و عقب | mm | 0.1/1/10 |
| 9 | حرکت سریع | mm /min | 3000 |
| 10 | تغذیه خودکار بالا و پایین | میلی متر / خوراک | 0.001-0.099 |
| 11 | هر ترازو از چرخ دست بالا و پایین | mm | 0.001 |
| 12 | چرخ دستي بالا و پايين هر ترازو | mm | 0.20 |
| 13 | حرکت سریع بالا و پایین | mm /min | 240 |
| 14 | موتور اسپیندل | kw | 18.5 |
| 15 | سرعت چرخ خمیر 50 هرتز | rpm | 1500 |
| 16 | سرعت چرخ آسیاب | mm | Φ500×50-100×Φ203 |
| 17 | موتور جلو و عقب | KW | 1.8 |
| 18 | موتور بالا و پایین | KW | 1.5 |
| 19 | موتور مخزن روغن روان کننده | KW | 1/2 |
| 20 | پمپ روان کننده | KW | 1/4 |
| 21 | پمپ آب خنک کننده | KW | 1/4 |
| 22 | وزن خالص (تقریباً) | کیلوگرم | 21500 |
| 23 | وزن ناخالص (تقریباً) | کیلوگرم | 22500 |
| 24 | اندازه بسته بندی (L × W × H) | mm | 5500×3000×3100 |
