جزئیات محصول:
پرداخت:
|
| سیستم خنک کننده: | آب خنک شده | زاویه سنگ زنی: | 90 درجه |
|---|---|---|---|
| ظرفیت سنگ زنی: | 200 میلی متر | عمق سنگ زنی: | 2 میلی متر |
| سرعت سنگ زنی: | 200 متر در دقیقه | چرخ سنگ زنی: | 150 میلی متر |
| مواد: | فولاد | نام: | ماشین سنگ زنی |
| سر و صدا: | 60 دسی بل | قدرت: | 500 وات |
| سیستم حفاظتی: | آره | اندازه: | متوسط |
| سرعت: | 3000 دور در دقیقه | ولتاژ: | 380 ولت |
| وزن: | 10 کیلوگرم | ||
| برجسته کردن: | چهار محور قدم به پایین آسیاب ماشین,دقت ماشین تراش Step Down,ماشین تراش دقیق چهار محور,Step Down Grinding Machine Precision,Four Axis Precision Grinding Machine |
||

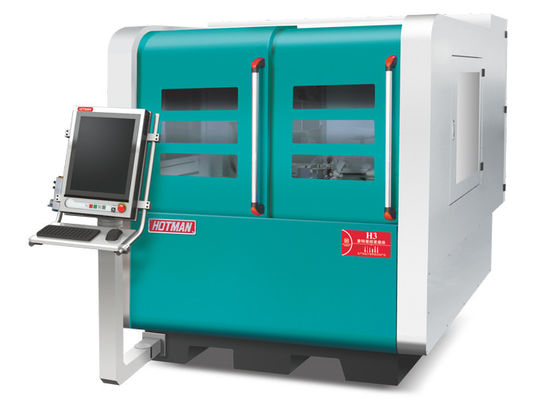

صیقل CNC با دقت بالا-H3
توضیحات دستگاه:
1. بدن و اجزای آن توسط آهن ریخته شده درجه بالا Milhanna FC30 ریخته شده است، که به صورت مصنوعی درمان گرما عادی شده و سپس با پیری طبیعی درمان می شود. اجزای توسط YASDA پردازش می شوند،ميتسوي سيكي، TOSHIBA، ELB و سایر تجهیزات در سطح جهانی یک بار پردازش کلیمپ. اندازه دقیق می تواند تا سطح میکروم باشد، برای اطمینان از قطعات اصلی تجهیزات با دقت بالا.
2ریل های راهنمای ماشین و پیچ های توپ دقیق به طور مداوم توسط سیستم روان کننده خودکار روان می شوند تا عمر طولانی تر و دقت بیشتری را تضمین کنند.سیستم خنک کننده از بدن جدا شده است برای از بین بردن لرزش و تبعید گرما مطلوب.
3مجهز به سیستم آسیاب خودکار سی ان سی زیمنس 828D، و توسعه ثانویه، عمل دیالوگ انسان-ماشین، با بسیاری از تجهیزات اختیاری برای انتخاب،از جمله دستگاه آسیاب سوراخ داخلیدستگاه اندازه گیری اتوماتیک، دستگاه اندازه گیری قطر بیرونی اتوماتیک و غیره.
4. سیستم تغذیه خرد کردن متشکل از یک V و یک مسیر مسطح از برنج دقیق دست ساخته شده، با سیستم روان کننده خودکار و پیچ توپ خرد دقیق سطح C3،که ميتونه حرکت راحت داشته باشه، دقت موقعیت دهی مکرر عالی و عمر طولانی مسیر.
5. پیکربندی استاندارد اسپندل چرخ آسیاب چهار و دو ساختاری است. اسپندل فشار پویا و ثابت با دقت بالا نیز می تواند انتخاب شود.که دارای ویژگی های دقت چرخش بالا است، سفتی پویا، مقاومت در برابر لرزش خوب، بهره وری آسیاب بالا و کیفیت سطح آسیاب خوب. برای آسیاب قطعه کار خاص، سرعت چرخ آسیاب می تواند تنظیم شود،تا 3500 دور در دقیقه و 60 متر در ثانیه.
6. صندلی دم طراحی شده است تا هم سفت و هم قوی باشد. یک سیلندر کششی فلز آلیاژ سخت شده در بدن آهن ریخته شده طراحی شده است تا هسته بالای MT4 را حمل کند.نیروی جک از سیلندر کشنده را می توان به راحتی با دکمه های تنظیم در عقب تغییر- لوازم جانبی ویژه صندلی دم فشار روغن با پدال برای تسهیل تخلیه قطعات کار.
7. سيستم کنترل عددي سيمنس به عنوان پیکربندي استاندارد، پس از توسعه ثانوي، تمام رابط عمل چینی، آسان به استفاده از. مجهز به موتور servo عملکرد بالا سيمنس،سیستم CNC تجهیزات و سیستم محرک سازگاری بهتر دارند، در عین حال با تعمیر خودکار شن و عملکرد جبران خودکار، برای اطمینان از ثبات و دقت تغذیه و خرد کردن.
راه حل خردکن هوشمند

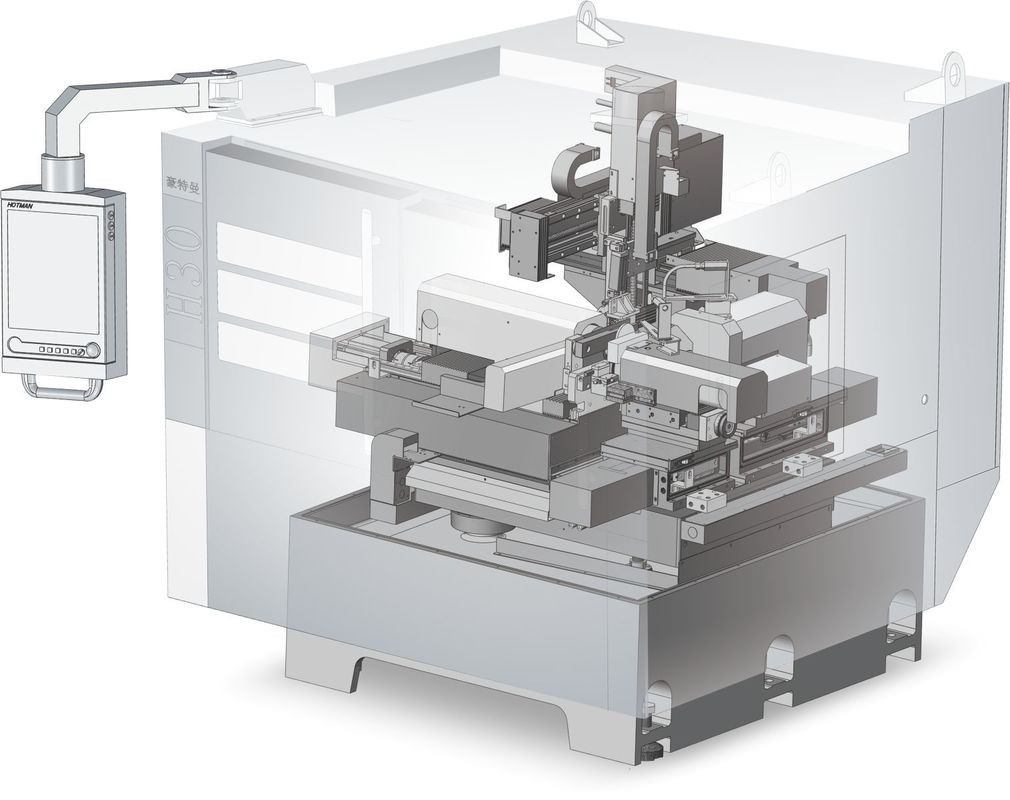

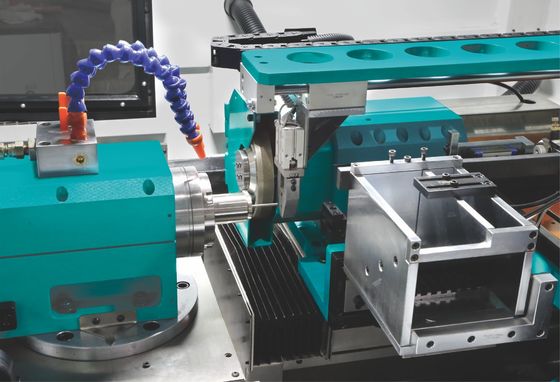

● ماشین آسیاب تفاوت بخش چهار محور مجهز به مکانیسم بارگیری و تخلیه سه محور دستکاری شده است تا پردازش دسته بندی اجزای را تحقق بخشد.
● سیستم اندازه گیری آنلاین، برای اطمینان از دقت مدت طولانی بدون نظارت.
● اولین دستگاه چسباندن قطعه کار در چین در فرآیند خرد کردن برای به دست آوردن تمرکز برتر.
● ماشینکاری خشن و گره نهایی به طور موثر با یکدیگر مطابقت دارند، از طریق تفاوت قطر برای به دست آوردن بهترین دقت و پایان سطح.
● سیستم کنترل و نرم افزار مستقل توسعه یافته توسط Hotman می تواند ویرایش سریع و ایجاد قطعه را تحقق بخشد.
محدوده قطر قطعات خردکننده:Ø0.05 ~ 20.0mm
حداکثر طول قطعه آسیاب:200 میلی متر
| نه | پروژه | واحد | مدل: H3 | |
| 1 |
محدوده قطر قطعات کاری |
mm | 0.05-20 | |
| 2 |
محدوده قطر قطعات خرد کننده |
mm | 0.05-20 | |
| 3 |
حداکثر طول قطعه کاری چسباندن/سرب کردن |
mm | 300/200 | |
| 4 |
سیستم کنترل (محور CNC-4) |
ANCA-X/Y/Z/Z′ | ||
| 5 |
سیستم ایستگاه تغذیه و دریافت (محور CNC-3) |
ANCA-U/V/W | ||
| 6 |
خرد کردن خشن |
اندازه چرخ آسیاب (قطر × عرض × دیافراگم) |
mm | 250×20×3175 |
| 7 |
سرعت چرخ آسیاب (اسپیندل موتور) |
rpm | 0~9000 | |
| 8 |
حداکثر سرعت خطی چرخ آسیاب |
m/s | 90 | |
| 9 | موتور چرخ آسیاب | KW | 18.5/22/30 | |
| 10 |
خرد کردن نهایی |
اندازه چرخ آسیاب (قطر × عرض × دیافراگم) |
mm | 150×20×3175 |
| 11 |
سرعت چرخ آسیاب (اسپیندل موتور) |
rpm | 0~14000 | |
| 12 |
حداکثر سرعت خطی چرخ آسیاب |
m/s | 90 | |
| 13 | موتور چرخ آسیاب | KW | 3.5/8.5 | |
| 14 | حداقل تغذیه در محور X/Y/Z/Z | mm | 0.001 | |
| 15 | حرکت در محور X (محور خشکی) | mm | 73 | |
| 16 | محور Y-stroke (محور چرخ خرد کننده) | mm | 40 | |
| 17 | ضربه محور Z (سر کار) | mm | 374 | |
| 18 | محور Z (محور چهارم) | mm | 52 | |
| 19 | موتور سرو در محور X/Y/Z/Z | KW | 2.0 | |
| 20 | موتور فندلی سر کار | KW | 1.0 | |
| 21 | سرعت چرخ دنده سر کار | rpm | 0-3000 | |
| 22 | پمپ روغن با فشار بالا | KW | 0.25 | |
| 23 | حالت چرخش اسپندل سر کار | بی حرکت شدن | ||
| 24 | حالت موقعیت طول را تضمین کنید | پیشوند | ||
| 25 | موتور سرو در محور U/V/W | KW | 1.0 | |
| 26 | مخزن مایع خرد کننده | mm | 300*300*1000 | |
| 27 | وزن ناخالص (تقریباً) | کیلوگرم | 5000 | |
| 28 | ابعاد کلی (طول × عرض × ارتفاع) | mm | ۲۳۹۰*۲۷۵۲*۲۰۵۰ | |
