دستگاه سنگ زنی بدون مرکز CNC با دقت بالا با محورهای هیدرولیک استاتیک با قدرت بالا، بدون اصطکاک و بدون نیاز به تعمیر و نگهداری

دستگاه سنگ زنی مرکز بدون مرکز استاتیک دینامیک هیدرولیک FX-18CNC

توضیحات دستگاه:

1. بدنه و اجزا از چدن درجه یک Milhanna FC30 ریخته گری شده اند که تحت عملیات حرارتی نرمالیزه مصنوعی قرار گرفته و سپس با پیری طبیعی درمان می شوند. اجزا توسط YASDA، MITSUI SEIKI، TOSHIBA، ELB و سایر تجهیزات کلاس جهانی یک بار گیره پردازش می شوند. اندازه دقیق می تواند تا سطح میکرون باشد تا از اجزای اصلی تجهیزات با دقت بالا اطمینان حاصل شود.

2. دوک یک دوک جلویی با فشار استاتیک توسعه یافته خود را با اصطکاک مایع خالص، مقاومت اصطکاکی کم، مصرف انرژی کم و راندمان انتقال بالا اتخاذ می کند. در طول عملکرد عادی و شروع مکرر، هیچ سایش ناشی از تماس مستقیم بین فلزات رخ نمی دهد و دقت حفظ می شود. عمر خوب طولانی است. از آنجایی که شناور شدن شفت با فشار روغن خارجی به دست می آید، دارای ظرفیت باربری بالایی در سرعت های حرکت نسبی مختلف است و تغییرات سرعت تأثیر کمی بر سفتی فیلم روغن دارد. لایه روغن روان کننده عملکرد ضد لرزش خوبی دارد و شفت به آرامی کار می کند. فیلم روغن عملکرد جبران خطاها را دارد که می تواند تأثیر خطاهای ناشی از بین شفت و خود یاتاقان را کاهش دهد و دقت چرخش شفت بالا است.

3. دوک چرخ تنظیم کننده از یک سروو موتور از برند Delta استفاده می کند، با سرعت های متغیر آزاد از 0-250 دور در دقیقه (کنترل دیجیتال)، و سرعت خطی بهینه و ثابت را می توان حتی زمانی که قطر چرخ تنظیم کننده به دلیل سایش تغییر می کند، حفظ کرد، که بهترین کیفیت سنگ زنی را به ارمغان می آورد.

سروو موتور هوشمندانه در نگهدارنده چرخ تنظیم کننده مونتاژ شده و دوک را مستقیماً از طریق تسمه های همزمان هدایت می کند، با همان زاویه شیب به عنوان چرخ تنظیم کننده، برای حفظ موازی بودن دو تسمه در تمام طول مسیر، که می تواند از تلفات اینرسی و برخی دیگر از ناراحتی های ناشی از سیستم انتقال زنجیره ای قدیمی جلوگیری کند. نیازی به تعویض مکرر زنجیر یا فنر مانند قبل نیست.

4. روغن در گردش روانکاری خودکار دوک (روغن دوک درجه بالا 10#) و دستگاه لباس پوشی هیدرولیک از یک پمپ روغن یکسان هستند، با یک مخزن روغن خارجی، که تمیز کردن و تعویض روغن را آسان می کند. روغن در گردش دوک توسط دو دستگاه فیلتر روغن فیلتر می شود و به یک کنترل کننده فشار مجهز است تا عمر دوک را تضمین کند. خنک کننده یک سیستم خنک کننده دو مداره را اتخاذ می کند تا دمای ثابت روغن دوک را تضمین کند.

5. این ساختار راهنمای ریل تخت دوتایی، لغزش ریل تخت 90 میلی متری را اتخاذ می کند، صفحه زیرین با یک شیار پرکننده روغن منحنی طراحی شده است، یک کانال بازگشت روان کننده بین سطوح مسیر تنظیم شده است و اسلاید تغذیه با چسب مقاوم در برابر سایش پوشانده شده است، که ضریب اصطکاک را تا حد زیادی کاهش می دهد. این امر سایش سطح مسیر را تا حد زیادی کاهش می دهد، سرعت تغذیه را افزایش می دهد، سفتی تماس را بهبود می بخشد، جایگزینی لاستیک مقاوم در برابر سایش را برای سایش بعدی آسان تر می کند و عمر مفید را افزایش می دهد. سطوح مسیر تخت همگی تحت عملیات حرارتی با فرکانس بالا قرار می گیرند تا مقاومت در برابر سایش را بهبود بخشند.

6. مدارهای الکتریکی کلی از سیستم الکتریکی شرکت ژاپنی Fuji استفاده می کنند، با عملکرد خوب و همچنین ظاهر زیبا. کابینت الکتریکی بزرگتر و بلندتر برای عملکرد و تابش حرارت مناسب است.

7. نرم افزار CNC توسط Hotman بیشتر توسعه یافته است و HMI تعاملی (رابط ماشین انسان) برای یادگیری و عملکرد آسان است. مجهز به سروو موتور کاملاً جدید، تغذیه چرخ به عنوان یک محور و لباس فرم CNC به عنوان یک محور دوم. سازگاری خوبی بین سروو موتور و محور وجود دارد و تغذیه چرخ دقیق است.

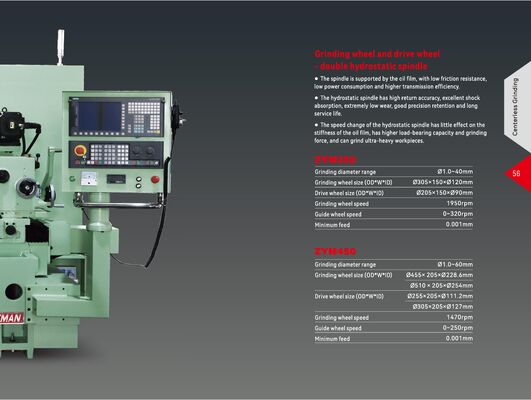

مشخصات Hotman (چرخ سنگ زنی به مواد قطعه بستگی دارد)
