ماشین آسیاب داخلی CNC برای قطعات کوتاه و طولانی، ماشین آسیاب داخلی

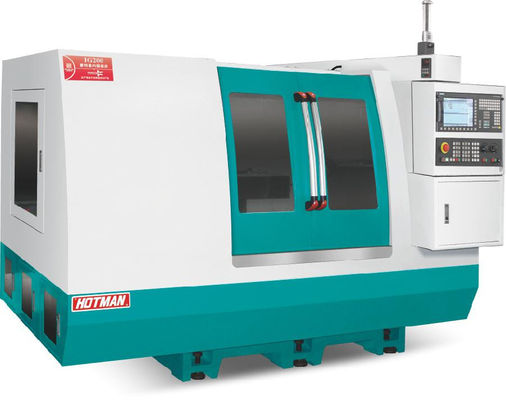

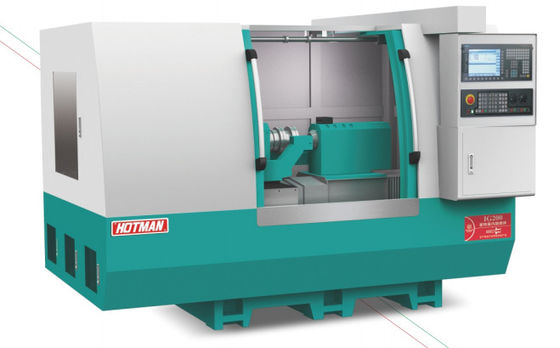

آسیاب داخلی CNC با دقت بالا IG200

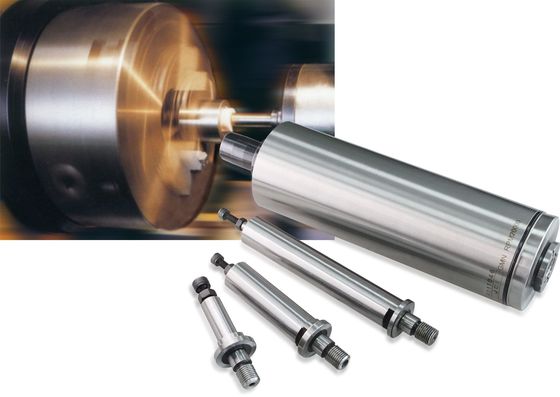

اسپندل چرخ آسیاب یک اسپندل الکتریکی را با ویژگی های سرعت بالا، دقت بالا، سفتی بالا، لرزش کم، سر و صدای کم و افزایش دمای کم اتخاذ می کند.سیستم راننده توسط یک سیستم خنک کننده آب خنک می شود تا اطمینان حاصل شود که سر چرخ آسیاب همیشه در یک حالت پایدار حرارتی کار می کند، باعث می شود که چرخ آسیاب پایدارتر شود و کارایی کار دو برابر شود. با توجه به نیازهای پردازش، پیچ های الکتریکی با سرعت های مختلف 24000-60000rpm اختیاری هستند؛برای قطعات کار با دایره های داخلی عمیق، یک اسپندل یکپارچه می تواند برای دستیابی به آسیاب دقیق سفارشی شود.

یک سیستم روان کننده خودکار متمرکز به طور مداوم راهنماهای خطی ماشین و پیچ های توپ را روان می کند، که طول عمر طولانی تر و دقت بالا را تضمین می کند.سیستم خنک کننده با بدن ماشین جدا شده است، که لرزش را از بین می برد و به تشعشع گرما کمک می کند.

از سيستم CNC زيمنس 828D استفاده مي شود.

• برنامه خرد کردن به طور خودکار از طریق رابط کاربر پسند با استفاده از ابزار برنامه نویسی گرافیکی shopmill / shopturn ایجاد می شود ، بدون نیاز به کد های G خاص (اختیاری).
• به باتري يا فن خنک کننده نيازي نيست و به باتري حافظه براي کدگر موتور نيازي نيست
• کانکتور اترنت. هیچ محدودیتی در ظرفیت USB (در خط) و کارت CF. برنامه های در کارت USB و CF می تواند به میل اصلاح شود. مانیتور فرآیند در خط. و داده ها می توانند برای همیشه ذخیره شوند.
• نمایش فرآیند با انیمیشن. کارایی بالا.
• انواع عملکردهای اختیاری وجود دارد، از جمله اندازه گیری اتوماتیک سطح انتهای، اندازه گیری قطر داخلی اتوماتیک، مخزن دم هیدرولیکی، سیستم بارگیری و تخلیه خودکار بسیار یکپارچه،و غیره.
• لباس چرخ اتوماتیک و آفست. دقت بالا و ثبات برای تغذیه و خرد کردن را حفظ کنید.

محور تغذیه یک طراحی راهنمای خطی با دقت بالا را در هر بار پذیرفته است که می تواند به هر جهت تحمل کند.ویژگی های ضریب اصطکاک پایین را برجسته می کند و شکاف حرکت را از بین می برد، که تضمین عملی برای دستیابی به دقت برنامه ریزی 0.001mm را فراهم می کند؛ پیچ های توپ درجه بالا دارای حفاظت عالی از دقت است.

1مناسب برای قطعات بزرگ / قطعات جاوا:

نرم افزار ساختاری و گرافیکی بسیار سفت

2سفتي بالا:

طراحی سختگیرانه بستر و قاب چرخ خرد کننده، قاب سر قطعه کار، مکانیسم تغذیه و غیره، برای اندازه بزرگ، مجازیت بیشتر، محصولات با سختی بالا برای ارائه پشتیبانی فرآیند.

3کارایی بالا:

می توان از پیچ های مختلف برای تطبیق به پردازش محصولات با دیافراگم های مختلف انتخاب کرد. علاوه بر قلم الماس، پوشاک رولر نیز برای پوشاک در دسترس است.چرخ آسیاب سرامیکی CBN می تواند برای آسیاب موثر استفاده شود، و ابزار اندازه گیری قطر داخلی Mabos می تواند برای اندازه گیری قطر داخلی آنلاین استفاده شود.

4ثبات بالا:

قطعات کلیدی دستگاه ابزار از مارک های برتر بین المللی انتخاب می شوند تا اطمینان حاصل شود که قابلیت اطمینان و ثبات دقیق دستگاه ابزار در چرخه عمر است.

5.توفيق بالا:

طراحی نرم افزار گرافیکی اجازه می دهد تا اپراتور پارامترها را از طریق یک رابط کاربر پسند وارد کند تا به سرعت روش های مربوطه را برای آسیاب کردن قطعه کار، پوشاندن چرخ آسیاب،اندازه گیری آنلاین، و غیره

6.مراقبت بالا:

محافظ ماشین کاملا بسته و پنجره مشاهده شیشه ای پیشرفته، توقف اضطراری، یک کلید عقب، طراحی قفل درب ایمنی برای اپراتورها برای تامین امنیت.

محدوده برش قطر داخلی:Ø6~200 میلی متر

حداکثر عمق حفره آسیاب:170 میلی متر

حداکثر ضربه میز۵۰۰ میلی متر

سرعت چرخ آسیاب:0~32000دوره در دقیقه

حداقل رزولوشن تغذیه در محور X/Z:0. 001mm
