جزئیات محصول:
پرداخت:
|
| قطر چرخ سنگ زنی: | حداقل 6 میلی متر، حداکثر 150 میلی متر | حداکثر عمق سنگ زنی: | 150 میلی متر |
|---|---|---|---|
| قدرت موتور چرخ سنگ زنی: | 0.75 کیلووات | سرعت موتور چرخ سنگ زنی: | 2800r/min |
| ولتاژ موتور چرخ سنگ زنی: | 220 ولت | سرعت چرخ سنگ زنی: | 3000 دور در دقیقه |
| ضخامت چرخ سنگ زنی: | 20 میلی متر | قدرت: | 2.2 کیلو وات |
| سرعت: | 2800r/min | اندازه جدول: | 400 میلی متر |
| سرعت جدول: | 2-20 متر در دقیقه | سفر روی میز: | ۳۰۰ میلی متر |
| ولتاژ: | 220 ولت | وزن: | 400 کیلوگرم |
| زاویه چرخش سر چرخ: | ±30 درجه | وزن خالص: | 1500 کیلوگرم |
| وزن قطعه کار: | 100 کیلوگرم | سرعت چرخش قطعه کار: | 50 دور در دقیقه |
| قدرت موتور میز: | 0.75 کیلووات | موتور چرخ سنگ زنی: | 7.5 کیلووات |
| قدرت موتور سر چرخ: | 2.2 کیلو وات | فرکانس: | 50 هرتز |
| منبع برق: | برق | اندازه قطعه کار: | 50-200 میلی متر |
| Tailstock Taper: | MT-3 | اندازه: | 1300*1300*1700 میلی متر |
| برجسته کردن: | سنگ شکن داخلی قطر داخلی کوچک,سنگ شکن داخلی قطعات مختلف,حداقل قطر 6 میلی متر آسیاب داخلی,Various Size Workpiece Internal Grinder,Minimum 6mm Diameter Internal Grinder |
||

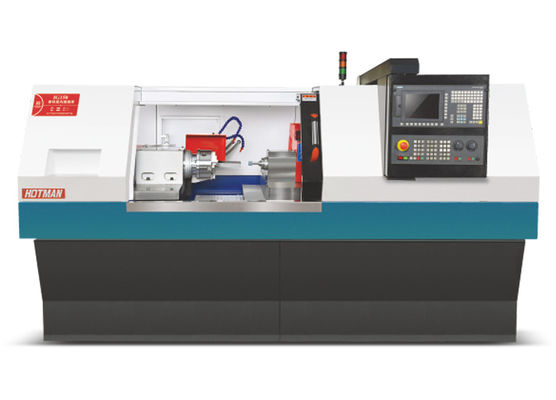

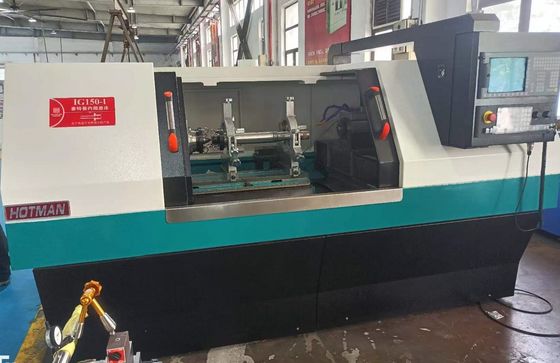

آسیاب داخلی برای قطر داخلی کوچک حداقل 6 میلی متر، قابل استفاده برای قطعات مختلف اندازه
دقت ابزار ماشینی:
لیست آزمایش دقت ماشین آلات (شامل)
پس از خرد کردن (ترشح) توسط ماشین خرد کردن فرقی هوتمن، الزامات زیر باید برآورده شود: (چرخ های خرد کننده مختلف برای مواد مختلف استفاده می شود)
| نه، نه | مدل | قطعه کار | گردی | خشکی |
| 1. | IC150 | نمونه استاندارد | ≤0.002mm | ≤Ra0.25 |
توجه: خرد کردن خشن (به طور کلی مقدار خرد کردن 0.02 ~ 0.05mm) ؛ خرد کردن ظریف (به طور کلی مقدار خرد کردن 0.005 ~ 0.015mm)
بدن و اجزای آن توسط آهن ریخته دار درجه بالا میلاننا FC30 ریخته می شوند. اجزای آن توسط YASDA، MITSUI SEIKI، TOSHIBA، ELB و سایر تجهیزات در سطح جهانی یک بار پردازش می شوند.اندازه دقت می تواند تا سطح میکروم باشد، برای اطمینان از قطعات اصلی تجهیزات با دقت بالا.
ریل های راهنمای ماشین و پیچ های توپ دقیق به طور مداوم توسط سیستم روان کننده خودکار روان می شوند تا عمر طولانی تر و دقت بیشتری را تضمین کنند.سیستم خنک کننده از بدن جدا شده است برای از بین بردن لرزش و تبعید گرما مطلوب.

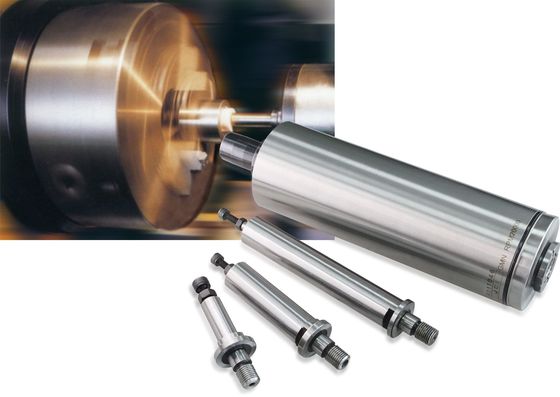

اسپندل چرخ آسیاب از ساختار آستین حامل اسپندل با دقت بالا FAG استفاده می کند، بدون روان کردن جداگانه، نگهداری ساده، بدون تماس فلز به فلز،چرخ آسیاب دارای ویژگی های سفتی و دقت بالا است.، می تواند زندگی تقریبا دائمی را به دست آورد. برای آسیاب قطعات کار ویژه، فولادی موتور، با عملکرد افزایش سرعت خطی
مجهز به سیستم آسیاب خودکار سی ان سی زیمنس 828D و توسعه ثانویه، گفتگوی انسان-ماشین، با بسیاری از تجهیزات اختیاری برای انتخاب.
سیستم تغذیه شیب دار شامل یک V و یک مسیر مسطح از شانه دقیق دست ساز، با سیستم روان کننده خودکار و پیچ توپ شیب دقیق سطح C3 است.که ميتونه حرکت راحت داشته باشه، دقت موقعیت دهی مکرر عالی و عمر طولانی مسیر.
پیکربندی استاندارد اسپندل چرخ آسیاب چهار و دو استخر پشتی است. اسپندل فشار پویا و ثابت با دقت بالا نیز می تواند انتخاب شود.که دارای ویژگی های دقت چرخش بالا است، سفتی پویا، مقاومت خوب در برابر لرزش، بهره وری آسیاب بالا و کیفیت سطح آسیاب خوب. برای آسیاب قطعه کار خاص، سرعت چرخ آسیاب می تواند تنظیم شود،تا 3500 دور در دقیقه و 60 متر در ثانیه.
سیستم کنترل عددی زیمنس به عنوان پیکربندی استاندارد، پس از توسعه ثانویه، تمام رابط عملیات چینی، آسان برای استفاده.تجهیزاتسیستم CNC و سیستم درایو سازگاری بهتر دارنددر عین حال با اتوماسیون و تعمیر و عملکرد جبران خودکار، برای اطمینان از ثبات و دقت تغذیه و خرد کردن.
مشخصات فنی:
| پروژه | واحد | مدل: IG150 | |
| حداکثر قطر چرخش میز | mm | 0 تا 150 |
حداکثر فاصله بین | mm | 600 | |
| حداکثر قطر آسیاب | mm | 320 | |
| حداکثر بارگذاری بین دو قلب parietal | کیلوگرم ((ب) | 60 ((کار بالا) / 20 (فقط کار) | |
| اندازه چرخ آسیاب (قطر × عرض × دیافراگم) | mm | 455×38 ((32-50) ×127 | |
| سرعت چرخ آسیاب | rpm | 1650 | |
| حداکثر سرعت خطی چرخ آسیاب | m/s | 40 ((چرخ خردکن سرعت بالا تا 65) | |
| پانسمان چرخ آسیاب | mm | نوع اتوماتیک | |
| زاویه تغذیه | درجه | 90 |
| ضربه تغذیه | mm | 250 | |
| محور X سرعت حرکت سریع | m/min | 6 | |
| حداقل تغذیه در محور X | mm | 0.001 | |
قاب سر | سرعت پیچ | rpm | 50 تا 500 |
| شکل اسپندل | همزمان یا در مرکز | ||
| مشخصات انگشت | MT-4 | ||
صندلی پشت | فاصله تلسکوپی اتوماتیک | mm | 40 |
| مشخصات انگشت | MT-4 | ||
میز کار | سرعت حرکت سریع در محور Z | m/min | 8 |
| حداقل تغذیه در محور z | mm | 0.001 | |
| حداکثر سفر | mm | 550 | |
| زاویه چرخش | درجه | + 6/-9 | |
| موتور چرخ آسیاب | KW | 3.75/55 |
| موتور تغذیه محور X (سرو) | KW | 2.2 | |
| موتور تغذیه محور Z (سروا) | KW | 2.2 | |
| موتور فندلی فریم سر | KW | 0.75 | |
| موتور پمپ خنک کننده | KW | 0.75 | |
| موتور روغن روان کننده | KW | 0.25*2 | |
| موتور پمپ روغن دم | KW | 0.75 | |
| وزن خالص ماشین | کیلوگرم | 3300 |
| وزن کل ماشین | کیلوگرم | 3500 | |
| اندازه بسته (طول * عرض * ارتفاع) | mm | ۲۸۰۰*۲۰۰۰*۲۰۰۰ | |
