جزئیات محصول:
پرداخت:
|
| سرعت تغذیه چرخ سنگ زنی: | 0.01-0.2mm/min | سرعت جدول: | 0.1-3 متر در دقیقه |
|---|---|---|---|
| قطر چرخ سنگ زنی: | 6-200 میلی متر | گشتاور موتور تغذیه چرخ سنگ زنی: | 1.5 نیوتن متر |
| سرعت چرخ سنگ زنی: | 32000 دور در دقیقه | قدرت موتور تغذیه چرخ سنگ زنی: | 0.75 کیلووات |
| قدرت موتور میز: | 0.75 کیلووات | تکرار شدن موتور تغذیه چرخ آسیاب: | 0.001 میلی متر |
| X/Z axis feed min. حداقل تغذیه محور X/Z resolution وضوح: | 0.001 میلی متر | سفر میز کار حداکثر: | 500 میلی متر |
| سرعت تغذیه در محور X: | 0.1 تا 15 | ||
| برجسته کردن: | دستگاه خرد کردن داخلی با دقت بالا,دستگاه خرد کردن داخلی بزرگ,ماشین آسیاب داخلی CNC,Large Size Internal Grinding Machine,CNC Internal Grinding Machine |
||

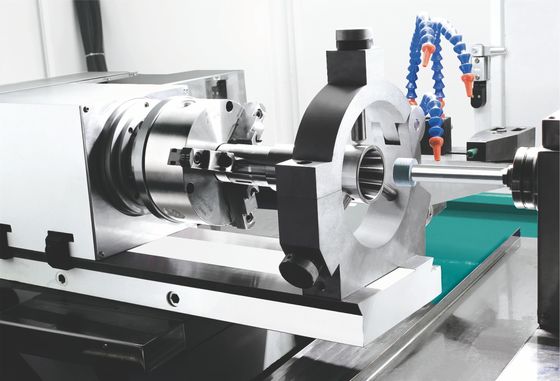

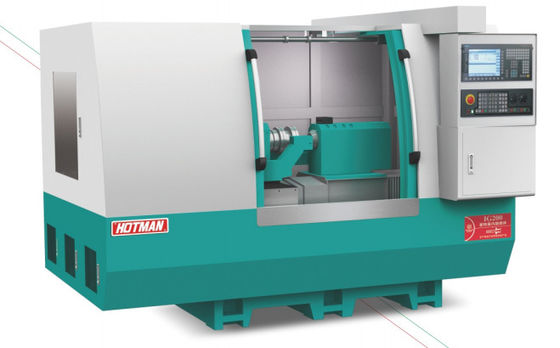

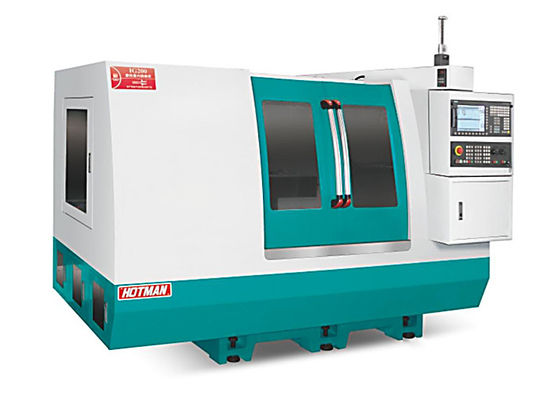

ماشین آسیاب داخلی CNC با دقت بالا برای قطعات بزرگ و حجم بیش از حد آسیاب
توضیحات دستگاه:
1. بدن و اجزای آن توسط آهن ریخته شده درجه بالا Milhanna FC30 ریخته شده است، که به صورت مصنوعی درمان گرما عادی شده و سپس با پیری طبیعی درمان می شود. اجزای توسط YASDA پردازش می شوند،ميتسوي سيكي، TOSHIBA، ELB و سایر تجهیزات در سطح جهانی یک بار پردازش کلیمپ. اندازه دقیق می تواند تا سطح میکروم باشد، برای اطمینان از قطعات اصلی تجهیزات با دقت بالا.
2یک سیستم روان کننده خودکار متمرکز به طور مداوم راهنماهای خطی ماشین و پیچ های توپ را روان می کند، که طول عمر طولانی تر و دقت بالا را تضمین می کند.سیستم خنک کننده با بدن ماشین جدا شده است، که لرزش را از بین می برد و به تشعشع گرما کمک می کند.
3. اسپندل چرخ آسیاب یک اسپندل الکتریکی را با ویژگی های سرعت بالا، دقت بالا، سفتی بالا، لرزش کم، سر و صدا کم و افزایش دمای کم اتخاذ می کند.سیستم راننده توسط یک سیستم خنک کننده آب خنک می شود تا اطمینان حاصل شود که سر چرخ آسیاب همیشه در یک حالت پایدار حرارتی کار می کند، باعث می شود که چرخ آسیاب پایدارتر شود و کارایی کار دو برابر شود. با توجه به نیازهای پردازش، پیچ های الکتریکی با سرعت های مختلف 24000-60000rpm اختیاری هستند؛برای قطعات کار با دایره های داخلی عمیق، یک اسپندل یکپارچه می تواند برای دستیابی به آسیاب دقیق سفارشی شود.
4این سیستم سیستم CNC زیمنس آلمان را اتخاذ کرده و توسعه بیشتری داشته است.این دستگاه دارای یک رابط کاربری کاربر پسند انسان-ماشین است و مجهز به موتورهای servo با عملکرد بالا از Siemens است.، که باعث می شود سیستم CNC تجهیزات و سیستم انتقال بهتر سازگاری داشته باشد. آن را نیز دارای ماسه زدن خودکار و عملکرد آوتوماتیک آفست،که ثبات و دقت تغذیه و خرد کردن را تضمین می کند.
5. سیستم تغذیه خرد کردن متشکل از یک V و یک مسیر مسطح از کفش دقیق دست ساخته شده، با سیستم روانکاری خودکار و پیچ توپ خرد دقیق سطح C3،که ميتونه حرکت راحت داشته باشه، دقت موقعیت دهی مکرر عالی و عمر طولانی مسیر.
6. پیکربندی استاندارد اسپندل چرخ آسیاب چهار و دو ساختاری است. اسپندل فشار پویا و ثابت با دقت بالا نیز می تواند انتخاب شود.که دارای ویژگی های دقت چرخش بالا است، سفتی پویا، مقاومت خوب در برابر لرزش، بهره وری آسیاب بالا و کیفیت سطح آسیاب خوب. برای آسیاب قطعه کار خاص، سرعت چرخ آسیاب می تواند تنظیم شود،تا 3500 دور در دقیقه و 60 متر در ثانیه.
7صندلی دم طراحی شده است تا هم سفت و هم قوی باشد. یک سیلندر کششی از فولاد آلیاژ سخت شده که در بدن آهن ریخته شده طراحی شده است تا هسته بالای MT4 را حمل کند.نیروی جک از سیلندر کشنده را می توان به راحتی با دکمه های تنظیم در عقب تغییر- لوازم جانبی ویژه صندلی دم فشار روغن با پدال برای تسهیل تخلیه قطعات کار.
8. سيستم کنترل عددي سيمنز به عنوان پیکربندي استاندارد، پس از توسعه ثانوي، تمام رابط عمل چینی، آسان برای استفاده از. مجهز به موتور servo عملکرد بالا سيمنز،سیستم CNC تجهیزات و سیستم محرک سازگاری بهتر دارند، در عین حال با تعمیر خودکار شن و عملکرد جبران خودکار، برای اطمینان از ثبات و دقت تغذیه و خرد کردن.
مشخصات فنی:
| ماده | واحد | IG150 | IG200 | لوازم | |
|
ظرفیت پردازش |
محدوده قطر خرد کردن | mm | Ø6-Ø150 | Ø6-Ø200 |
● دستگاه خنک کننده آسیاب ● قلم دستمالی ● جدول تنظیم زاویه ● جعبه ابزار و ابزار ● آداپتور چرخ آسیاب اسپندل ● چرخ آسیاب با سرعت بالا ● بلوک تنظیم پایه
لوازم جانبی ویژه ● هيدروليکي سه فک چک 6′′ ●C هک فلنج 6′′ ● 30000rpm پیچ مکانیکی، پیچ الکتریکی با سرعت مختلف ● دستگاه اندازه گیری قطر داخلی خودکار |
| عمق آسیاب h | mm | 150 | 170 | ||
| حداکثر قطر بیرونی قطره خردکننده | m m e | 220 | 220 | ||
| شعاع سطح کار | م م | 380 | 400 | ||
| مشخصات چک قابل نصب | 6′′ هيدرولیک/چاک دستی | 6′′ هيدرولیک/چاک دستی | |||
| زاویه چرخش جعبه کنار تخت | درجه | جلو 2/پشت 15 | جلو 2/پشت 20 | ||
|
خرد کردن پارامترهای پیچ چرخ |
قدرت فندل خروجی داخلی | KW | 1.5 | 7.5 | |
| سرعت چرخ دنده سوراخ داخلی | rpm | 20000 فندل مکانیکی | سرعت چرخ دنده الکتریکی اختیاری | ||
|
فندل سر پارامترها |
سرعت پیچ | rpm | 50 تا 1500 | 50 تا 1500 | |
| شکل اسپندل | ساختار آستین دارنده اسپیندل | ساختار آستین دارنده اسپیندل | |||
| مشخصات حفره های باریک | MT-5 | MT-5 | |||
| روش محرک اسپندل | موتور سرو | موتور سرو | |||
|
محور X (گرده قطعات کار) |
مسیر تغذیه در محور X | م م | 410 | 410 | |
| سرعت حرکت سریع در محور X | mm/ m i n | 0.۱-۱۰ | 0.۱-۱۰ | ||
| رزولوشن حداقل تغذیه محور X | م م | 0.001 | 0.001 | ||
| قدرت موتور سرو در محور X | kw | 2.2 | 2.2 | ||
|
محور Z (میزی کار) |
سرعت حرکت سریع در محور Z | mm/ m i n | 0.۱-۱۰ | 0. 1 - 10 | |
| رزولوشن حداقل خوراک محور Z | م م | 0.001 | 0.001 | ||
| حداکثر محدوده حرکت | م م | 540 | 410 | ||
| قدرت موتور سرو در محور Z | KW | 2.2 | 2.2 | ||
|
موتور |
موتور چرخ آسیاب | KW | 7.5 | 7. 5 | |
| موتور تغذیه محور X (سرو) | KW | 2.2 | 2.2 | ||
| موتور تغذیه محور Z (سروا) | KW | 2.2 | 2.2 | ||
| موتور فندلی سر (سروا) | KW | 1.5 | 1. 5 | ||
| موتور پمپ آب خنک کننده | KW | 0.75 | 0.75 | ||
| موتور روغن | KW | 1/4 | 1/4 | ||
| سایر | اندازه ماشین (L × W × H) | م م | 2400 × 1930 × 1790 | 2400 × 1930 × 1790 | |
| G.W (تقریبا) | کیلوگرم | 3500 | 4000 | ||
توضیحات محصول:
ماشین آسیاب داخلی یک قطعه ضروری از تجهیزات برای عملیات صنعتی است که نیاز به آسیاب دقیق و تکمیل قطعات دارد. با سرعت چرخ آسیاب 1400rpm،قطر چرخ آسیاب 200 میلی متر، و اندازه قطعات کار از 50-200mm، ماشین آسیاب داخلی قادر به رسیدگی به قطعات کار تا 100 کیلوگرم است.سرعت موتور تغذیه چرخ آسیاب می تواند از 50-1000rpm تنظیم شود، که آن را برای کاربردهای مختلف مناسب می کند. ماشین آسیاب داخلی همچنین دارای مجموعه آسیاب داخلی و مکانیسم آسیاب داخلی است.که کاربران را قادر می سازد قطعات دقیق و دقیق تولید کنند..
ماشین آسیاب داخلی HOTMAN IG200 یک مکانیسم آسیاب داخلی دقیق است که برای استفاده حرفه ای طراحی شده است.حداقل مقدار سفارش برای این محصول 1 و قیمت 3 است. این بسته بندی شده در یک کتاب چوبی و زمان تحویل 60 روز است. شرایط پرداخت T / T هستند. سرعت موتور تغذیه چرخ آسیاب بین 50-1000rpm و اندازه میز 400mm است.سرعت چرخ آسیاب 1400rpm است، قطر چرخ آسیاب 200 میلی متر است و چرخش موتور تغذیه چرخ آسیاب 1.5N.m است.
ماشین آسیاب داخلی IG200 ابزار ایده آل برای کسانی است که به یک سیستم آسیاب داخلی قابل اعتماد و دقیق نیاز دارند. استفاده از آن ساده است و دارای یک موتور قدرتمند است.این ماشین همچنین بسیار با دوام است و عملکرد بدون مشکل را ارائه می دهد. آن را مناسب برای طیف گسترده ای از برنامه های کاربردی مانند آسیاب، honing، پولیش، و بیشتر است. با اجزای با کیفیت بالا و عملکرد قابل اعتماد،مطمئن باشید که بهترین ارزش را برای پول خود دریافت می کنید..
HoTMAN's Internal Grinder Machine IG200 یک ابزار قابل اعتماد و دقیق برای کسانی است که به بهترین سیستم خرد کردن داخلی نیاز دارند. استفاده از آن آسان، قدرتمند و با دوام است. با گواهینامه CE،مطمئن باشید که از بالاترین کیفیت است. حداقل سفارش 1 و قیمت 3 است. این در یک کتاب چوبی بسته بندی شده و زمان تحویل 60 روز است. شرایط پرداخت T / T است.سرعت موتور تغذیه چرخ آسیاب بین 50-1000rpm است و اندازه میز 400mm استسرعت چرخ آسیاب 1400 دور در دقیقه است، قطر چرخ آسیاب 200 میلی متر است و گشتاور موتور تغذیه چرخ آسیاب 1.5Nm است.
HoTMAN's Internal Grinder Machine IG200 ابزار ایده آل برای کسانی است که به یک سیستم آسیاب داخلی قابل اعتماد و دقیق نیاز دارند. استفاده از آن آسان است و دارای موتور قدرتمند است.این ماشین همچنین بسیار با دوام است و عملکرد بدون مشکل را ارائه می دهدبا اجزای با کیفیت بالا و عملکرد قابل اعتماد، می توانید مطمئن باشید که بهترین ارزش را برای پول خود دریافت می کنید.
ما ارائه می دهیم با کیفیت بالا مونتاژ آسیاب داخلی با پیشرفته ماشین آسیاب داخلی برای سیستم آسیاب داخلی.
بسته بندی و حمل ماشین آسیاب داخلی:
