ماشین چرخ دار CNC برای برش سنگین با صندلی پشت قابل برنامه ریزی سرو و چرخ چرخدار موتور

ماشین چرخ CNCبرای برش سنگین با صندلی پشت قابل برنامه ریزی سرو و اسپندل موتور

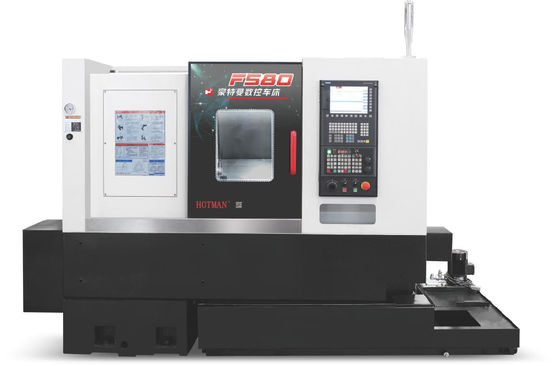

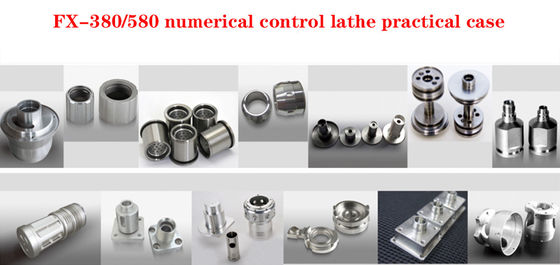

ماشین چرخ CNC F580 یک چرخ CNC با ویژگی های کامل است که سرعت بالا، سفتی بالا و دقت بالا را ادغام می کند.می تواند به طور گسترده ای نیازهای پردازش کارایی بالا از قطعات دقیق کوچک و متوسط در صنایع مختلف مانند خودرو را برآورده کند، الکترونیک، لوازم خانگی، هوافضا، قالب ها، ابزارها و مترها.

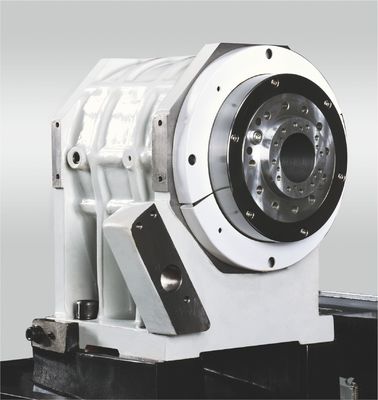

اسپینل: اسپینل یک ساختار اسپینل با قدرت بالا، چرخش دور بالا، سرعت بالا و دقت بالا را اتخاذ می کند.مجهز به بیئرینگ های سطح P4 با دقت بالا NSK و سیلندر 8 اینچی Samcheon-li کره جنوبی برای اطمینان از دقت و کارایی پردازش خوب.

برج: برج 12 موضعی در قالب طبل، شاخص سازی موتور سرو، موقعیت گیری چرخ دنده در شکل قوس و ساختار فشرده سازی هیدرولیکی را برای اطمینان از سرعت،دقت مبادله و سفتی تغییر ابزار.

محرک X/Z: محور X/Z توسط پیچ های توپ دقیق درجه THK C3 و با راهنمای خطی درجه THK P که دارای ویژگی های پویایی خوبی هستند، هدایت می شود.سرعت حرکت سریع محورهای X و Z به ترتیب 30m/min و 36m/min است.

1برش سنگین: پیچ و برج ابزار با سفتی بالا

2.F580A با صندلی پشت قابل برنامه ریزی با سرو

●حامل اسپندل از محموله های کوله ای منحنی با دقت بالا وارد شده است که باعث می شود اسپندل سفت و دقیق باشد.

●برج برش یکپارچه با شاخص دقیق،برج برش و ریخته های شلوغی برای افزایش الگوی تداخل در طول پردازش تقویت می شوند دور و شعاع چرخش برج ابزار. عملکرد برش را بیشتر افزایش دهید.

● گسترش ریل راهنمای ابزار ماشین، افزایش قطر پیچ سرب، بهبود بیشتر سفتی برش ابزار ماشین، بیشتر برای پردازش برش سنگین.

● صندلی پشت قابل برنامه ریزی با سرو، استاندارد با مرکز فعال (اختیاری با آستین چرخش داخلی).


توضیحات دستگاه:

بدن و اجزای آن توسط آهن ریخته شده درجه بالا میلانا FC30 ریخته شده است که به صورت مصنوعی درمان گرما را عادی می کند و سپس با پیری طبیعی درمان می شود. اجزای آن توسط YASDA پردازش می شوند،ميتسوي سيكي، TOSHIBA، ELB و سایر تجهیزات در سطح جهانی یک بار پردازش کلیمپ. اندازه دقیق می تواند تا سطح میکروم باشد، برای اطمینان از قطعات اصلی تجهیزات با دقت بالا.

ریل های راهنمای ماشین و پیچ های توپ دقیق به طور مداوم توسط سیستم روان کننده خودکار روان می شوند تا عمر طولانی تر و دقت بیشتری را تضمین کنند.سیستم خنک کننده از بدن جدا شده است برای از بین بردن لرزش و تبعید گرما مطلوب.

مجهز به سيستم تراش اتوماتيك سي ان سي زيمنس 828D و توسعه ثانوي، گفتگوي انسان-ماشين کار احمق، با بسیاری از تجهیزات اختیاري برای انتخاب،از جمله دستگاه آسیاب سوراخ داخلیدستگاه اندازه گیری اتوماتیک، دستگاه اندازه گیری قطر بیرونی اتوماتیک و غیره.

سیستم تغذیه شیب دار شامل یک V و یک مسیر مسطح از شانه دقیق دست ساز، با سیستم روان کننده خودکار و پیچ توپ شیب دقیق سطح C3 است.که ميتونه حرکت راحت داشته باشه، دقت موقعیت دهی مکرر عالی و عمر طولانی مسیر.

پیکربندی استاندارد اسپندل چرخ آسیاب چهار و دو استخر پشتی است. اسپندل فشار پویا و ثابت با دقت بالا نیز می تواند انتخاب شود.که دارای ویژگی های دقت چرخش بالا است، سفتی دینامیکی بالا، مقاومت خوب در برابر لرزش، بهره وری آسیاب بالا و کیفیت سطح آسیاب خوب.


سیستم کنترل عددی به عنوان پیکربندی استاندارد، پس از توسعه ثانویه، تمام رابط عملیات چینی، آسان برای استفاده از. مجهز به موتور servo عملکرد بالا زیمنس،سیستم CNC تجهیزات و سیستم محرک سازگاری بهتر دارند، در عین حال با تعمیر خودکار شن و عملکرد جبران خودکار، برای اطمینان از ثبات و دقت تغذیه و خرد کردن.


مشخصات فنی:





F580M با صندلی پشت قابل برنامه ریزی با سرو/برج برش قدرت

● رابط نگهدارنده ابزار الکتریکی BMT55، برای دستیابی به ماشینکاری کامپوزیت چرخ دار.

● اسپینل با سرعت بالا، دقت بالا، اسپینل موتورگذاری شده، مکانیسم انتقال میانگین را لغو می کند، ارتعاش و تغییر حرارتی را در طول کار با سرعت بالا کاهش می دهد،اطمینان از دقت ماشینکاری و خرابی سطح عالی.

● رابط نصب اتوماتیک اختصاصی، سریع و آسان برای گسترش به یک خط تولید خودکار.

●حمايت کاملاً محصور شده، مي تواند با سيستم آب با فشار بالا 70 کيلوگرم مجهز شود.

● صندلی پشت قابل برنامه ریزی با سرو، استاندارد با مرکز فعال (اختیاری با آستین چرخش داخلی).

● اسپندل مجهز به انکودر برای تحقق ماشینکاری مداخله با دقت بالا و موقعیت زاویه ای بسیار قابل اعتماد است.
