جزئیات محصول:
پرداخت:
|
| قطر چرخ سنگ زنی: | 6-150 میلی متر | قطر سوراخ چرخ سنگ زنی: | 20 میلی متر |
|---|---|---|---|
| قدرت موتور چرخ سنگ زنی: | 0.75 کیلووات | سرعت موتور چرخ سنگ زنی: | 2800r/min |
| ولتاژ موتور چرخ سنگ زنی: | 220 ولت | سرعت چرخ سنگ زنی: | 3000 دور در دقیقه |
| ضخامت چرخ سنگ زنی: | 20 میلی متر | قدرت: | 2.2 کیلو وات |
| سرعت: | 2800r/min | اندازه جدول: | 400 میلی متر |
| سرعت جدول: | 2-20 متر در دقیقه | سفر روی میز: | ۳۰۰ میلی متر |
| ولتاژ: | 220 ولت | وزن: | 400 کیلوگرم |
| زاویه چرخش سر چرخ: | ±30 درجه | وزن خالص: | 1500 کیلوگرم |
| وزن قطعه کار: | 100 کیلوگرم | سرعت چرخش قطعه کار: | 50 دور در دقیقه |
| قدرت موتور میز: | 0.75 کیلووات | موتور چرخ سنگ زنی: | 7.5 کیلووات |
| قدرت موتور سر چرخ: | 2.2 کیلو وات | فرکانس: | 50 هرتز |
| منبع برق: | برق | اندازه قطعه کار: | 50-200 میلی متر |
| Tailstock Taper: | MT-3 | اندازه: | 1300*1300*1700 میلی متر |
| برجسته کردن: | سنگ شکن داخلی قطر داخلی کوچک,150mm قطر آسیاب داخلی,سیستم خرد کردن چند منظوره آسیاب داخلی,150mm Diameter Internal Grinder,Multifunctional Grinding System Internal Grinder |
||

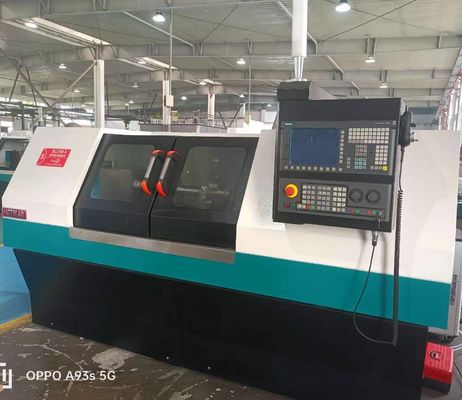

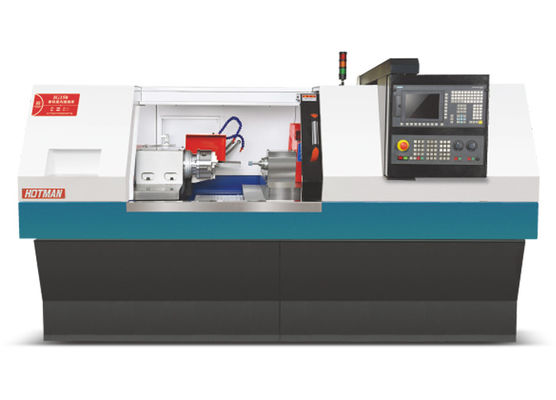

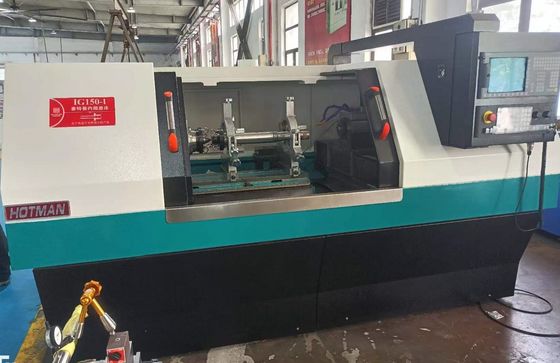

آسیاب داخلی برای قطر داخلی کوچک کمتر از 150 میلی متر، سیستم آسیاب چند منظوره
دقت ابزار ماشینی:
لیست آزمایش دقت ماشین آلات (از جمله)
پس از خرد کردن (ترشح) توسط ماشین خرد کردن فرقی هوتمن، الزامات زیر باید برآورده شود: (چرخ های خرد کننده مختلف برای مواد مختلف استفاده می شود)
| نه، نه | مدل | قطعه کار | گردی | خشکی |
| 1. | IC150 | نمونه استاندارد | ≤0.002mm | ≤Ra0.25 |
توجه: خرد کردن خشن (به طور کلی مقدار خرد کردن 0.02 ~ 0.05mm) ؛ خرد کردن خوب (به طور کلی مقدار خرد کردن 0.005 ~ 0.015mm)
توضیحات دستگاه:
بدن و اجزای آن توسط آهن ریخته شده درجه بالا میلانا FC30 ریخته شده است که به صورت مصنوعی درمان گرما را عادی می کند و سپس با پیری طبیعی درمان می شود. اجزای آن توسط YASDA پردازش می شوند،ميتسوي سيكي، TOSHIBA، ELB و سایر تجهیزات در سطح جهانی یک بار پردازش کلیمپ. اندازه دقیق می تواند تا سطح میکروم باشد، برای اطمینان از قطعات اصلی تجهیزات با دقت بالا.
ریل های راهنمای ماشین و پیچ های توپ دقیق به طور مداوم توسط سیستم روان کننده خودکار روان می شوند تا عمر طولانی تر و دقت بیشتری را تضمین کنند.سیستم خنک کننده از بدن جدا شده است برای از بین بردن لرزش و تبعید گرما مطلوب.
مجهز به سیستم آسیاب خودکار سی ان سی زیمنس 828D و توسعه ثانویه، گفتگوی انسان-ماشین، با بسیاری از تجهیزات اختیاری برای انتخاب.
سیستم تغذیه شیب دار شامل یک V و یک مسیر صاف از شانه دقیق دست ساز، با سیستم روان کننده خودکار و پیچ توپ شیب دقیق سطح C3 است.که ميتونه حرکت راحت داشته باشه، دقت موقعیت دهی مکرر عالی و عمر طولانی مسیر.
پیکربندی استاندارد اسپندل چرخ آسیاب چهار و دو استخر پشتی است. اسپندل فشار پویا و ثابت با دقت بالا نیز می تواند انتخاب شود.که دارای ویژگی های دقت چرخش بالا است، سفتی پویا، مقاومت در برابر لرزش خوب، بهره وری آسیاب بالا و کیفیت سطح آسیاب خوب. برای آسیاب قطعه کار خاص، سرعت چرخ آسیاب می تواند تنظیم شود،تا 3500 دور در دقیقه و 60 متر در ثانیه.

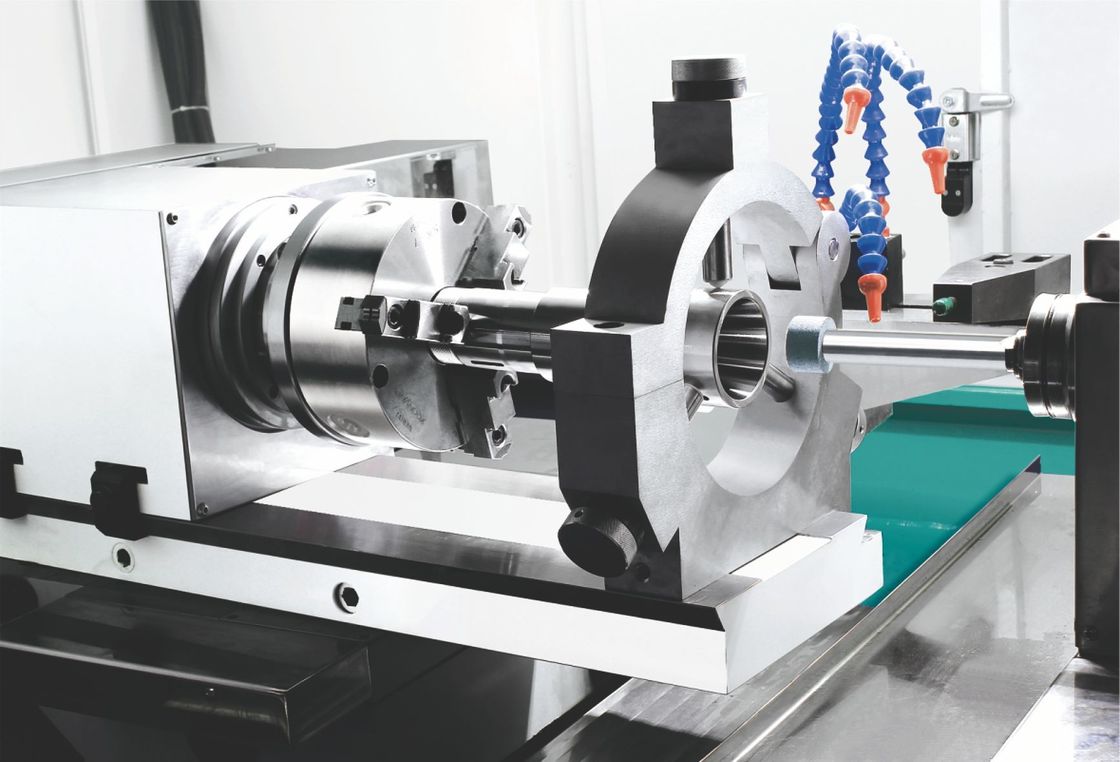

صندلی دم طراحی شده است تا هم سفت و هم محکم باشد. یک سیلندر کششی از آلیاژ سخت شده که در بدن آهن ریخته شده است برای حمل هسته بالای MT4 طراحی شده است.نیروی جک از سیلندر کشنده را می توان به راحتی با دکمه های تنظیم در عقب تغییر.
سیستم کنترل عددی به عنوان پیکربندی استاندارد، پس از توسعه ثانویه، تمام رابط عملیات چینی، آسان برای استفاده از. مجهز به سیمنز موتور servo عملکرد بالا،سیستم CNC تجهیزات و سیستم محرک سازگاری بهتر دارند، در عین حال با تعمیر خودکار شن و عملکرد جبران خودکار، برای اطمینان از ثبات و دقت تغذیه و خرد کردن.
مشخصات فنی:
| پروژه | واحد | مدل: IG150 | |
| حداکثر قطر چرخش میز | mm | 0 تا 150 |
حداکثر فاصله بین | mm | 600 | |
| حداکثر قطر آسیاب | mm | 320 | |
| حداکثر بارگذاری بین دو قلب parietal | کیلوگرم ((ب) | 60 ((کار بالا) / 20 (فقط کار) | |
| اندازه چرخ آسیاب (قطر × عرض × دیافراگم) | mm | 455×38 ((32-50) ×127 | |
| سرعت چرخ آسیاب | rpm | 1650 | |
| حداکثر سرعت خطی چرخ آسیاب | m/s | 40 ((چرخ خردکن سرعت بالا تا 65) | |
| پانسمان چرخ آسیاب | mm | نوع اتوماتیک | |
| زاویه تغذیه | درجه | 90 |
| ضربه تغذیه | mm | 250 | |
| محور X سرعت حرکت سریع | m/min | 6 | |
| حداقل تغذیه در محور X | mm | 0.001 | |
قاب سر | سرعت پیچ | rpm | 50 تا 500 |
| شکل اسپندل | همزمان یا در مرکز | ||
| مشخصات انگشت | MT-4 | ||
صندلی پشت | فاصله تلسکوپی اتوماتیک | mm | 40 |
| مشخصات انگشت | MT-4 | ||
میز کار | سرعت حرکت سریع در محور Z | m/min | 8 |
| حداقل تغذیه در محور z | mm | 0.001 | |
| حداکثر سفر | mm | 550 | |
| زاویه چرخش | درجه | + 6/-9 | |
| موتور چرخ آسیاب | KW | 3.75/55 |
| موتور تغذیه محور X (سرو) | KW | 2.2 | |
| موتور تغذیه محور Z (سروا) | KW | 2.2 | |
| موتور فندلی فریم سر | KW | 0.75 | |
| موتور پمپ خنک کننده | KW | 0.75 | |
| موتور روغن روان کننده | KW | 0.25*2 | |
| موتور پمپ روغن دم | KW | 0.75 | |
| وزن خالص ماشین | کیلوگرم | 3300 |
| وزن کل ماشین | کیلوگرم | 3500 | |
| اندازه بسته (طول * عرض * ارتفاع) | mm | ۲۸۰۰*۲۰۰۰*۲۰۰۰ | |
