جزئیات محصول:
پرداخت:
|
| قطر چرخ سنگ زنی: | ۳۰۰ میلی متر | سرعت چرخ سنگ زنی: | 3000 دور در دقیقه |
|---|---|---|---|
| ارتفاع مرکز دوک چرخ سنگ زنی: | 150 میلی متر | قدرت موتور اسپیندل چرخ سنگ زنی: | 7.5 کیلووات |
| سرعت اسپیندل چرخ سنگ زنی: | 3000 دور در دقیقه | مخروطی دوک چرخ سنگ زنی: | مورس شماره 5 |
| تنظیم قطر چرخ: | 200-400 میلی متر | تنظیم قدرت موتور چرخ: | 2.2 کیلو وات |
| تنظیم سرعت چرخ: | 20-200 دور در دقیقه | تنظیم عرض چرخ: | 50 میلی متر |
| محرک چرخ آسیاب: | موتور AC | وزن دستگاه: | 2200 کیلوگرم |
| محدوده ماشینکاری (قطر): | 0.5-40 میلی متر | ||
| برجسته کردن: | آسیاب بی مرکز چند منظوره,آسیاب بدون مرکز پایدار,آسیاب بدون مرکز صنعتی دستی,Stable Centerless Grinder,Industrial Manual Centerless Grinder |
||

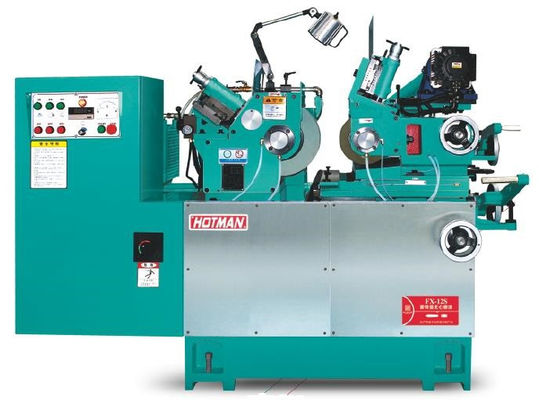

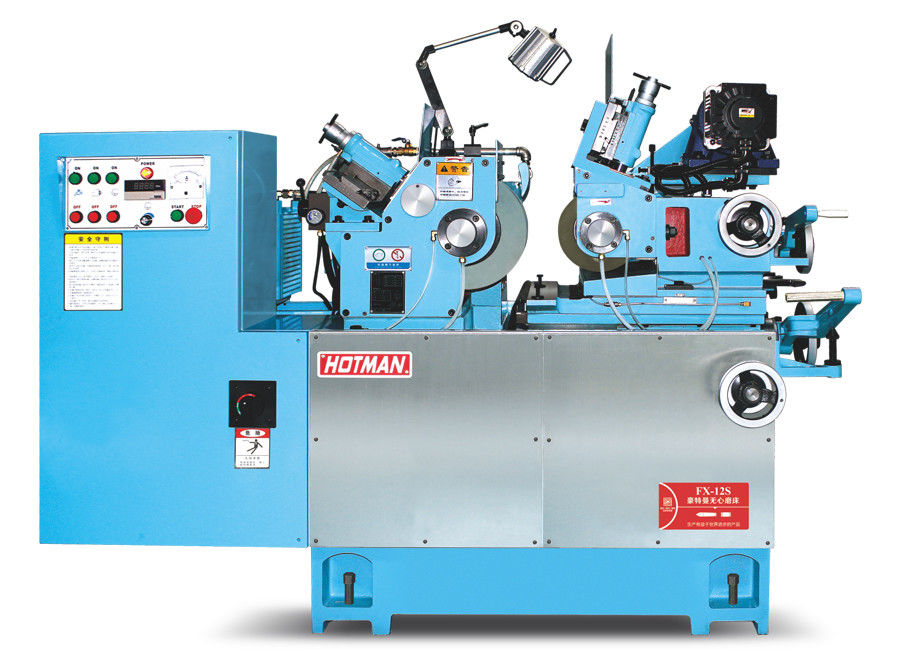

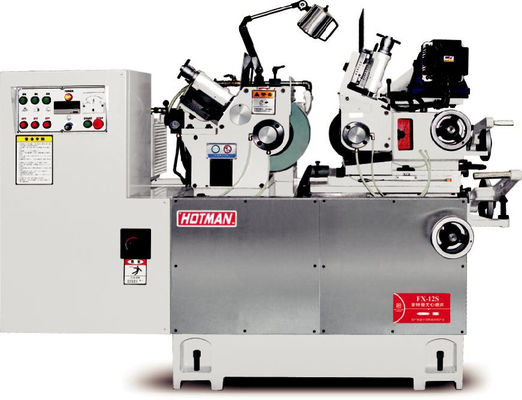

آسیاب بدون مرکز چند کارکردی پایدار صنعتی دستی کوچک ماشین آسیاب
بهترین عملکرد هزینه
●پایگاه کوچک، هزینه های عملیاتی کم
●ساختاری بسیار سخت، می تواند گرد و پایانی بالا را به دست آورد
●اسپاتول دستی دقیق دقت و ثبات طولانی مدت پردازش را تضمین می کند
●قیمت خوراک کوچک:0.001mm
●قطر ماشین آلات مخصوص:Ø0.05~0.5mm
| نه |
پروژه |
واحد |
مدل:FX-12S |
| 1 |
محدوده ماشینکاری (قطر) |
اممم | 0.5-40 |
| 2 |
اندازه چرخ آسیاب (OD * W * OD) |
اممم | Φ305*150*Φ120 |
| 3 |
اندازه چرخ تنظیم (OD * W * OD) |
اممم | Φ205*150*Φ90 |
| 4 | سرعت چرخ آسیاب | RPM | 1950RPM |
| 5 |
تنظیم سرعت چرخ (سرعت متغیر مداوم) |
RPM | 0-320 |
| 6 |
موتور محرک چرخ خرد |
KW | 7.5 |
| 7 |
موتور چرخ تنظیم کننده (موتر سرو) |
KW | 2.0 |
| 8 |
پمپ هیدرولیک موتور را حرکت می دهد |
KW | 1HP |
| 9 |
پمپ خنک کننده موتور را حرکت می دهد |
KW | 0.125 اسب |
| 10 |
تنظیم چرخ تغذیه چرخ دستی |
اممم |
3.5/ RPM 0.02/ مقیاس |
| 11 |
چرخ تنظیم کننده چرخ دستی تنظیم دقیق |
اممم |
0.1/ تا 0.001/ مقیاس |
| 12 |
چرخ دست خورنده بنچ |
اممم |
7/ RPM 0.05/ مقیاس |
| 13 |
چرخ دستی با تنظیم میکرو میز |
اممم |
0.2/ چرخش 0.001/ مقیاس |
| 14 | چرخ دست خورشیدی را برش دهید | اممم |
1.5/ چرخش 0.01/ مقیاس |
| 15 |
زاويه ميل چرخ را تنظیم کنيد |
درجه | +5°--3° |
| 16 |
زاویه چرخش را تنظیم کنید |
درجه | ±6° |
| 17 | ابعاد مکانیکی | اممم | 1800×1400×1450 میلی متر |
| 18 | اندازه بسته بندی | اممم | ۲۳۵۰×۱۶۵۰×۱۷۷۰ میلی متر |
| 19 | وزن مکانیکی | کیلوگرم | 1800 کیلوگرم |
| 20 | وزن بسته بندی | کیلوگرم | 2000 کیلوگرم |
1. بدن و اجزای آن توسط آهن ریخته شده درجه بالا Milhanna FC30 ریخته شده است، که به صورت مصنوعی درمان گرما عادی شده و سپس با پیری طبیعی درمان می شود. اجزای توسط YASDA پردازش می شوند،ميتسوي سيكي، TOSHIBA، ELB و سایر تجهیزات در سطح جهانی یک بار پردازش کلیمپ. اندازه دقیق می تواند تا سطح میکروم باشد، برای اطمینان از قطعات اصلی تجهیزات با دقت بالا.
2سیستم روان کننده اتوماتیک
گودال اصلی از فولاد آلیاژ SNCM-21H ساخته شده است، پس از سخت کردن، درمان حرارتی کاربوریزه و سپس درمان کریوجنیکی کنترل شده توسط کامپیوتر، سختی سطح آن تا HRC-62 ° بالاتر،یک لایه سخت کننده موثر تا 1.5ميلي متر بالا. فندل FX-12S فندل فيلم روغن ديناميك را به کار مي گيرد
3. سيستم چرخ ران را تنظیم کن:
موتور راننده اسپندل چرخ تنظیم کننده موتور YAS KAWA Servo Motor تایوان را اتخاذ می کند و سرعت FX-12S 0 ~ 320rpm را برای تنظیم سرعت خطی بهینه تنظیم می کند.هنگامی که قطر بیرونی چرخ تنظیم تغییر می کند، سرعت خطی هنوز هم می تواند همان را حفظ کند، که دقت و پایان کار قطعه ماشینکاری را تضمین می کند و بهترین محصول را تولید می کند.
موتور سرو به مهارت طراحی شده و بر روی جعبه چرخ تنظیم شده و مستقیماً توسط کمربند هم زمان هدایت می شود.که می تواند برای ضربه زاویه خم با چرخ تنظیم در همان زمان هنگام آسیاب استفاده شود، تا اطمینان حاصل شود که دو چرخ کمربند همیشه موازی هستند،که غلبه بر از دست دادن بی وقفه ناشی از انتقال زنجیره چند بخش از نوع قدیمی آسیاب بدون مرکز و بسیاری از اثرات منفی ناشی از زاویه زنجیره، و از تعویض مکرر زنجیره و بهار زپ جلوگیری می کند.
4. سیستم گردش روغن در گودال اصلی:
روغن چرخش آوتوماتیکی اسپندل (نفت اسپندل ارشد 10 #) و دستگاه فشار روغن همان پمپ روغن، مخزن روغن خارجی است، آسان برای تمیز کردن و تغییر روغن،روغن چرخش اسپندل از طریق فیلتر دستگاه مدار دوگانه و مجهز به کنترلگر فشاربرای اطمینان از عمر پیچ.
