ماشین تراش مرکب جهانی OD ID Grinder

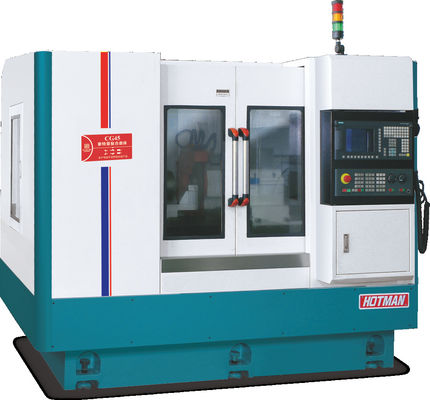

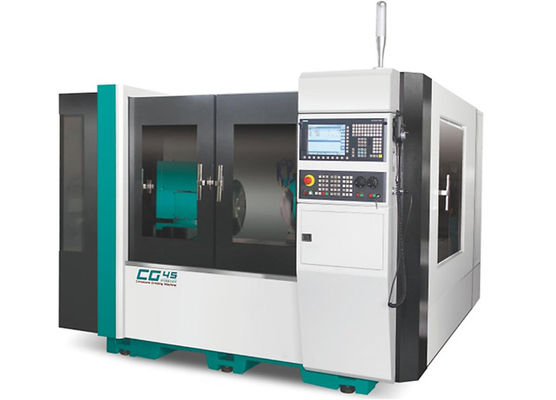

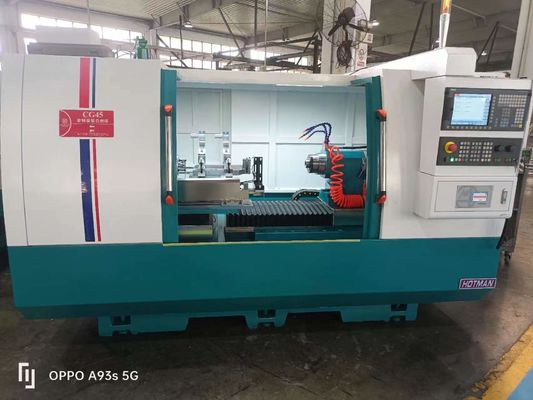

ماشین تراش CNC با دقت بالا OD & ID Universal-CG45

یک آسیاب مرکب که می تواند آسیاب یکپارچه دایره داخلی، مخروط داخلی، دایره خارجی، مخروط خارجی و چهره انتهای را در یک کلیمپ انجام دهد. پیکربندی استاندارد یک سیستم CNC زیمنس است،و لوازم جانبی اختیاری زیادی برای انتخاب وجود دارد، از جمله یک دستگاه چرخش خودکار سر کار، دستگاه اندازه گیری قطر بیرونی خودکار، دستگاه اندازه گیری قطر نهایی خودکار، دستگاه فیلتر نوار کاغذی مغناطیسی، جمع کننده مه روغن و غیره.


1مونتاژ ماژولار: ایجاد یک انقلاب جدید در آسیاب مرکب


2. می تواند مخروط داخلی را خرد کند ، مخروط خارجی:

حرکت چرخ آسیاب داخلی: 0~470mm

حرکت چرخ چرخ آسیاب استوانه ای: 0~365mm


3مشخصات کلی:

(1) می تواند یک کلیمپ را درک کند، دایره داخلی، مخروط داخلی، دایره خارجی، مخروط خارجی، آسیاب یکپارچه کامپوزیت پایان را تکمیل کند.

(2) ارائه راه حل های پیچیدگی خرد کردن با دقت بالا مناسب برای پردازش قطعات کوچک و متوسط است.

(3)سیستم تغذیه و دریافت خودکار می تواند برای پاسخگویی به نیازهای تولید انبوه صنعتی نصب شود.

(4) ماژول آسیاب دایره بیرونی / دایره داخلی می تواند به صورت انعطاف پذیر با توجه به تقاضا برای انطباق با اشکال و فرآیندهای آسیاب مختلف ترکیب شود.

(5) سیستم کنترل دوستانه و آسان برای یادگیری است. پیسیدن قطعه کار و لباس چرخ پیساندن را می توان به سرعت در ابزار ماشین برنامه ریزی کرد. دستگاه اندازه گیری آنلاین را می توان نصب کرد.

توضیحات دستگاه:

1. بدن و اجزای آن توسط آهن ریخته شده درجه بالا Milhanna FC30 ریخته شده است، که به صورت مصنوعی درمان گرما عادی شده و سپس با پیری طبیعی درمان می شود. اجزای توسط YASDA پردازش می شوند،ميتسوي سيكي، TOSHIBA، ELB و سایر تجهیزات در سطح جهانی یک بار پردازش کلیمپ. اندازه دقیق می تواند تا سطح میکروم باشد، برای اطمینان از قطعات اصلی تجهیزات با دقت بالا.


2ریل های راهنمای ماشین و پیچ های توپ دقیق به طور مداوم توسط سیستم روان کننده خودکار روان می شوند تا عمر طولانی تر و دقت بیشتری را تضمین کنند.سیستم خنک کننده از بدن جدا شده است برای از بین بردن لرزش و تبعید گرما مطلوب.

3مجهز به سیستم آسیاب خودکار سی ان سی زیمنس 828D، و توسعه ثانویه، عمل دیالوگ انسان-ماشین، با بسیاری از تجهیزات اختیاری برای انتخاب،از جمله دستگاه آسیاب سوراخ داخلیدستگاه اندازه گیری اتوماتیک، دستگاه اندازه گیری قطر بیرونی اتوماتیک و غیره.

4. موتور DD دقیق اختیاری هستند (راهبری مستقیم) و فرمانده ی شبکه های هایدن، که می تواند مخزن سر را با دقت از طریق سیستم CNC حرکت دهد.آن را بسیار مناسب برای مخروط بیرونی و مخروط داخلی آسیاب.

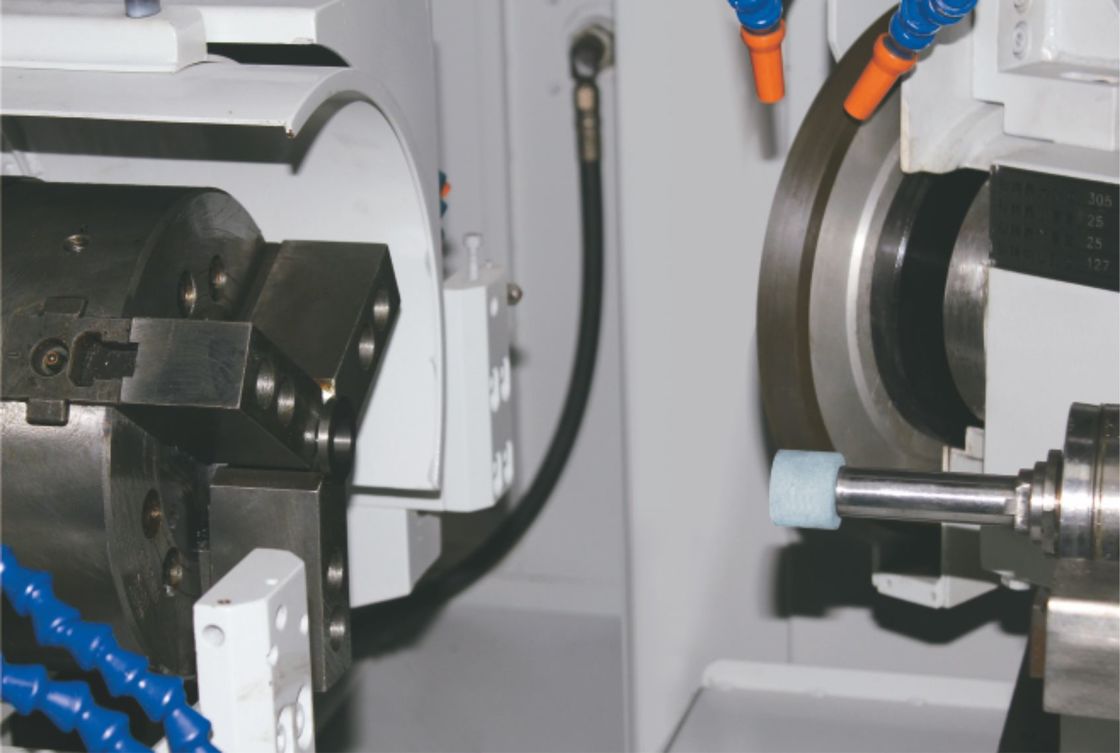

5. اسپندل استوانه ای چرخ آسیاب از ساختار حامل اسپندل با دقت بالا FAG ، ساختار نوع آستین استفاده می کند که نیازی به روانکاری جداگانه ندارد و نگهداری آن آسان است.آن را از تماس فلز به فلز حذف می کند و می تواند یک عمر خدمت تقریبا دائمی به دست آورید. چرخ آسیاب دارای ویژگی های سفتی بالا و دقت بالا است. برای آسیاب قطعات خاص، سرعت چرخ آسیاب می تواند تنظیم شود تا سرعت خطی را افزایش دهد.چرخش داخلی از یک چرخش الکتریکی با سرعت بالا برای جلوگیری از رزونانس موتورهای داخلی و خارجی استفاده می کند.


6. تحقق بخشیدن به حلقه داخلی ، حلقه مخروط داخلی ، حلقه بیرونی و حلقه سطح پایان در یک ماشین.

7. سيستم کنترل عددي سيمنس به عنوان پیکربندي استاندارد، پس از توسعه ثانوي، تمام رابط عمل چینی، آسان به استفاده از. مجهز به موتور servo عملکرد بالا سيمنس،سیستم CNC تجهیزات و سیستم محرک سازگاری بهتر دارند، در عین حال با تعمیر خودکار شن و عملکرد جبران خودکار، برای اطمینان از ثبات و دقت تغذیه و خرد کردن.

مشخصات فنی:
