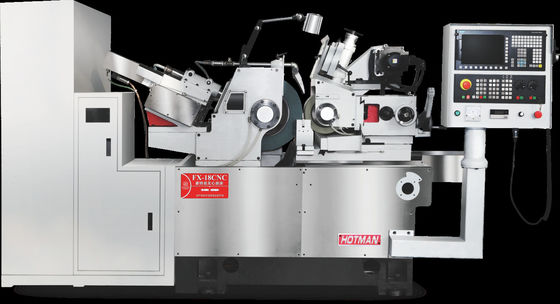

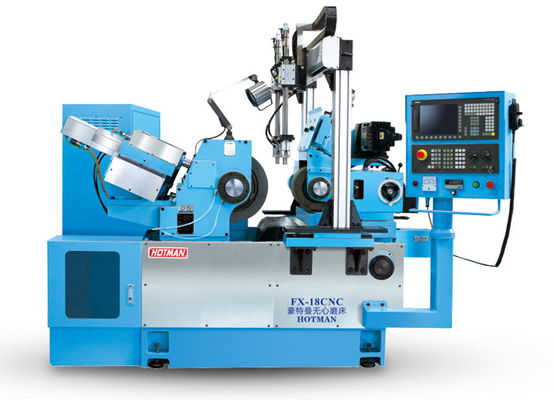

دستگاه آسیاب بدون مرکز خنک کننده هوا 3000RPM 20m/Min

مشخصات فنی:

معرفی ماشین:

1. پايه ماشين و قطعات ساخت اصلي:

پایه ماشین و قطعات اصلی ساختار از آهن ریخته میهانیت (اینوکولی شده) FC-30 ساخته شده است. پس از عادی سازی درمان حرارتی، پایه آهن ریخته و قطعات برای درمان طبیعی پیری باقی می مانند.پایه آهن گچ و قطعات اصلی در ماشین آلات کلاس برتر جهان ماشینکاری می شوند، مانند YASDA، MITSUI SEIKI، TOSHIBA، ELB، و غیره در یک بار clamping. که اطمینان از دقت بالا از آسیاب ها در سطح میکروم.

2. اسپندل:

از اسپندل برند KENTURN از تایوان استفاده کنید. اسپندل از فولاد آلیاژ SNCM-21H ساخته شده است، که سختی آن تا HRC-62 درجه با یک لایه سخت بیش از 1.5 میلی متر، پس از خنک کردن،درمان های حرارتی کربوریزه، و سخت گیری عمیق کنترل شده توسط کامپیوتر. اسپندل از حامل روغن هیدرودینامیک است، با یک جریان کمتر از 0.001mm.

3سیستم تنظیم چرخ انتقال:

   اسپندل چرخ تنظیم کننده از یک موتور محرک سرو مارک دلتا استفاده می کند، با سرعت چرخش متغیر در محدوده 0-250 rpm (کنترل دیجیتال) ، هنگامی که قطر چرخ در طول آسیاب تغییر می کند،سرعت خطی چرخ هنوز هم می تواند ثابت و بهینه نگه داردبرای اطمینان از بهترین کیفیت خرد کردن.

موتور سرو به طور هوشمندانه در حامل چرخ تنظیم شده است، و به طور مستقیم از طریق کمربند های هم زمان، با همان زاویه خم شدن چرخ، اسپینل را هدایت می کند.برای نگه داشتن موازی در تمام طول برای دو کمربند، که می تواند از دست دادن بی وقفه و برخی از ناراحتی های دیگر ناشی از سیستم انتقال زنجیره از نوع قدیمی جلوگیری کند.

4سیستم خنک کننده روغن اسپندل:

سیستم روان کننده خودکار متمرکز (اسپیندل درجه بالا 10 #) از همان پمپ روغن همراه با سیستم هیدرولیک استفاده می کند.وجود دارد دو فیلتر و فشار تنظیم واحد برای اطمینان از زندگی طولانی از پیچ. سیستم خنک کننده دو طرفه می تواند دمای ثابت برای روغن پیچ را حفظ کند.

5راهنماي دو طرفه:

ساختار ثابت دو V می تواند تغذیه دقیق را از طریق پاک کردن دست و روان کردن مداوم تضمین کند.

6سیستم الکتریکی:

قطعات و سیستم های الکتریکی به طور کلی از مارک شنایدر برای عملکرد خوب و عمر طولانی استفاده می کنند.کابینت الکتریکی دارای ارتفاع و حجم بزرگ برای کار آسان و عملکرد تابش گرما عالی.

توضیحات دستگاه:

1. بدن و اجزای آن توسط آهن ریخته شده درجه بالا Milhanna FC30 ریخته شده است، که به صورت مصنوعی درمان گرما عادی شده و سپس با پیری طبیعی درمان می شود. اجزای توسط YASDA پردازش می شوند،ميتسوي سيكي، TOSHIBA، ELB و سایر تجهیزات در سطح جهانی یک بار پردازش کلیمپ. اندازه دقیق می تواند تا سطح میکروم باشد، برای اطمینان از قطعات اصلی تجهیزات با دقت بالا.

2ریل های راهنمای ماشین و پیچ های توپ دقیق به طور مداوم توسط سیستم روان کننده خودکار روان می شوند تا عمر طولانی تر و دقت بیشتری را تضمین کنند.سیستم خنک کننده از بدن جدا شده است برای از بین بردن لرزش و تبعید گرما مطلوب.

3مجهز به سیستم آسیاب خودکار سی ان سی زیمنس 828D، و توسعه ثانویه، عمل دیالوگ انسان-ماشین، با بسیاری از تجهیزات اختیاری برای انتخاب،از جمله دستگاه آسیاب سوراخ داخلیدستگاه اندازه گیری اتوماتیک، دستگاه اندازه گیری قطر بیرونی اتوماتیک و غیره.

4. سیستم تغذیه خرد کردن متشکل از یک V و یک مسیر مسطح از برنج دقیق دست ساخته شده، با سیستم روان کننده خودکار و پیچ توپ خرد دقیق سطح C3،که ميتونه حرکت راحت داشته باشه، دقت موقعیت دهی مکرر عالی و عمر طولانی مسیر.

5. پیکربندی استاندارد اسپندل چرخ آسیاب چهار و دو ساختاری است. اسپندل فشار پویا و ثابت با دقت بالا نیز می تواند انتخاب شود.که دارای ویژگی های دقت چرخش بالا است، سفتی پویا، مقاومت در برابر لرزش خوب، بهره وری آسیاب بالا و کیفیت سطح آسیاب خوب. برای آسیاب قطعه کار خاص، سرعت چرخ آسیاب می تواند تنظیم شود،تا 3500 دور در دقیقه و 60 متر در ثانیه.

6. صندلی دم طراحی شده است تا هم سفت و هم قوی باشد. یک سیلندر کششی فلز آلیاژ سخت شده در بدن آهن ریخته شده طراحی شده است تا هسته بالای MT4 را حمل کند.نیروی جک از سیلندر کشنده را می توان به راحتی با دکمه های تنظیم در عقب تغییر- لوازم جانبی ویژه صندلی دم فشار روغن با پدال برای تسهیل تخلیه قطعات کار.

7. سيستم کنترل عددي سيمنس به عنوان پیکربندي استاندارد، پس از توسعه ثانوي، تمام رابط عمل چینی، آسان به استفاده از. مجهز به موتور servo عملکرد بالا سيمنس،سیستم CNC تجهیزات و سیستم محرک سازگاری بهتر دارند، در عین حال با تعمیر خودکار شن و عملکرد جبران خودکار، برای اطمینان از ثبات و دقت تغذیه و خرد کردن.
