جزئیات محصول:
پرداخت:
|
| چرخ سنگ زنی: | چرخ سنگ زنی الماس | قطر چرخ سنگ زنی: | 200 میلی متر |
|---|---|---|---|
| دقت موتور تغذیه چرخ سنگ زنی: | 0.005 میلی متر | برگشت موتور تغذیه چرخ سنگ زنی: | 0.005 میلی متر |
| قدرت موتور تغذیه چرخ سنگ زنی: | 1.5 کیلو وات | تکرار شدن موتور تغذیه چرخ آسیاب: | 0.002 میلی متر |
| رزولوشن موتور تغذیه چرخ سنگ زنی: | 0.001 میلی متر | زمان پاسخگویی موتور تغذیه چرخ سنگ زنی: | 0.2S |
| سرعت موتور تغذیه چرخ سنگ زنی: | 0-3000 دور در دقیقه | چرخ آسیاب تغذیه موتور ضربه: | 200 میلی متر |
| گشتاور موتور تغذیه چرخ سنگ زنی: | 20 نیوتن متر | سرعت تغذیه چرخ سنگ زنی: | 0-3000 میلی متر در دقیقه |
| قدرت موتور چرخ سنگ زنی: | 4 کیلو وات | سرعت چرخ سنگ زنی: | 3000 دور در دقیقه |
| نام: | ماشین سنگ زنی ابزار CNC | ||
| برجسته کردن: | ماشین آسیاب ابزار CNC عملی,ماشین آسیاب ابزار CNC سرو موتور,ماشین تراش ماشین آلات چند منظره ای CNC,CNC Tool Grinding Machine Servo Motor,Multiscene CNC Tool Cutter Grinding Machine |
||

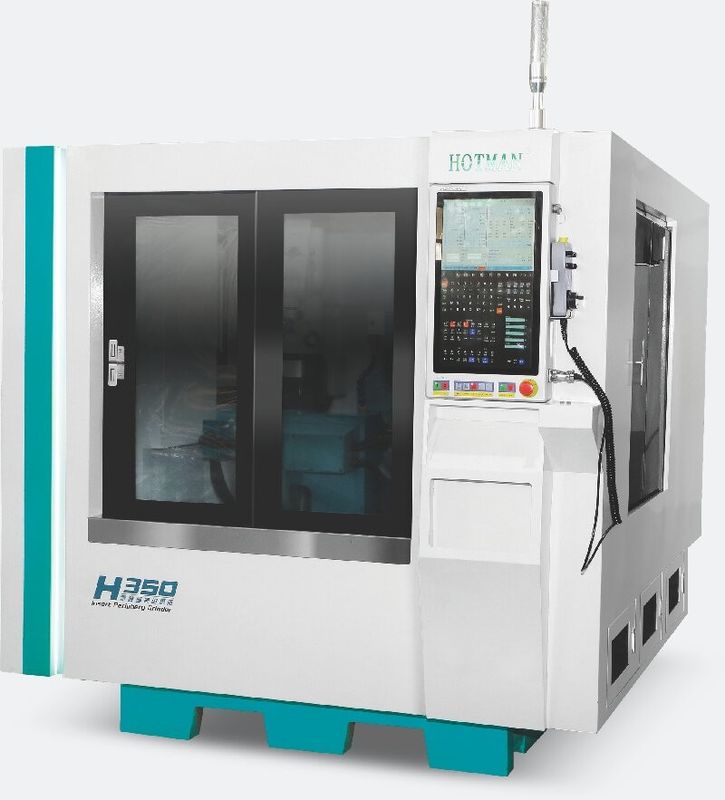

H350
توضیحات دستگاه:
1. بدن و اجزای آن توسط آهن ریخته شده درجه بالا Milhanna FC30 ریخته شده است، که به صورت مصنوعی درمان گرما عادی شده و سپس با پیری طبیعی درمان می شود. اجزای توسط YASDA پردازش می شوند،ميتسوي سيكي، TOSHIBA، ELB و سایر تجهیزات در سطح جهانی یک بار پردازش کلیمپ. اندازه دقیق می تواند تا سطح میکروم باشد، برای اطمینان از قطعات اصلی تجهیزات با دقت بالا.
2ریل های راهنمای ماشین و پیچ های توپ دقیق به طور مداوم توسط سیستم روان کننده خودکار روان می شوند تا عمر طولانی تر و دقت بیشتری را تضمین کنند.سیستم خنک کننده از بدن جدا شده است برای از بین بردن لرزش و تبعید گرما مطلوب.
3مجهز به سیستم آسیاب خودکار سی ان سی زیمنس 828D، و توسعه ثانویه، عمل دیالوگ انسان-ماشین، با بسیاری از تجهیزات اختیاری برای انتخاب،از جمله دستگاه آسیاب سوراخ داخلیدستگاه اندازه گیری اتوماتیک، دستگاه اندازه گیری قطر بیرونی اتوماتیک و غیره.
4. سیستم تغذیه خرد کردن متشکل از یک V و یک مسیر مسطح از برنج دقیق دست ساخته شده، با سیستم روان کننده خودکار و پیچ توپ خرد دقیق سطح C3،که ميتونه حرکت راحت داشته باشه، دقت موقعیت دهی مکرر عالی و عمر طولانی مسیر.
5. پیکربندی استاندارد اسپندل چرخ آسیاب چهار و دو ساختاری است. اسپندل فشار پویا و ثابت با دقت بالا نیز می تواند انتخاب شود.که دارای ویژگی های دقت چرخش بالا است، سفتی پویا، مقاومت در برابر لرزش خوب، بهره وری آسیاب بالا و کیفیت سطح آسیاب خوب. برای آسیاب قطعه کار خاص، سرعت چرخ آسیاب می تواند تنظیم شود،تا 3500 دور در دقیقه و 60 متر در ثانیه.
6. صندلی دم طراحی شده است تا هم سفت و هم قوی باشد. یک سیلندر کششی فلز آلیاژ سخت شده در بدن آهن ریخته شده طراحی شده است تا هسته بالای MT4 را حمل کند.نیروی جک از سیلندر کشنده را می توان به راحتی با دکمه های تنظیم در عقب تغییر- لوازم جانبی ویژه صندلی دم فشار روغن با پدال برای تسهیل تخلیه قطعات کار.
7. سيستم کنترل عددي سيمنس به عنوان پیکربندي استاندارد، پس از توسعه ثانوي، تمام رابط عمل چینی، آسان به استفاده از. مجهز به موتور servo عملکرد بالا سيمنس،سیستم CNC تجهیزات و سیستم محرک سازگاری بهتر دارند، در عین حال با تعمیر خودکار شن و عملکرد جبران خودکار، برای اطمینان از ثبات و دقت تغذیه و خرد کردن.
مشخصات فنی:
| پروژه | واحد | مدل:FX32P-60CNC | |
|
ظرفیت پردازش
|
حداکثر قطر چرخش میز | mm | 320 |
|
حداکثر فاصله بین دو انگشت |
mm | 600 | |
| حداکثر قطر آسیاب | mm | 320 | |
| حداکثر بارگذاری بین دو قلب parietal | کیلوگرم ((ب) | 60 ((کار بالا) / 20 (فقط کار) | |
| اندازه چرخ آسیاب (قطر × عرض × دیافراگم) | mm | 455×38 ((32-50) ×127 | |
| سرعت چرخ آسیاب | rpm | 1650 | |
| حداکثر سرعت خطی چرخ آسیاب | m/s | 40 ((چرخ خردکن سرعت بالا تا 65) | |
| پانسمان چرخ آسیاب | mm | نوع اتوماتیک | |
|
سر چرخ آسیاب |
زاویه تغذیه | درجه | 90 |
| ضربه تغذیه | mm | 250 | |
| محور X سرعت حرکت سریع | m/min | 6 | |
| حداقل تغذیه در محور X | mm | 0.001 | |
|
قاب سر |
سرعت پیچ | rpm | 50 تا 500 |
| شکل اسپندل | همزمان یا در مرکز | ||
| مشخصات انگشت | MT-4 | ||
|
صندلی پشت |
فاصله تلسکوپی اتوماتیک | mm | 40 |
| مشخصات انگشت | MT-4 | ||
|
میز کار |
سرعت حرکت سریع در محور Z | m/min | 8 |
| حداقل تغذیه در محور z | mm | 0.001 | |
| حداکثر سفر | mm | 550 | |
| زاویه چرخش | درجه | + 6/-9 | |
|
موتور |
موتور چرخ آسیاب | KW | 3.75/55 |
| موتور تغذیه محور X (سرو) | KW | 2.2 | |
| موتور تغذیه محور Z (سروا) | KW | 2.2 | |
| موتور فندلی فریم سر | KW | 0.75 | |
| موتور پمپ خنک کننده | KW | 0.75 | |
| موتور روغن روان کننده | KW | 0.25*2 | |
| موتور پمپ روغن دم | KW | 0.75 | |
|
سایر |
وزن خالص ماشین | کیلوگرم | 3300 |
| وزن کل ماشین | کیلوگرم | 3500 | |
| اندازه بسته (طول * عرض * ارتفاع) | mm | ۲۸۰۰*۲۰۰۰*۲۰۰۰ | |
آسان برای کار - آسان برای استفاده از سیستم عامل CNC
توسط HOTMAN HOTMAN و LINUC RHENNAK توسعه نسل جدید نرم افزار برنامه نویسی گرافیکی کاربر پسند، دارای یک تنظیم ساده و سریع و رابط کاربری بصری،نیازی به ورودی کد G و زیرروتین های پیچیده اپراتور ندارند.، ساده و آسان برای یادگیری عملیات، به طوری که برنامه نویسی و تنظیم سریعتر. تجربه کاربر و عملکرد احساس عالی است.
