جزئیات محصول:
پرداخت:
|
| قطر چرخ سنگ زنی: | 200 میلی متر | قدرت موتور تغذیه چرخ سنگ زنی: | 0.75 کیلووات |
|---|---|---|---|
| سرعت موتور تغذیه چرخ سنگ زنی: | 1450 دور در دقیقه | سرعت تغذیه چرخ آسیاب: | 0-3 متر در دقیقه |
| زاویه چرخش سر چرخ سنگ زنی: | ±30 درجه | قدرت موتور تغذیه چرخشی سر چرخ سنگ زنی: | 0.75 کیلووات |
| سرعت موتور تغذیه چرخشی سر چرخ سنگ زنی: | 1450 دور در دقیقه | سرعت تغذیه چرخشی سر چرخ سنگ زنی: | 0-3 متر در دقیقه |
| قدرت موتور چرخشی سر چرخ سنگ زنی: | 0.75 کیلووات | سرعت موتور چرخشی سر چرخ سنگزنی: | 1450 دور در دقیقه |
| سرعت چرخش سر چرخ سنگ زنی: | 0.1-2.5 دور در دقیقه | قدرت موتور چرخ سنگ زنی: | 2.2 کیلو وات |
| سرعت موتور چرخ سنگ زنی: | 1450 دور در دقیقه | سرعت چرخ سنگ زنی: | 1450 دور در دقیقه |

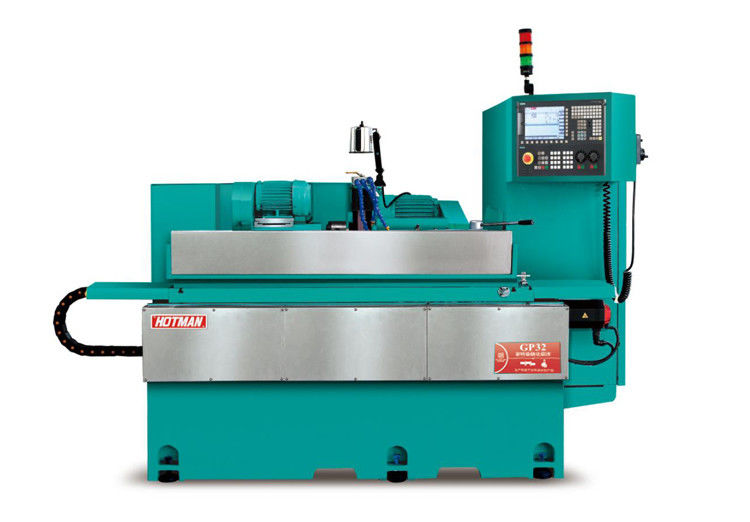

| نام محصول: | ماشین سنگ زنی میل بادامک | ||
| برجسته کردن: | 0.75 کيلووايت ماشين تراشنده شفت,ماشین آسیاب آبه کش عملی,استفاده مقاوم کامپشافت تجهیزات آسیاب,Camshaft Grinding Machine Practical,Wear Resistant Camshaft Grinding equipment |
||
توضیحات دستگاه:
1. بدن و اجزای آن توسط آهن ریخته شده درجه بالا Milhanna FC30 ریخته شده است، که به صورت مصنوعی درمان گرما عادی شده و سپس با پیری طبیعی درمان می شود. اجزای توسط YASDA پردازش می شوند،ميتسوي سيكي، TOSHIBA، ELB و سایر تجهیزات در سطح جهانی یک بار پردازش کلیمپ. اندازه دقیق می تواند تا سطح میکروم باشد، برای اطمینان از قطعات اصلی تجهیزات با دقت بالا.
2ریل های راهنمای ماشین و پیچ های توپ دقیق به طور مداوم توسط سیستم روان کننده خودکار روان می شوند تا عمر طولانی تر و دقت بیشتری را تضمین کنند.سیستم خنک کننده از بدن جدا شده است برای از بین بردن لرزش و تبعید گرما مطلوب.
3مجهز به سیستم آسیاب خودکار سی ان سی زیمنس 828D، و توسعه ثانویه، عمل دیالوگ انسان-ماشین، با بسیاری از تجهیزات اختیاری برای انتخاب،از جمله دستگاه آسیاب سوراخ داخلیدستگاه اندازه گیری اتوماتیک، دستگاه اندازه گیری قطر بیرونی اتوماتیک و غیره.
4. سیستم تغذیه خرد کردن متشکل از یک V و یک مسیر مسطح از برنج دقیق دست ساخته شده، با سیستم روان کننده خودکار و پیچ توپ خرد دقیق سطح C3،که ميتونه حرکت راحت داشته باشه، دقت موقعیت دهی مکرر عالی و عمر طولانی مسیر.
5. پیکربندی استاندارد اسپندل چرخ آسیاب چهار و دو ساختاری است. اسپندل فشار پویا و ثابت با دقت بالا نیز می تواند انتخاب شود.که دارای ویژگی های دقت چرخش بالا است، سفتی پویا، مقاومت در برابر لرزش خوب، بهره وری آسیاب بالا و کیفیت سطح آسیاب خوب. برای آسیاب قطعه کار خاص، سرعت چرخ آسیاب می تواند تنظیم شود،تا 3500 دور در دقیقه و 60 متر در ثانیه.
6. صندلی دم طراحی شده است تا هم سفت و هم قوی باشد. یک سیلندر کششی فلز آلیاژ سخت شده در بدن آهن ریخته شده طراحی شده است تا هسته بالای MT4 را حمل کند.نیروی جک از سیلندر کشنده را می توان به راحتی با دکمه های تنظیم در عقب تغییر- لوازم جانبی ویژه صندلی دم فشار روغن با پدال برای تسهیل تخلیه قطعات کار.
7. سيستم کنترل عددي سيمنس به عنوان پیکربندي استاندارد، پس از توسعه ثانوي، تمام رابط عمل چینی، آسان به استفاده از. مجهز به موتور servo عملکرد بالا سيمنس،سیستم CNC تجهیزات و سیستم محرک سازگاری بهتر دارند، در عین حال با تعمیر خودکار شن و عملکرد جبران خودکار، برای اطمینان از ثبات و دقت تغذیه و خرد کردن.
مشخصات فنی:
| پروژه | واحد | مدل:FX32P-60CNC | |
| حداکثر قطر چرخش میز | mm | 320 |
حداکثر فاصله بین | mm | 600 | |
| حداکثر قطر آسیاب | mm | 320 | |
| حداکثر بارگذاری بین دو قلب parietal | کیلوگرم ((ب) | 60 ((کار بالا) / 20 (فقط کار) | |
| اندازه چرخ آسیاب (قطر × عرض × دیافراگم) | mm | 455×38 ((32-50) ×127 | |
| سرعت چرخ آسیاب | rpm | 1650 | |
| حداکثر سرعت خطی چرخ آسیاب | m/s | 40 ((چرخ خردکن سرعت بالا تا 65) | |
| پانسمان چرخ آسیاب | mm | نوع اتوماتیک | |
| زاویه تغذیه | درجه | 90 |
| ضربه تغذیه | mm | 250 | |
| محور X سرعت حرکت سریع | m/min | 6 | |
| حداقل تغذیه در محور X | mm | 0.001 | |
قاب سر | سرعت پیچ | rpm | 50 تا 500 |
| شکل اسپندل | همزمان یا در مرکز | ||
| مشخصات انگشت | MT-4 | ||
صندلی پشت | فاصله تلسکوپی اتوماتیک | mm | 40 |
| مشخصات انگشت | MT-4 | ||
میز کار | سرعت حرکت سریع در محور Z | m/min | 8 |
| حداقل تغذیه در محور z | mm | 0.001 | |
| حداکثر سفر | mm | 550 | |
| زاویه چرخش | درجه | + 6/-9 | |
| موتور چرخ آسیاب | KW | 3.75/55 |
| موتور تغذیه محور X (سرو) | KW | 2.2 | |
| موتور تغذیه محور Z (سروا) | KW | 2.2 | |
| موتور فندلی فریم سر | KW | 0.75 | |
| موتور پمپ خنک کننده | KW | 0.75 | |
| موتور روغن روان کننده | KW | 0.25*2 | |
| موتور پمپ روغن دم | KW | 0.75 | |
| وزن خالص ماشین | کیلوگرم | 3300 |
| وزن کل ماشین | کیلوگرم | 3500 | |
| اندازه بسته (طول * عرض * ارتفاع) | mm | ۲۸۰۰*۲۰۰۰*۲۰۰۰ | |
(1) اسپندل مرکز کار قابل حرکت با رمزگذاری داخلی Renishaw.
(2) ظرفیت بار چک 150Nm
(3) محموله توپ تماس زاویه ای دقیق
(4) گردی ≤1μm
(5) زاویه بزرگ چرخش
(6) مایع خنک کننده در مرکز
(7) توسط موتور هم زمان مغناطیس دائمی رانده می شود
(8) عملکرد توقف موقعیت
سر کار با سفتی بالا با مرکز کار متحرک، توسط یک لاغری توپ کنتاکت زاویه ای با سفتی بالا و دقت بالا و یک لاغری رول مخروطی پشتیبانی می شود.که باعث می شود فندل با ثبات و سفتی شدید باشد..
چک مخروطی MT-4 در اسپندل استفاده می شود، با یک سوراخ مرکزی φ24mm، که دستگاه تنش تثبیت کننده و همچنین مایع خنک کننده می تواند از طریق آن عبور کند.
سر کار توسط یک موتور سرو دیجیتال AC Sodick با سرعت متغیر هدایت می شود. قطعات نامنظم می توانند به دلیل موقعیت سریع و دقیق پیچ و محور X و محور C تعاملی خرد شوند.
2طراحی سر کار انعطاف پذیر:
سر کار بر روی یک پایه چرخشی با زاویه چرخش -45° تا +45° ثابت است.
مایع خنک کننده به سر کار، مخزن دم و سر چرخ آسیاب از طریق توزیع کننده توزیع می شود تا ماشین را در حداکثر میزان در ثبات حرارتی نگه دارد.
لبه ی دتم میز کار درست زیر مرکز پیچ طراحی شده است که می تواند از گرمای مایع خنک کننده در میز کار جلوگیری کند. سر کار مجهز به دستگاه شناور هوا است.
3نرم افزار حرفه ای CNC تولید شده توسط Hotman و Lynuc:
