GP32-سختی بالا و پایه با کیفیت بالا

سفتی بالا و پایه با کیفیت بالا:

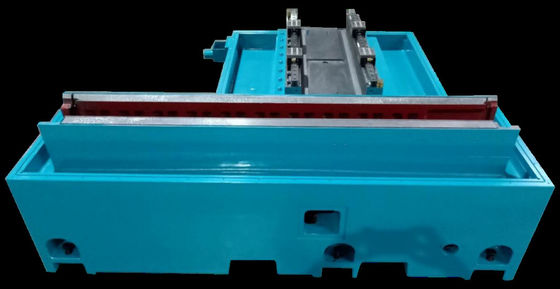

1مفهوم طراحی پایه ماشین و ساختارهای اصلی:

در طول خرد کردن، مهم ترین مورد حفظ دقت است، که به عملکرد ثبات حرارتی و نه ضد لرزش بستگی دارد.آهن گچ خودش دارای یک ضریب بسیار پایین از گسترش گرما است، اما رسانایی گرما بسیار خوب، در مقایسه با گرانیت ساخته شده توسط انسان وجود دارد مقدار زیادی از گرما در طول خرد شدن و آن را می تواند به طور مساوی از طریق پایه آهن ریخته شده انجام می شود، بنابراین،دستگاه در یک حالت حرارتی پایدار نگهداری می شود..

تمام قطعات اصلی ساختاری از آهن یا فولاد فولادی با کیفیت بالا ساخته شده اند، از جمله سر چرخ، سر کار، مخزن دم، پیچ و نگهدارنده های استوانه.که بدن ماشین را با مواد مداوم و مشابه تضمین می کند، و همچنین ثبات حرارتی ثابت.

هر گونه تغییر گرمایی که در زمان کوتاه رخ داده است، از طریق پایه ماشین آهن ریخته جبران می شود، که بهتر از فولاد یا گرینیت ساخته شده توسط انسان است.

علاوه بر این، ساختار آهن ریخته دارای سفتی بالا و عملکرد جذب ارتعاش خوب است، بهتر از گرینیت ساخته شده توسط انسان.

2راهنمای طولی (محور Z) و افقی (محور X) پشتیبانی کامل:

سطوح پشت سر میز کار در یک طرف شکل V و در طرف دیگر مسطح هستند. و این ساختار دارای سفتی خوب و ظرفیت بار سنگین است.سطوح لغزنده در معرض به دست شلاق برای دقت بالا. راهنماهای کششی با پوشش Turcite® پوشانده شده اند که خود روان کننده است و همچنین ضریب اصطکاک بسیار پایین است.

3لوله کش و پیچ توپ:

در میز کار (محور Z) از لاغرهای بسیار دقیق استفاده می شود ، همراه با پیچ توپ و مغز با دقت بالا از استاندارد THK ژاپنی.

4.راهنماهای تغذیه افقی (محور X تغذیه سر چرخ):

5.تکرار محور X و دقت موقعیت (اینترفرومتر لیزر رنیشو):

 راهنمای خطی در محور افقی X استفاده می شود، برای اطمینان از حرکت خطی با دقت بالا و کم

اصطکاک. راهنمای لغزنده رولر دارای ظرفیت بار بسیار بالایی است. موتور خطی سودیک می تواند لرزش را در هنگام حرکت بر روی تغییر مغناطیس از بین ببرد. حداکثر نیروی فشار در زمان کوتاه: 1660-3060N.Haidenhain افزونه رولر شبکه با وضوح سطح نانو، دقت تغذیه محور X را تضمین می کند تا خطای مداخله را کاهش دهد.

6. سر خرد کننده با دقت بالا و سفتی بالا آب-استاتیک-دینامیک:

توضیحات دستگاه:

1. بدن و اجزای آن توسط آهن ریخته شده درجه بالا Milhanna FC30 ریخته شده است، که به صورت مصنوعی درمان گرما عادی شده و سپس با پیری طبیعی درمان می شود. اجزای توسط YASDA پردازش می شوند،ميتسوي سيكي، TOSHIBA، ELB و سایر تجهیزات در سطح جهانی یک بار پردازش کلیمپ. اندازه دقیق می تواند تا سطح میکروم باشد، برای اطمینان از قطعات اصلی تجهیزات با دقت بالا.

2ریل های راهنمای ماشین و پیچ های توپ دقیق به طور مداوم توسط سیستم روان کننده خودکار روان می شوند تا عمر طولانی تر و دقت بیشتری را تضمین کنند.سیستم خنک کننده از بدن جدا شده است برای از بین بردن لرزش و تبعید گرما مطلوب.

3مجهز به سیستم آسیاب خودکار سی ان سی زیمنس 828D، و توسعه ثانویه، عمل دیالوگ انسان-ماشین، با بسیاری از تجهیزات اختیاری برای انتخاب،از جمله دستگاه آسیاب سوراخ داخلیدستگاه اندازه گیری اتوماتیک، دستگاه اندازه گیری قطر بیرونی اتوماتیک و غیره.

4. سیستم تغذیه خرد کردن متشکل از یک V و یک مسیر مسطح از برنج دقیق دست ساخته شده، با سیستم روان کننده خودکار و پیچ توپ خرد دقیق سطح C3،که ميتونه حرکت راحت داشته باشه، دقت موقعیت دهی مکرر عالی و عمر طولانی مسیر.

5. پیکربندی استاندارد اسپندل چرخ آسیاب چهار و دو ساختاری است. اسپندل فشار پویا و ثابت با دقت بالا نیز می تواند انتخاب شود.که دارای ویژگی های دقت چرخش بالا است، سفتی پویا، مقاومت در برابر لرزش خوب، بهره وری آسیاب بالا و کیفیت سطح آسیاب خوب. برای آسیاب قطعه کار خاص، سرعت چرخ آسیاب می تواند تنظیم شود،تا 3500 دور در دقیقه و 60 متر در ثانیه.

6. صندلی دم طراحی شده است تا هم سفت و هم قوی باشد. یک سیلندر کششی فلز آلیاژ سخت شده در بدن آهن ریخته شده طراحی شده است تا هسته بالای MT4 را حمل کند.نیروی جک از سیلندر کشنده را می توان به راحتی با دکمه های تنظیم در عقب تغییر- لوازم جانبی ویژه صندلی دم فشار روغن با پدال برای تسهیل تخلیه قطعات کار.

7. سيستم کنترل عددي سيمنس به عنوان پیکربندي استاندارد، پس از توسعه ثانوي، تمام رابط عمل چینی، آسان به استفاده از. مجهز به موتور servo عملکرد بالا سيمنس،سیستم CNC تجهیزات و سیستم محرک سازگاری بهتر دارند، در عین حال با تعمیر خودکار شن و عملکرد جبران خودکار، برای اطمینان از ثبات و دقت تغذیه و خرد کردن.

مشخصات فنی:
