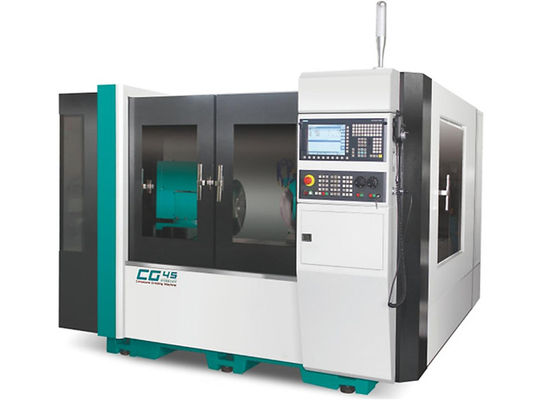

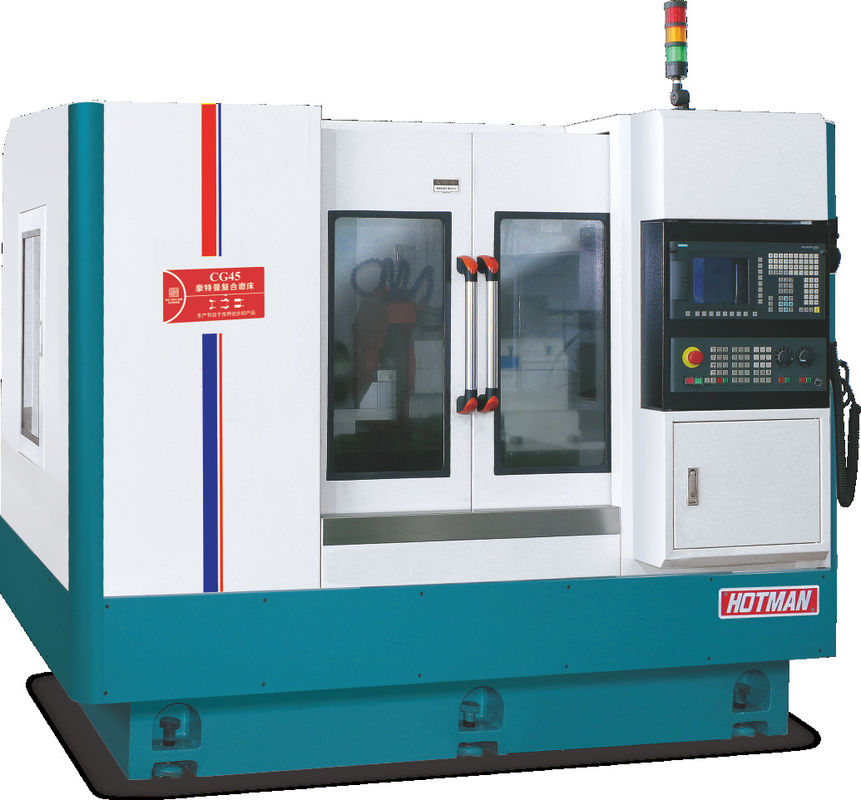

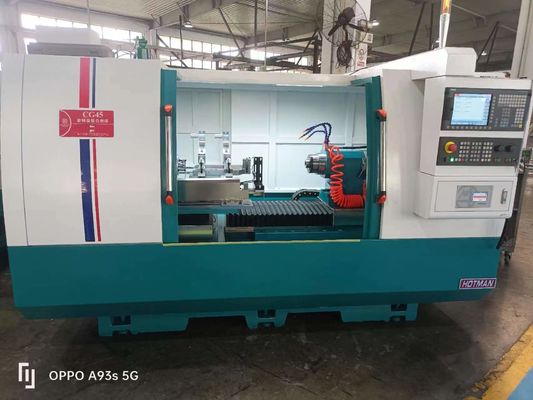

ماشین آسیاب جهانی صنعتی CNC مقاوم به لباس عملی CG45

ماشین خردکن جهانی -CG45

توضیحات دستگاه:

1. بدن و اجزای آن توسط آهن ریخته شده درجه بالا Milhanna FC30 ریخته شده است، که به صورت مصنوعی درمان گرما عادی شده و سپس با پیری طبیعی درمان می شود. اجزای توسط YASDA پردازش می شوند،ميتسوي سيكي، TOSHIBA، ELB و سایر تجهیزات در سطح جهانی یک بار پردازش کلیمپ. اندازه دقیق می تواند تا سطح میکروم باشد، برای اطمینان از قطعات اصلی تجهیزات با دقت بالا.

2ریل های راهنمای ماشین و پیچ های توپ دقیق به طور مداوم توسط سیستم روان کننده خودکار روان می شوند تا عمر طولانی تر و دقت بیشتری را تضمین کنند.سیستم خنک کننده از بدن جدا شده است برای از بین بردن لرزش و تبعید گرما مطلوب.

3مجهز به سیستم آسیاب خودکار سی ان سی زیمنس 828D، و توسعه ثانویه، عمل دیالوگ انسان-ماشین، با بسیاری از تجهیزات اختیاری برای انتخاب،از جمله دستگاه آسیاب سوراخ داخلیدستگاه اندازه گیری اتوماتیک، دستگاه اندازه گیری قطر بیرونی اتوماتیک و غیره.

4. سیستم تغذیه خرد کردن متشکل از یک V و یک مسیر مسطح از برنج دقیق دست ساخته شده، با سیستم روان کننده خودکار و پیچ توپ خرد دقیق سطح C3،که ميتونه حرکت راحت داشته باشه، دقت موقعیت دهی مکرر عالی و عمر طولانی مسیر.

5. پیکربندی استاندارد اسپندل چرخ آسیاب چهار و دو ساختاری است. اسپندل فشار پویا و ثابت با دقت بالا نیز می تواند انتخاب شود.که دارای ویژگی های دقت چرخش بالا است، سفتی پویا، مقاومت در برابر لرزش خوب، بهره وری آسیاب بالا و کیفیت سطح آسیاب خوب. برای آسیاب قطعه کار خاص، سرعت چرخ آسیاب می تواند تنظیم شود،تا 3500 دور در دقیقه و 60 متر در ثانیه.

6. صندلی دم طراحی شده است تا هم سفت و هم قوی باشد. یک سیلندر کششی فلز آلیاژ سخت شده در بدن آهن ریخته شده طراحی شده است تا هسته بالای MT4 را حمل کند.نیروی جک از سیلندر کشنده را می توان به راحتی با دکمه های تنظیم در عقب تغییر- لوازم جانبی ویژه صندلی دم فشار روغن با پدال برای تسهیل تخلیه قطعات کار.

7. سيستم کنترل عددي سيمنس به عنوان پیکربندي استاندارد، پس از توسعه ثانوي، تمام رابط عمل چینی، آسان به استفاده از. مجهز به موتور servo عملکرد بالا سيمنس،سیستم CNC تجهیزات و سیستم محرک سازگاری بهتر دارند، در عین حال با تعمیر خودکار شن و عملکرد جبران خودکار، برای اطمینان از ثبات و دقت تغذیه و خرد کردن.

مشخصات فنی:

توضیحات ماشین:

1.پایه ماشین و قطعات ساختاری اصلی:

پایه ماشین و قطعات ساختاری اصلی از آهن ریخته میهانیت FC-30 ساخته شده اند. پس از عادی سازی درمان حرارتی، پایه آهن ریخته و قطعات برای درمان طبیعی پیری باقی می مانند.پایه آهن گچ و قطعات اصلی در ماشین آلات کلاس برتر جهان ماشینکاری می شوند، مانند YASDA، MITSUI SEIKI، TOSHIBA، ELB، و غیره در یک بار clamping. که اطمینان از دقت بالا از آسیاب ها در سطح میکروم.

2. سیستم روانکاری خودکار متمرکز:

یک سیستم روان کننده خودکار متمرکز به طور مداوم راهنماهای خطی ماشین و پیچ های توپ را روان می کند، که طول عمر طولانی تر و دقت بالا را تضمین می کند.و سیستم خنک کننده با پایه ماشین جدا شده است، که لرزش را از بین می برد و به تشعشع گرما کمک می کند.

3سیستم اتوماتیک:

قفل کردن در یک زمان، از جمله قفل کردن بخش در یک زمان، آسیاب دایره داخلی، آسیاب دایره خارجی، آسیاب سطح انتهای، آسیاب مخروط، آسیاب پروفایل و آسیاب کامپوزیت در یک ماشین.

مجهز به سیستم CNC سیمنز به عنوان استاندارد، و بسیاری از واحدهای اختیاری، مانند دستگاه چرخش خودکار سر کار، دستگاه اندازه گیری قطر خودکار، دستگاه اندازه گیری سطح انتهای خودکار،فیلتر نوار کاغذی مغناطیسی (برای خرد کردن خمیر)، و جمع آوری کننده مه نفت و غیره

4.توليدات دستي چرخش مي کنند:

برای مخروط بیرونی و مخروط داخلی خرد کردن، سر استاک می تواند به صورت دستی چرخش.

5. داروخانه ها به طور خودکار چرخش می کنند (اختیاری):

این موتور DD دقیق اختیاری است (راهبری مستقیم) و فرمانده شبکه های هایدن هاین، که می تواند مخزن سر را با دقت از طریق سیستم CNC حرکت دهد.آن را بسیار مناسب برای مخروط بیرونی و مخروط داخلی آسیاب.

موتور DD (روند مستقیم) (اختیاری)

6. محور چرخ:

اسپندل چرخ آسیاب خارجی سفارشی از بیئرینگ های با دقت بالا FAG استفاده می کند که خود روان کننده و نگهداری آسان هستند.که باعث می شه که عمر خیلی طولانی داشته باشهسرعت چرخش پیچ سخت و دقیق بالا می تواند برای افزایش سرعت خطی در صورت لزوم تنظیم شود. چرخ آسیاب داخلی از یک پیچ بسیار سریع استفاده می کند.که می تواند از رزونانس با پیچ بیرونی جلوگیری کند.

7. سيستم CNC:

سیستم سی ان سی زیمنس در آسیاب استفاده می شود و پس از توسعه بیشتر، یک رابط انسان-ماشین بی نقص به زبان چینی ایجاد می شود.برای سازگاری بهتر بین سیستم کنترل و سیستم رانندگی، از موتور سرو کارایی Siemens استفاده می شود. این سیستم دارای لباس چرخ اتوماتیک و عملکرد آٹو آفست است که دقت و ثبات تغذیه و آسیاب را تضمین می کند.

8واحد های سفارشی:

آسیاب بیرونی خم شده + آسیاب داخلی آسیاب مستقیم خارجی + آسیاب داخلی آسیاب داخلی دوگانه

9اندازه گیری قطر بیرونی سفارشی و اندازه گیری سطح انتهای:

(مارپوس) اندازه گیری قطر بیرونی، اندازه گیری و جابجایی در زمان واقعی (مارپوس) اندازه گیری سطح پایان،Measure and offset                                                                                                                                                                                                 in real  time

9روش خرد کردن:

در یک ماشین خرد کردن دایره داخلی، خرد کردن مخروط داخلی، خرد کردن دایره بیرونی و خرد کردن سطح پایان را تحقق بخشید.
