جزئیات محصول:
پرداخت:
|
| دقت سنگ زنی: | 0.005 میلی متر | سر سنگ زنی: | 2 |
|---|---|---|---|
| موتور سر خرد: | 0.75 کیلووات | سرعت سر سنگ زنی: | 0-3000 دور در دقیقه |
| محدوده آسیاب: | 0-100 میلی متر | چرخ سنگ زنی: | 150 میلی متر |
| نام: | دستگاه آسیاب CNC | قدرت: | 2.2 کیلو وات |
| ظرفیت پردازش: | 100 عدد در دقیقه | دقت پردازش: | 0.005 میلی متر |
| محدوده پردازش: | 0-100 میلی متر | سرعت: | 3000 دور در دقیقه |
| نوع: | ماشین سنگ زنی | ولتاژ: | 220 ولت |
| وزن: | 150 کیلوگرم | ||
| برجسته کردن: | ماشین آسیاب CNC بدون مرکز,ماشین آسیاب CNC 1350RPM,ماشین های آسیاب بی مرکز چند منظوره,CNC Grinder Machine 1350RPM,Multipurpose Centerless Grinding Machines |
||

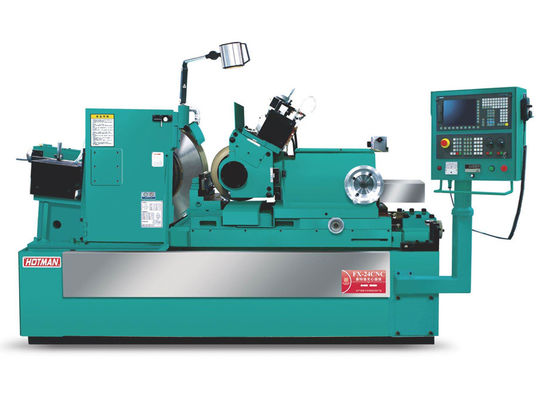

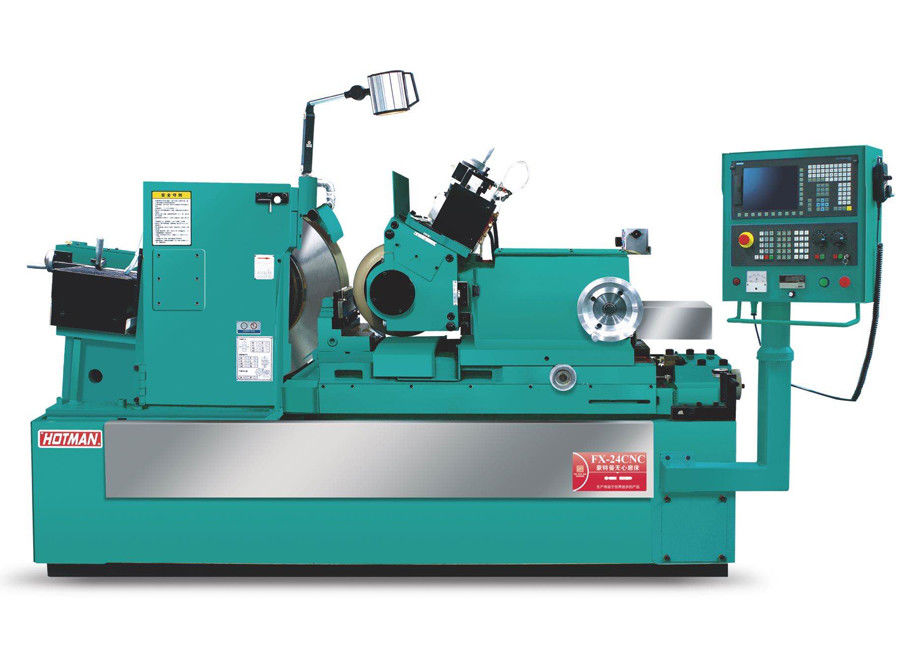

ماشین آسیاب بدون مرکز FX-24CNC-3
توضیحات دستگاه:
1. بدن و اجزای آن توسط آهن ریخته شده درجه بالا Milhanna FC30 ریخته شده است، که به صورت مصنوعی درمان گرما عادی شده و سپس با پیری طبیعی درمان می شود. اجزای توسط YASDA پردازش می شوند،ميتسوي سيكي، TOSHIBA، ELB و سایر تجهیزات در سطح جهانی یک بار پردازش کلیمپ. اندازه دقیق می تواند تا سطح میکروم باشد، برای اطمینان از قطعات اصلی تجهیزات با دقت بالا.
2ریل های راهنمای ماشین و پیچ های توپ دقیق به طور مداوم توسط سیستم روان کننده خودکار روان می شوند تا عمر طولانی تر و دقت بیشتری را تضمین کنند.سیستم خنک کننده از بدن جدا شده است برای از بین بردن لرزش و تبعید گرما مطلوب.
3مجهز به سیستم آسیاب خودکار سی ان سی زیمنس 828D، و توسعه ثانویه، عمل دیالوگ انسان-ماشین، با بسیاری از تجهیزات اختیاری برای انتخاب،از جمله دستگاه آسیاب سوراخ داخلیدستگاه اندازه گیری اتوماتیک، دستگاه اندازه گیری قطر بیرونی اتوماتیک و غیره.
4. سیستم تغذیه خرد کردن متشکل از یک V و یک مسیر مسطح از برنج دقیق دست ساخته شده، با سیستم روان کننده خودکار و پیچ توپ خرد دقیق سطح C3،که ميتونه حرکت راحت داشته باشه، دقت موقعیت دهی مکرر عالی و عمر طولانی مسیر.
5. پیکربندی استاندارد اسپندل چرخ آسیاب چهار و دو ساختاری است. اسپندل فشار پویا و ثابت با دقت بالا نیز می تواند انتخاب شود.که دارای ویژگی های دقت چرخش بالا است، سفتی پویا، مقاومت در برابر لرزش خوب، بهره وری آسیاب بالا و کیفیت سطح آسیاب خوب. برای آسیاب قطعه کار خاص، سرعت چرخ آسیاب می تواند تنظیم شود،تا 3500 دور در دقیقه و 60 متر در ثانیه.
6. صندلی دم طراحی شده است تا هم سفت و هم قوی باشد. یک سیلندر کششی فلز آلیاژ سخت شده در بدن آهن ریخته شده طراحی شده است تا هسته بالای MT4 را حمل کند.نیروی جک از سیلندر کشنده را می توان به راحتی با دکمه های تنظیم در عقب تغییر- لوازم جانبی ویژه صندلی دم فشار روغن با پدال برای تسهیل تخلیه قطعات کار.
7. سيستم کنترل عددي سيمنس به عنوان پیکربندي استاندارد، پس از توسعه ثانوي، تمام رابط عمل چینی، آسان به استفاده از. مجهز به موتور servo عملکرد بالا سيمنس،سیستم CNC تجهیزات و سیستم محرک سازگاری بهتر دارند، در عین حال با تعمیر خودکار شن و عملکرد جبران خودکار، برای اطمینان از ثبات و دقت تغذیه و خرد کردن.
پارامتر فنی:
| پروژه | واحد | مدل: FX-24CNC-3 |
|
محدوده پردازش مدل های استاندارد (قطر) |
mm | Φ 1-80 |
|
اندازه چرخ آسیاب (OD * W * OD) |
mm | Φ610*(205-400) *Φ304.8 |
|
اندازه چرخ تنظیم (OD * W * OD) |
mm | Φ330*(205-400) * Φ203.2 |
| سرعت چرخ آسیاب | RPM | 1350 |
| تنظیم سرعت چرخ | RPM | 0-250 |
|
چرخ آسیاب موتور را حرکت می دهد |
KW | 30 |
|
موتور سرو موتور تنظیم چرخ |
KW | 3 |
| سرو موتور تغذیه | KW | 3.75 |
|
سرو موتور تعمیر شن |
KW | 1.5KW/0.8KW |
|
پمپ هیدرولیک موتور را حرکت می دهد |
KW | 0.75 |
|
پمپ خنک کننده موتور را حرکت می دهد |
KW | 0.75 |
|
تنظیم چرخ تغذیه چرخ دستی |
mm | 3.5/ RPM 0.05/ مقیاس |
|
چرخ تنظیم کننده چرخ دستی تنظیم دقیق |
mm | 0.1/RPM 0.001/SCALE |
|
چرخ دستی غذا دادن روی میز کار |
mm | حداقل وزن تنظیم شده تغذیه سرو 0.0005mm است |
|
چرخ دستی با تنظیم میکرو میز کار |
mm | 0.2/ چرخش 0.001/ مقیاس |
| چرخ دست خورشیدی را برش دهید | mm | 2 میلی متر در دور 0.01 میلی متر در مقیاس |
| زاويه ميل چرخ را تنظیم کنيد | درجه تحصیلی | +5°--3° |
|
زاویه چرخش را تنظیم کنید |
درجه تحصیلی | ±5° |
|
اندازه ماشین (طول * عرض * ارتفاع) |
mm | 3200×2710×3100 |
| وزن مکانیکی | کیلوگرم | 6500 |
| وزن بسته بندی | کیلوگرم | 7000 |
