جزئیات محصول:
پرداخت:
|
| موتور پمپ خنک کننده: | 1/8 اسب بخار | فارغ التحصیلی خوراک متقابل: | 0.02 میلی متر |
|---|---|---|---|
| موتور تغذیه متقاطع: | 1/2 اسب بخار | چرخ سنگ زنی: | CBN یا الماس |
| اندازه چرخ سنگ زنی: | 200 میلی متر | سرعت چرخ سنگ زنی: | 2800 دور در دقیقه |
| Max. حداکثر Distance from Table Surface to Spindle Center فاصله از سطح میز ت: | 500 میلی متر | وزن خالص: | ۱۲۰۰ کیلوگرم |
| ابعاد کلی: | 1400mm x 1500mm x 1700mm | منبع برق: | 3-فاز، 380V، 50Hz |
| اندازه جدول: | 400mm x 500mm | سرعت جدول: | 2-20 متر در دقیقه |
| سفر روی میز: | 400mm x 500mm | فارغ التحصیلی خوراک عمودی: | 0.005 میلی متر |
| موتور تغذیه عمودی: | 1/4 اسب بخار | ||
| برجسته کردن: | ماشین آسیاب سطح صنعتی,ماشین خرد کردن سطح اتوماتیک,دستگاه خردکن سطح اتوماتیک سه مرحله ای,Surface Grinding Machine Automatic,3 Phase Automatic Surface Grinder Machine |
||

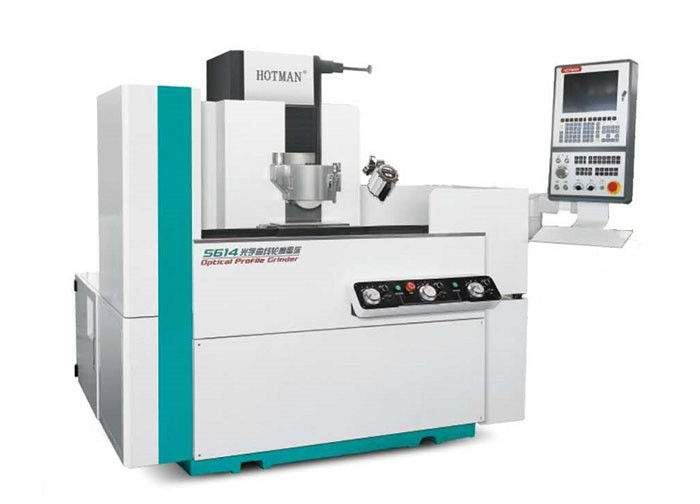

ماشین خرد کردن سطح
توضیحات دستگاه:
1. بدن و اجزای آن توسط آهن ریخته شده درجه بالا Milhanna FC30 ریخته شده است، که به صورت مصنوعی درمان گرما عادی شده و سپس با پیری طبیعی درمان می شود. اجزای توسط YASDA پردازش می شوند،ميتسوي سيكي، TOSHIBA، ELB و سایر تجهیزات در سطح جهانی یک بار پردازش کلیمپ. اندازه دقیق می تواند تا سطح میکروم باشد، برای اطمینان از قطعات اصلی تجهیزات با دقت بالا.
2ریل های راهنمای ماشین و پیچ های توپ دقیق به طور مداوم توسط سیستم روان کننده خودکار روان می شوند تا عمر طولانی تر و دقت بیشتری را تضمین کنند.سیستم خنک کننده از بدن جدا شده است برای از بین بردن لرزش و تبعید گرما مطلوب.
3مجهز به سیستم آسیاب خودکار سی ان سی زیمنس 828D، و توسعه ثانویه، عمل دیالوگ انسان-ماشین، با بسیاری از تجهیزات اختیاری برای انتخاب،از جمله دستگاه آسیاب سوراخ داخلیدستگاه اندازه گیری اتوماتیک، دستگاه اندازه گیری قطر بیرونی اتوماتیک و غیره.
4. سیستم تغذیه خرد کردن متشکل از یک V و یک مسیر مسطح از برنج دقیق دست ساخته شده، با سیستم روان کننده خودکار و پیچ توپ خرد دقیق سطح C3،که ميتونه حرکت راحت داشته باشه، دقت موقعیت دهی مکرر عالی و عمر طولانی مسیر.
5. پیکربندی استاندارد اسپندل چرخ آسیاب چهار و دو ساختاری است. اسپندل فشار پویا و ثابت با دقت بالا نیز می تواند انتخاب شود.که دارای ویژگی های دقت چرخش بالا است، سفتی پویا، مقاومت در برابر لرزش خوب، بهره وری آسیاب بالا و کیفیت سطح آسیاب خوب. برای آسیاب قطعه کار خاص، سرعت چرخ آسیاب می تواند تنظیم شود،تا 3500 دور در دقیقه و 60 متر در ثانیه.
6. صندلی دم طراحی شده است تا هم سفت و هم قوی باشد. یک سیلندر کششی فلز آلیاژ سخت شده در بدن آهن ریخته شده طراحی شده است تا هسته بالای MT4 را حمل کند.نیروی جک از سیلندر کشنده را می توان به راحتی با دکمه های تنظیم در عقب تغییر- لوازم جانبی ویژه صندلی دم فشار روغن با پدال برای تسهیل تخلیه قطعات کار.
7. سيستم کنترل عددي سيمنس به عنوان پیکربندي استاندارد، پس از توسعه ثانوي، تمام رابط عمل چینی، آسان به استفاده از. مجهز به موتور servo عملکرد بالا سيمنس،سیستم CNC تجهیزات و سیستم محرک سازگاری بهتر دارند، در عین حال با تعمیر خودکار شن و عملکرد جبران خودکار، برای اطمینان از ثبات و دقت تغذیه و خرد کردن.
استاندارد برای دقت ماشین:
1.لیستی از موارد آزمایش دقت ماشین خرد:
هر آسیاب سطحی شرکت به دقت مشخص شده در "جدول بررسی پروژه دقیق آسیاب آسیاب" رسیده است.و "جدول بازرسی پروژه دقیق" از آسیاب سنگ شکن باید به مشتری در همان زمان تحویل داده شود..
2دقت استاندارد:
پس از خرد کردن (ترشح) توسط ماشین خرد کردن هوتمن، الزامات زیر باید برآورده شود: (چرخ های خرد کننده مختلف باید برای مواد مختلف استفاده شود)
سنگ شکن خشن (به طور کلی مقدار سنگ شکن 0.01 ~ 0.02mm)
خرد کردن ظریف (معمولا 0.001 ~ 0.005mm)
| نه، نه | نوع ماشین | اندازه قطعه کار (MM) | سطح | موازی | تمومش کن |
| 1. | S614 | ۳۰۰*۱۵۰*۵۰ میلی متر | 0.005 | 0.005 | "را0".4 |
لوازم جانبی ویژه:
| نام محصول | مقدار |
| A، ATC کتابخانه جایگزین اتوماتیک چرخ آسیاب | گروه اول |
| B، تشخیص تصویر نوری | 1 مجموعه |
| ج، ساخت فلز ورق پوشش کامل | 1 مجموعه |
|
D،سیستم تصفیه مایع خردکننده دو مرحله ای کیسه کاغذی الکترومغناطیسی |
1 مجموعه |
| E، فیلتر مغناطیسی | 1 مجموعه |
