جزئیات محصول:
پرداخت:
|
| چرخ سنگ زنی: | الماس/CBN | قطر چرخ سنگ زنی: | 100-200 میلی متر |
|---|---|---|---|
| روش خنک کننده موتور چرخ سنگ زنی: | خنک کننده هوا | راندمان موتور چرخ سنگ زنی: | ≥90% |
| فرکانس موتور چرخ سنگ زنی: | 50/60 هرتز | سطح عایق موتور چرخ سنگ زنی: | کلاس F |
| عمر موتور چرخ سنگ زنی: | ≥10000 ساعت | صدای موتور چرخ سنگ زنی: | ≤70db |
| قدرت موتور چرخ سنگ زنی: | 2.2-4 کیلو وات | سطح حفاظت موتور چرخ سنگ زنی: | IP54 |
| سرعت موتور چرخ سنگ زنی: | 3000-6000 دور در دقیقه | ولتاژ موتور چرخ سنگ زنی: | 380 ولت |
| دمای کار موتور چرخ سنگ زنی: | ≤40℃ | سرعت چرخ سنگ زنی: | 3000-6000 دور در دقیقه |
| نام محصول: | ماشین سنگ زنی ابزار CNC | ||
| برجسته کردن: | ضد خوردگی ماشین آسیاب ابزار CNC,ماشین آسیاب ابزار CNC 50HZ,60HZ CNC کتر آسیاب,CNC Tool Grinding Machine 50HZ,60HZ CNC Cutter Grinder |
||

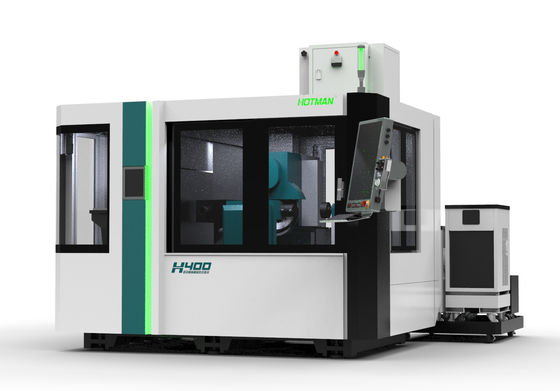

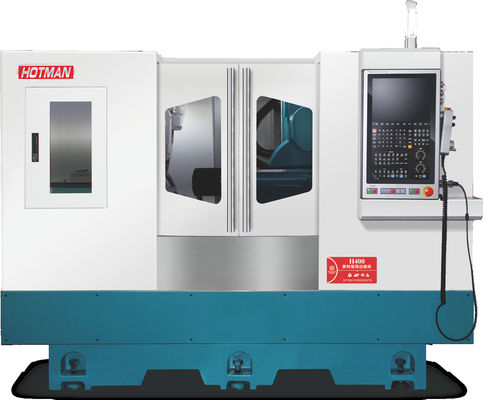

دستگاه خمیر ورودی H400
توضیحات دستگاه:
1. بدن و اجزای آن توسط آهن ریخته شده درجه بالا Milhanna FC30 ریخته شده است، که به صورت مصنوعی درمان گرما عادی شده و سپس با پیری طبیعی درمان می شود. اجزای توسط YASDA پردازش می شوند،ميتسوي سيكي، TOSHIBA، ELB و سایر تجهیزات در سطح جهانی یک بار پردازش کلیمپ. اندازه دقیق می تواند تا سطح میکروم باشد، برای اطمینان از قطعات اصلی تجهیزات با دقت بالا.
2ریل های راهنمای ماشین و پیچ های توپ دقیق به طور مداوم توسط سیستم روان کننده خودکار روان می شوند تا عمر طولانی تر و دقت بیشتری را تضمین کنند.سیستم خنک کننده از بدن جدا شده است برای از بین بردن لرزش و تبعید گرما مطلوب.
3مجهز به سیستم آسیاب خودکار سی ان سی زیمنس 828D، و توسعه ثانویه، عمل دیالوگ انسان-ماشین، با بسیاری از تجهیزات اختیاری برای انتخاب،از جمله دستگاه آسیاب سوراخ داخلیدستگاه اندازه گیری اتوماتیک، دستگاه اندازه گیری قطر بیرونی اتوماتیک و غیره.
4. سیستم تغذیه خرد کردن متشکل از یک V و یک مسیر مسطح از برنج دقیق دست ساخته شده، با سیستم روان کننده خودکار و پیچ توپ خرد دقیق سطح C3،که ميتونه حرکت راحت داشته باشه، دقت موقعیت دهی مکرر عالی و عمر طولانی مسیر.
5. پیکربندی استاندارد اسپندل چرخ آسیاب چهار و دو ساختاری است. اسپندل فشار پویا و ثابت با دقت بالا نیز می تواند انتخاب شود.که دارای ویژگی های دقت چرخش بالا است، سفتی پویا، مقاومت در برابر لرزش خوب، بهره وری آسیاب بالا و کیفیت سطح آسیاب خوب. برای آسیاب قطعه کار خاص، سرعت چرخ آسیاب می تواند تنظیم شود،تا 3500 دور در دقیقه و 60 متر در ثانیه.
6. صندلی دم طراحی شده است تا هم سفت و هم قوی باشد. یک سیلندر کششی فلز آلیاژ سخت شده در بدن آهن ریخته شده طراحی شده است تا هسته بالای MT4 را حمل کند.نیروی جک از سیلندر کشنده را می توان به راحتی با دکمه های تنظیم در عقب تغییر- لوازم جانبی ویژه صندلی دم فشار روغن با پدال برای تسهیل تخلیه قطعات کار.
7. سيستم کنترل عددي سيمنس به عنوان پیکربندي استاندارد، پس از توسعه ثانوي، تمام رابط عمل چینی، آسان به استفاده از. مجهز به موتور servo عملکرد بالا سيمنس،سیستم CNC تجهیزات و سیستم محرک سازگاری بهتر دارند، در عین حال با تعمیر خودکار شن و عملکرد جبران خودکار، برای اطمینان از ثبات و دقت تغذیه و خرد کردن.
1.مخصوص برای ابزار خرد کردن آلیاژ های سخت / سرامیک / CBN:
2مشخصات فنی:
| پروژه | واحد | مدل:H400 |
| محور C | ||
| سکته مغزی | درجه | ∞ |
| حداکثر سرعت | rpm | 120 |
| دقت موقعیت | Arcsec | 7 |
| دقت موقعیت مجدد | Arcsec | 2 |
| محور X | ||
| سکته مغزی | mm | 150 |
| سرعت تغذیه سریع | mm/min | 10000mm/min |
| کاهش سرعت تغذیه | mm/min | 0~3600mm |
| دقت موقعیت | mm | 0.005 |
| دقت موقعیت مجدد | mm | 0.002 |
| محور Z | ||
| سکته مغزی | mm | 600 |
| سرعت تغذیه سریع | mm/min | 10000mm/min |
| کاهش سرعت تغذیه | mm/min | 0~3000 |
| دقت موقعیت | mm | 0.01 |
| دقت موقعیت مجدد | mm | 0.005 |
| محور B | ||
| سکته مغزی | درجه | -90°~+90° |
| حداکثر سرعت | rpm | 120 |
| دقت موقعیت | Arcsec | 7 |
| دقت موقعیت مجدد | Arcsec | 2 |
| پارامترهای عمود چرخ شن | ||
| قطر چرخ آسیاب | mm | 400 |
| سرعت چرخش | rpm | ۱۸۵۰ تا ۲۵۰۰ |
| قدرت | kw | 10 |
| کمد لباس های غیرمجاز | ||
| قطر چرخ آسیاب | mm | 150 |
| حداکثر سرعت | rpm | 8000 |
| قدرت | KW | 1.0 |
| دستگاه تراش در خط | ||
| قطر چرخ آسیاب | mm | 150 |
| حداکثر سرعت | rpm | 8000 |
| سکته مغزی | mm | 0 تا 45 |
| نرخ تغذیه برش | mm/min | 0.02 |
| قدرت شفت شن | kw | 1.0 |
|
پارامترهای پردازش (شخصیات محصول: مشخصات مختلف نیاز به جایگزینی ابزار دارد) |
||
| حداکثر ضخامت | mm | 16 |
| حداکثر قطر چرخش | mm | φ50 |
| C- محور ابزار clamping (با توجه به محصول می تواند افزایش یابد) | ||
| ظرفیت نصب شده | ||
| کل قدرت | KW | 25 |
| اندازه (طول * عرض * ارتفاع) | mm | 3400*3600*1900 |
|
اندازه فیلتر خنک کننده روغن (اختیاری) |
mm | 1800*1200*1500 |
| وزن خالص ماشین | کیلوگرم | 7500 |
