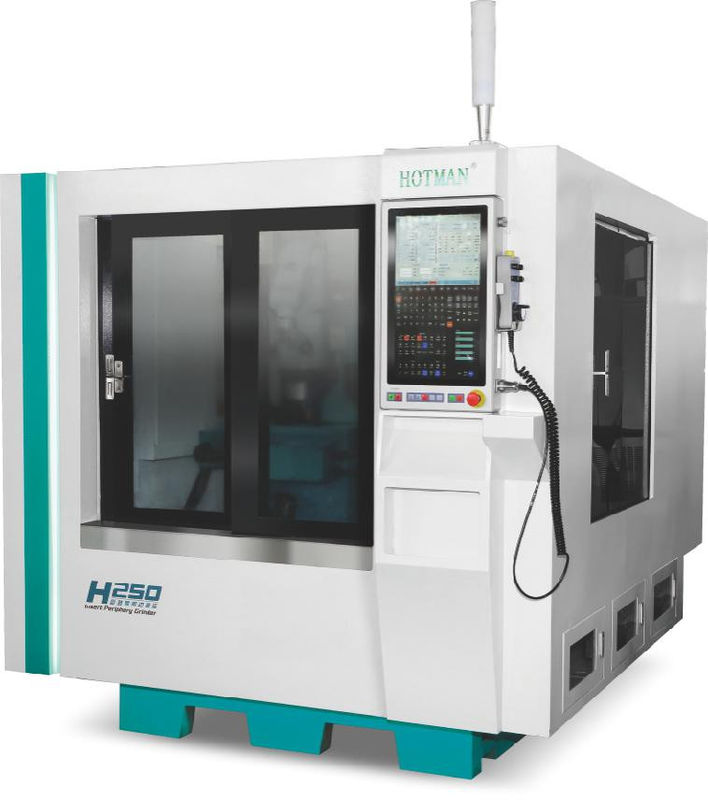

ماشین آسیاب ابزار CNC با دقت بالا H250

ماشین آسیاب ابزار CNC با دقت بالا H250

1.به شکل هاي مختلف تطابق پيدا ميکنه:
ویژه برای آلیاژ سخت / سرامیک / CBN خرد کردن تیغه های مواد یکسان

محور X: 100mm

محور Z: 120mm

2.H250 میز کار:
تنظیم دستی با پیچ، محدوده سوئیچ: -40°~+12°

3این سیستم کار روبات شش محوری را کنترل می کند، تشخیص می دهد و شناسایی می کند که آیا قطعه کار از طریق سنسور Keenes قطع شده است یا خیر.و تیغه پردازش شده را در جعبه تنفس قرار می دهد تا ناخالصی های بور را از بین ببرد

4ربات شش محوری: بارگذاری و تخلیه خودکار، دستگاه کلیمپ 90° از بارگذاری و تخلیه موازی سنتی اجتناب می کند.

5تقویت کننده سنسور لیزری CMOS ساخته شده: فاصله حافظه و نور دریافت شده بین پس زمینه مرجع، می تواند برای تشخیص قطعه کار شفاف و نازک استفاده شود.


6. توسط هوتمن هوتمن و LYNUC Rhennak توسعه آخرین نسل از نرم افزار برنامه نویسی گرافیکی کاربر پسند، دارای یک تنظیم ساده و سریع و رابط کاربری بصری،نیازی به ورودی کد G پیچیده و زیرروتین اپراتور ندارد.، آسان برای یادگیری عملیات، به طوری که برنامه نویسی و تنظیم سریع تر. تجربه کاربر و عملکرد احساس عالی است.

• برنامه نویسی کاملا گرافیکی
• یادگیری ساده و استفاده آسان
• تنظیم سریع زمان کار را صرفه جویی می کند
• چرخه خرد و تکمیل ماژولار
• عملکردهای مختلف، مناسب برای برنامه نویسی ISO
• توسعه نرم افزار CAD/CAM

توضیحات دستگاه:

1. بدن و اجزای آن توسط آهن ریخته شده درجه بالا Milhanna FC30 ریخته شده است، که به صورت مصنوعی درمان گرما عادی شده و سپس با پیری طبیعی درمان می شود. اجزای توسط YASDA پردازش می شوند،ميتسوي سيكي، TOSHIBA، ELB و سایر تجهیزات در سطح جهانی یک بار پردازش کلیمپ. اندازه دقیق می تواند تا سطح میکروم باشد، برای اطمینان از قطعات اصلی تجهیزات با دقت بالا.


2ریل های راهنمای ماشین و پیچ های توپ دقیق به طور مداوم توسط سیستم روان کننده خودکار روان می شوند تا عمر طولانی تر و دقت بیشتری را تضمین کنند.سیستم خنک کننده از بدن جدا شده است برای از بین بردن لرزش و تبعید گرما مطلوب.

3مجهز به سیستم آسیاب خودکار سی ان سی زیمنس 828D، و توسعه ثانویه، عمل دیالوگ انسان-ماشین، با بسیاری از تجهیزات اختیاری برای انتخاب،از جمله دستگاه آسیاب سوراخ داخلیدستگاه اندازه گیری اتوماتیک، دستگاه اندازه گیری قطر بیرونی اتوماتیک و غیره.

4. سیستم تغذیه خرد کردن متشکل از یک V و یک مسیر مسطح از برنج دقیق دست ساخته شده، با سیستم روان کننده خودکار و پیچ توپ خرد دقیق سطح C3،که ميتونه حرکت راحت داشته باشه، دقت موقعیت دهی مکرر عالی و عمر طولانی مسیر.

5. پیکربندی استاندارد اسپندل چرخ آسیاب چهار و دو ساختاری است. اسپندل فشار پویا و ثابت با دقت بالا نیز می تواند انتخاب شود.که دارای ویژگی های دقت چرخش بالا است، سفتی پویا، مقاومت خوب در برابر لرزش، بهره وری آسیاب بالا و کیفیت سطح آسیاب خوب. برای آسیاب قطعه کار خاص، سرعت چرخ آسیاب می تواند تنظیم شود،تا 3500 دور در دقیقه و 60 متر در ثانیه.


6. صندلی دم طراحی شده است تا هم سفت و هم قوی باشد. یک سیلندر کششی فلز آلیاژ سخت شده در بدن آهن ریخته شده طراحی شده است تا هسته بالای MT4 را حمل کند.نیروی جک از سیلندر کشنده را می توان به راحتی با دکمه های تنظیم در عقب تغییر- لوازم جانبی ویژه صندلی دم فشار روغن با پدال برای تسهیل تخلیه قطعات کار.

7. سيستم کنترل عددي سيمنس به عنوان پیکربندي استاندارد، پس از توسعه ثانوي، تمام رابط عمل چینی، آسان به استفاده از. مجهز به موتور servo عملکرد بالا سيمنس،سیستم CNC تجهیزات و سیستم محرک سازگاری بهتر دارند، در عین حال با تعمیر خودکار شن و عملکرد جبران خودکار، برای اطمینان از ثبات و دقت تغذیه و خرد کردن.

مشخصات فنی:
