جزئیات محصول:
پرداخت:
|
| قطر چرخ سنگ زنی: | 200-400 میلی متر | قدرت موتور تغذیه چرخ سنگ زنی: | 1.5-3 کیلو وات |
|---|---|---|---|
| سرعت تغذیه چرخ آسیاب: | 0-3000 میلی متر در دقیقه | قدرت موتور چرخ سنگ زنی: | 7.5-15 کیلو وات |
| سرعت چرخ سنگ زنی: | 3000-6000 دور در دقیقه | قدرت موتور تغذیه اسپیندل چرخ سنگ زنی: | 1.5-3 کیلو وات |
| سرعت تغذیه اسپیندل چرخ سنگ زنی: | 0-3000 میلی متر در دقیقه | قدرت موتور اسپیندل چرخ سنگ زنی: | 2.2-4 کیلو وات |
| سرعت اسپیندل چرخ سنگ زنی: | 0-6000 دور در دقیقه | سفر دوک چرخ سنگ زنی: | 0-200 میلی متر |
| قدرت موتور مسافرتی اسپیندل چرخ آسیاب: | 0.75-1.5kw | سرعت حرکت اسپیندل چرخ سنگ زنی: | 0-3000 میلی متر در دقیقه |
| نوع: | ماشین سنگ زنی ابزار CNC | ||
| برجسته کردن: | 1.5KW ماشین آسیاب ابزار CNC,ماشین آسیاب ابزار CNC 3KW,دستگاه برش ابزار CNC چند کارکرد,3KW CNC Tool Grinding Machine,Multi Function CNC Tool Cutter Grinder |
||

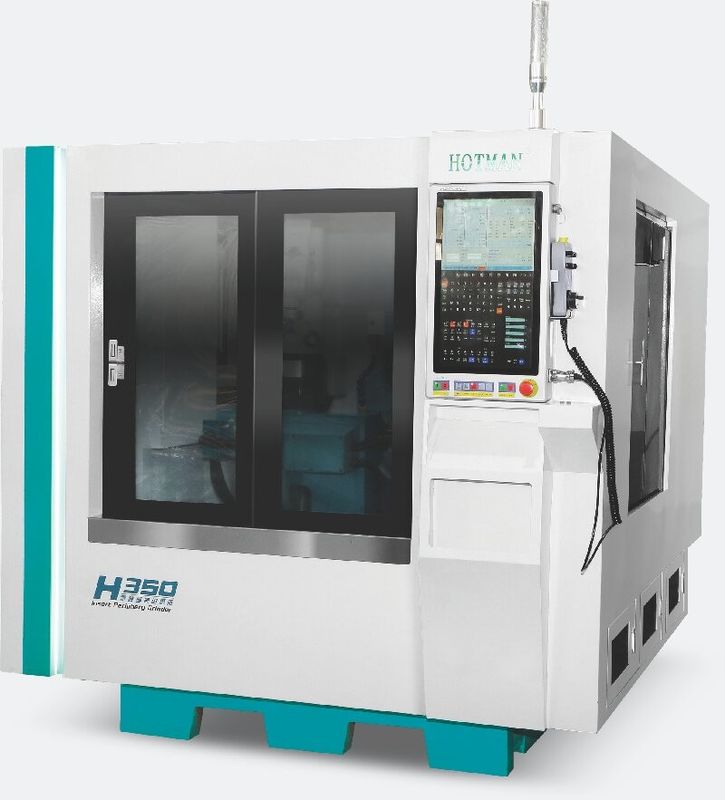

دستگاه خردکن ورودی H350
توضیحات دستگاه:
1. بدن و اجزای آن توسط آهن ریخته شده درجه بالا Milhanna FC30 ریخته شده است، که به صورت مصنوعی درمان گرما عادی شده و سپس با پیری طبیعی درمان می شود. اجزای توسط YASDA پردازش می شوند،ميتسوي سيكي، TOSHIBA، ELB و سایر تجهیزات در سطح جهانی یک بار پردازش کلیمپ. اندازه دقیق می تواند تا سطح میکروم باشد، برای اطمینان از قطعات اصلی تجهیزات با دقت بالا.
2ریل های راهنمای ماشین و پیچ های توپ دقیق به طور مداوم توسط سیستم روان کننده خودکار روان می شوند تا عمر طولانی تر و دقت بیشتری را تضمین کنند.سیستم خنک کننده از بدن جدا شده است برای از بین بردن لرزش و تبعید گرما مطلوب.
3مجهز به سیستم آسیاب خودکار سی ان سی زیمنس 828D، و توسعه ثانویه، عمل دیالوگ انسان-ماشین، با بسیاری از تجهیزات اختیاری برای انتخاب،از جمله دستگاه آسیاب سوراخ داخلیدستگاه اندازه گیری اتوماتیک، دستگاه اندازه گیری قطر بیرونی اتوماتیک و غیره.
4. سیستم تغذیه خرد کردن متشکل از یک V و یک مسیر مسطح از برنج دقیق دست ساخته شده، با سیستم روان کننده خودکار و پیچ توپ خرد دقیق سطح C3،که ميتونه حرکت راحت داشته باشه، دقت موقعیت دهی مکرر عالی و عمر طولانی مسیر.
5. پیکربندی استاندارد اسپندل چرخ آسیاب چهار و دو ساختاری است. اسپندل فشار پویا و ثابت با دقت بالا نیز می تواند انتخاب شود.که دارای ویژگی های دقت چرخش بالا است، سفتی پویا، مقاومت در برابر لرزش خوب، بهره وری آسیاب بالا و کیفیت سطح آسیاب خوب. برای آسیاب قطعه کار خاص، سرعت چرخ آسیاب می تواند تنظیم شود،تا 3500 دور در دقیقه و 60 متر در ثانیه.
6. صندلی دم طراحی شده است تا هم سفت و هم قوی باشد. یک سیلندر کششی فلز آلیاژ سخت شده در بدن آهن ریخته شده طراحی شده است تا هسته بالای MT4 را حمل کند.نیروی جک از سیلندر کشنده را می توان به راحتی با دکمه های تنظیم در عقب تغییر- لوازم جانبی ویژه صندلی دم فشار روغن با پدال برای تسهیل تخلیه قطعات کار.
7. سيستم کنترل عددي سيمنس به عنوان پیکربندي استاندارد، پس از توسعه ثانوي، تمام رابط عمل چینی، آسان به استفاده از. مجهز به موتور servo عملکرد بالا سيمنس،سیستم CNC تجهیزات و سیستم محرک سازگاری بهتر دارند، در عین حال با تعمیر خودکار شن و عملکرد جبران خودکار، برای اطمینان از ثبات و دقت تغذیه و خرد کردن.
مشخصات فنی:
| پروژه | واحد | مدل:FX32P-60CNC | |
| حداکثر قطر چرخش میز | mm | 320 |
حداکثر فاصله بین | mm | 600 | |
| حداکثر قطر آسیاب | mm | 320 | |
| حداکثر بارگذاری بین دو قلب parietal | کیلوگرم ((ب) | 60 ((کار بالا) / 20 (فقط کار) | |
| اندازه چرخ آسیاب (قطر × عرض × دیافراگم) | mm | 455×38 ((32-50) ×127 | |
| سرعت چرخ آسیاب | rpm | 1650 | |
| حداکثر سرعت خطی چرخ آسیاب | m/s | 40 ((چرخ خردکن سرعت بالا تا 65) | |
| پانسمان چرخ آسیاب | mm | نوع اتوماتیک | |
| زاویه تغذیه | درجه | 90 |
| ضربه تغذیه | mm | 250 | |
| محور X سرعت حرکت سریع | m/min | 6 | |
| حداقل تغذیه در محور X | mm | 0.001 | |
قاب سر | سرعت پیچ | rpm | 50 تا 500 |
| شکل اسپندل | همزمان یا در مرکز | ||
| مشخصات انگشت | MT-4 | ||
صندلی پشت | فاصله تلسکوپی اتوماتیک | mm | 40 |
| مشخصات انگشت | MT-4 | ||
میز کار | سرعت حرکت سریع در محور Z | m/min | 8 |
| حداقل تغذیه در محور z | mm | 0.001 | |
| حداکثر سفر | mm | 550 | |
| زاویه چرخش | درجه | + 6/-9 | |
| موتور چرخ آسیاب | KW | 3.75/55 |
| موتور تغذیه محور X (سرو) | KW | 2.2 | |
| موتور تغذیه محور Z (سروا) | KW | 2.2 | |
| موتور فندلی فریم سر | KW | 0.75 | |
| موتور پمپ خنک کننده | KW | 0.75 | |
| موتور روغن روان کننده | KW | 0.25*2 | |
| موتور پمپ روغن دم | KW | 0.75 | |
| وزن خالص ماشین | کیلوگرم | 3300 |
| وزن کل ماشین | کیلوگرم | 3500 | |
| اندازه بسته (طول * عرض * ارتفاع) | mm | ۲۸۰۰*۲۰۰۰*۲۰۰۰ | |
1.به شکل هاي مختلف تطابق پيدا ميکنه:
ویژه برای آلیاژ سخت / سرامیک / CBN
محور X: 100mm
محور Z: 120mm
2دستگاه آماده سازی آنلاین: چرخ آسیاب را می توان در هنگام آسیاب پوشانید، اسپندل الکتریکی چرخ آسیاب را برای تعمیر شن به طور خودکار هدایت می کند.و پیچ servo راننده تغذیه جلو و عقب.
3. دستگاه پوشاک غیر خط: می تواند تعمیر شن و ماسه را در پایان صورت ، تغذیه محرک چرخ دنده موتور شده و حداکثر سرعت 8000rpm را درک کند.
4چرخ پیس: دانه دار بودن مواد باید با توجه به نیازهای مختلف قطعه کار تغییر کند. پیچ چرخ پیس چرخ الکتریکی است، حداکثر سرعت 2000-4000rpm است،قدرت 10KW و گشتاور 52Nm است..
5موتور.DD چرخش اسپینل را هدایت می کند و چرخش 360 درجه قطعه را کنترل می کند. می تواند قطعه را در تمام جهت ها خرد کند و زاویه چرخش به دقت قابل کنترل است.
6.سیلندری نوع "کنتاکت سنسور Keenes بدون دستگاه رانندگی تشخیص آنلاین را فراهم می کند؛ برای دستیابی به همان سطح از دقت فوق العاده بالا، دقت 3μm، وضوح 0.5μm.می تواند به طور پایدار اندازه گیری با دقت بالا را انجام دهد، و تشخیص تسهیلات قبل از خرد کردن خام از اشکال مختلف محصولات؛ بعد از خرد کردن اندازه و جبران پایه؛عملکرد محاسبه تفاوت ضخامت و تفاوت ارتفاع تیغه های مختلف ارائه شده است.
