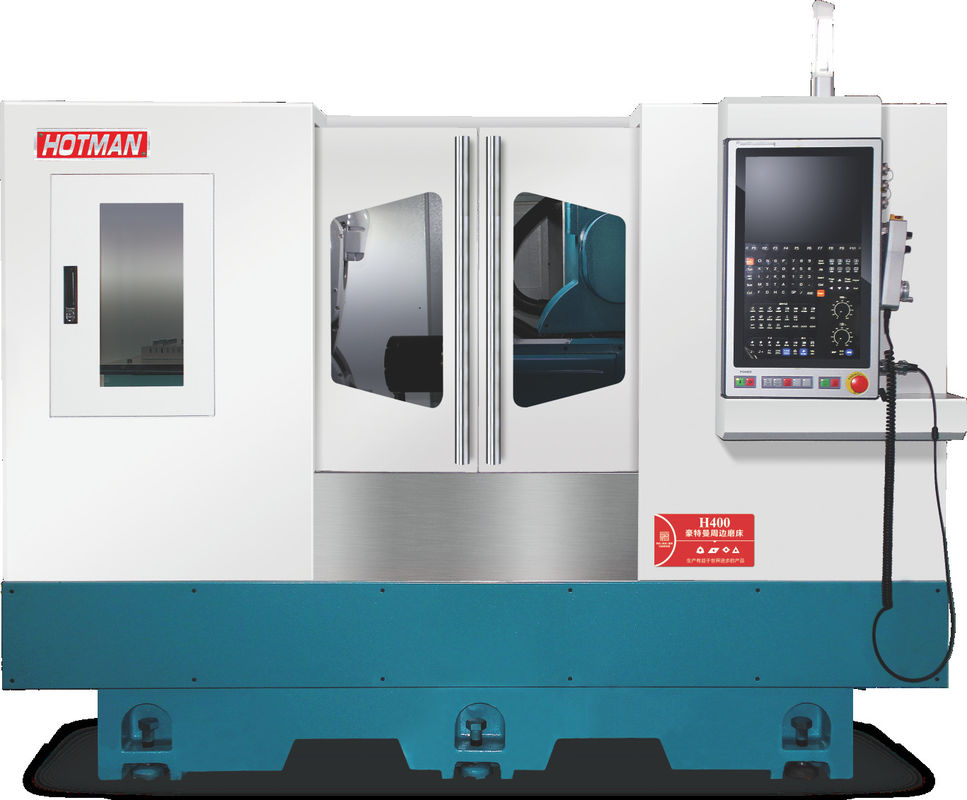

H400 هوتمن صنعتی CNC پروفایل آسیاب دوامدار چند منظوره دقیق CNC آسیاب ماشین

ورودی آسیاب مکانیسم دقیق H400

توضیحات دستگاه:

1. بدن و اجزای آن توسط آهن ریخته شده درجه بالا Milhanna FC30 ریخته شده است، که به صورت مصنوعی درمان گرما عادی شده و سپس با پیری طبیعی درمان می شود. اجزای توسط YASDA پردازش می شوند،ميتسوي سيكي، TOSHIBA، ELB و سایر تجهیزات در سطح جهانی یک بار پردازش کلیمپ. اندازه دقیق می تواند تا سطح میکروم باشد، برای اطمینان از قطعات اصلی تجهیزات با دقت بالا.

2ریل های راهنمای ماشین و پیچ های توپ دقیق به طور مداوم توسط سیستم روان کننده خودکار روان می شوند تا عمر طولانی تر و دقت بیشتری را تضمین کنند.سیستم خنک کننده از بدن جدا شده است برای از بین بردن لرزش و تبعید گرما مطلوب.

3مجهز به سیستم آسیاب خودکار سی ان سی زیمنس 828D، و توسعه ثانویه، عمل دیالوگ انسان-ماشین، با بسیاری از تجهیزات اختیاری برای انتخاب،از جمله دستگاه آسیاب سوراخ داخلیدستگاه اندازه گیری اتوماتیک، دستگاه اندازه گیری قطر بیرونی اتوماتیک و غیره.

4. سیستم تغذیه خرد کردن متشکل از یک V و یک مسیر مسطح از برنج دقیق دست ساخته شده، با سیستم روان کننده خودکار و پیچ توپ خرد دقیق سطح C3،که ميتونه حرکت راحت داشته باشه، دقت موقعیت دهی مکرر عالی و عمر طولانی مسیر.

5. پیکربندی استاندارد اسپندل چرخ آسیاب چهار و دو ساختاری است. اسپندل فشار پویا و ثابت با دقت بالا نیز می تواند انتخاب شود.که دارای ویژگی های دقت چرخش بالا است، سفتی پویا، مقاومت در برابر لرزش خوب، بهره وری آسیاب بالا و کیفیت سطح آسیاب خوب. برای آسیاب قطعه کار خاص، سرعت چرخ آسیاب می تواند تنظیم شود،تا 3500 دور در دقیقه و 60 متر در ثانیه.

6. صندلی دم طراحی شده است تا هم سفت و هم قوی باشد. یک سیلندر کششی فلز آلیاژ سخت شده در بدن آهن ریخته شده طراحی شده است تا هسته بالای MT4 را حمل کند.نیروی جک از سیلندر کشنده را می توان به راحتی با دکمه های تنظیم در عقب تغییر- لوازم جانبی ویژه صندلی دم فشار روغن با پدال برای تسهیل تخلیه قطعات کار.

7. سيستم کنترل عددي سيمنس به عنوان پیکربندي استاندارد، پس از توسعه ثانوي، تمام رابط عمل چینی، آسان به استفاده از. مجهز به موتور servo عملکرد بالا سيمنس،سیستم CNC تجهیزات و سیستم محرک سازگاری بهتر دارند، در عین حال با تعمیر خودکار شن و عملکرد جبران خودکار، برای اطمینان از ثبات و دقت تغذیه و خرد کردن.

مشخصات فنی:

پیکربندی جمع و جور/بسیار سفت/قابل اطمینان:

1.اسپندل چرخ آسیاب - استفاده از اسپندل موتورسنگین آهنربا دائمی با دقت بالا.

● عملکرد پایدار سرعت بالا بدون ارتعاش، سرعت پایین بدون خزیدن، ضربه پیچ ≤0.002mm.

● قدرت بالا، گشتاور بالا. قدرت نامی 10 kw، گشتاور 52 nm، عملکرد آسیاب قوی.

● مکانیسم خنک کننده گردش داخلی، خط بسیار پایدار طولانی مدت.

● دستگاه مهر و موم گاز، ضد گرد و غبار و ضد آب.

2ابزار ماشینی:

ساختار بستر آهن رسوب شده فشرده و کامل با سفتی بالا که با تجزیه و تحلیل عناصر محدود طراحی شده است، با تبعید گرما و ارتعاش عالی

توانایی جذب، حداکثر دقت دستگاه ابزار.

بستر طراحی هواپیما شیب دار را اتخاذ می کند، که باعث تخلیه به موقع روغن می شود و از پدیده نشت و نشت روغن جلوگیری می کند تا ماشین را تمیز و مرتب نگه دارد.

طراحی یکپارچه پایه محور Z و بستر از خطای انباشت مونتاژ تقسیم سنتی جلوگیری می کند و ساختار ماشین را منطقی تر می کند.

3محور C:

موتور چرخش قطعه کار، چرخش نامی 30Nm، دقت موقعیت 7 arcseconds، حداکثر سرعت 120rpm، چرخش 360 °.

4محور X و محور Z:

تکنولوژی پیشرفته موتور خطی هدایت مستقیم کاهش خطا و سایش ناشی از انتقال مکانیکی، با بازخورد کامل حلقه بسته

که توسط لوله شبکه به ارمغان آورده می شود، تا سرعت پاسخ هر شاخه و عملکرد با سرعت بالا را تضمین کند، تا دقت بالا و کارایی بالا را به دست آورد.

توسط یک موتور خطی داخلی رانده می شود، صفحه اسلاید ریخته سازی به جلو، عقب، چپ و راست از طریق ریل راهنمای رول حرکت می کند تا موقعیت چرخ آسیاب را کنترل کند.و سپس خرد کردن قطعه کار.

5محور B:

موتور چرخش چرخ دار سر کار، چرخش نامی 500Nm، دقت موقعیت 7 arcseconds، دقت تکرار 2 arcseconds، سرعت چرخش 60 ~ 120rpm، کلاس حفاظت IP67،360 درجه چرخش را درک کنید.
