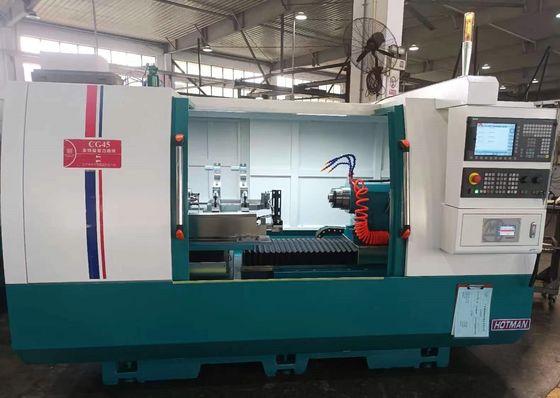

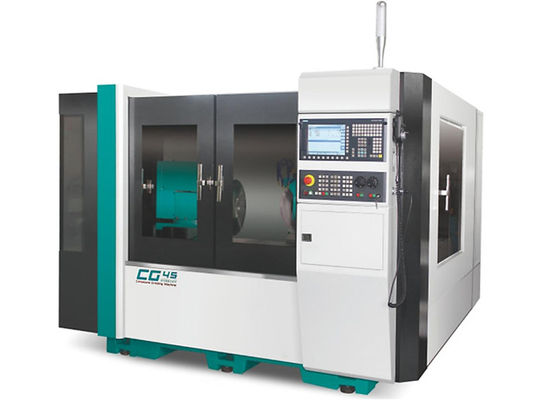

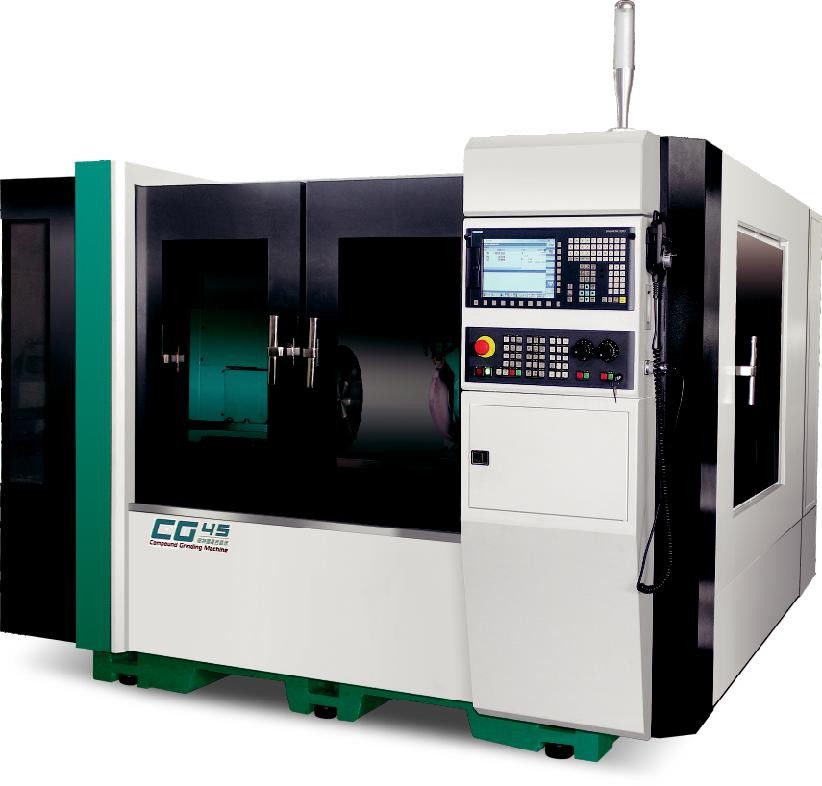

ماشین آسیاب صنعتی CNC جهانی چند منظوره عملی CG45

ماشین آسیاب جهانی CNC با دقت بالا-CG45

1مونتاژ ماژولار: ایجاد یک انقلاب جدید در آسیاب مرکب

2. می تواند مخروط داخلی را خرد کند ، مخروط خارجی:

حرکت چرخ آسیاب داخلی: 0~470mm

حرکت چرخ چرخ آسیاب استوانه ای: 0~365mm

3مشخصات کلی:

(1) می تواند یک کلیمپ را درک کند، دایره داخلی، مخروط داخلی، دایره خارجی، مخروط خارجی، آسیاب یکپارچه کامپوزیت پایان را تکمیل کند.

(2) ارائه راه حل های پیچیدگی خرد کردن با دقت بالا مناسب برای پردازش قطعات کوچک و متوسط است.

(3)سیستم تغذیه و دریافت خودکار می تواند برای پاسخگویی به نیازهای تولید انبوه صنعتی نصب شود.

(4) ماژول آسیاب دایره بیرونی / دایره داخلی می تواند به صورت انعطاف پذیر با توجه به تقاضا برای انطباق با اشکال و فرآیندهای آسیاب مختلف ترکیب شود.

(5) سیستم کنترل دوستانه و آسان برای یادگیری است. پیسیدن قطعه کار و لباس چرخ پیساندن را می توان به سرعت در ابزار ماشین برنامه ریزی کرد. دستگاه اندازه گیری آنلاین را می توان نصب کرد.

توضیحات دستگاه:

1. بدن و اجزای آن توسط آهن ریخته شده درجه بالا Milhanna FC30 ریخته شده است، که به صورت مصنوعی درمان گرما عادی شده و سپس با پیری طبیعی درمان می شود. اجزای توسط YASDA پردازش می شوند،ميتسوي سيكي، TOSHIBA، ELB و سایر تجهیزات در سطح جهانی یک بار پردازش کلیمپ. اندازه دقیق می تواند تا سطح میکروم باشد، برای اطمینان از قطعات اصلی تجهیزات با دقت بالا.

2ریل های راهنمای ماشین و پیچ های توپ دقیق به طور مداوم توسط سیستم روان کننده خودکار روان می شوند تا عمر طولانی تر و دقت بیشتری را تضمین کنند.سیستم خنک کننده از بدن جدا شده است برای از بین بردن لرزش و تبعید گرما مطلوب.

3مجهز به سیستم آسیاب خودکار سی ان سی زیمنس 828D، و توسعه ثانویه، عمل دیالوگ انسان-ماشین، با بسیاری از تجهیزات اختیاری برای انتخاب،از جمله دستگاه آسیاب سوراخ داخلیدستگاه اندازه گیری اتوماتیک، دستگاه اندازه گیری قطر بیرونی اتوماتیک و غیره.

4. سیستم تغذیه خرد کردن متشکل از یک V و یک مسیر مسطح از برنج دقیق دست ساخته شده، با سیستم روان کننده خودکار و پیچ توپ خرد دقیق سطح C3،که ميتونه حرکت راحت داشته باشه، دقت موقعیت دهی مکرر عالی و عمر طولانی مسیر.

5. پیکربندی استاندارد اسپندل چرخ آسیاب چهار و دو ساختاری است. اسپندل فشار پویا و ثابت با دقت بالا نیز می تواند انتخاب شود.که دارای ویژگی های دقت چرخش بالا است، سفتی پویا، مقاومت در برابر لرزش خوب، بهره وری آسیاب بالا و کیفیت سطح آسیاب خوب. برای آسیاب قطعه کار خاص، سرعت چرخ آسیاب می تواند تنظیم شود،تا 3500 دور در دقیقه و 60 متر در ثانیه.

6. صندلی دم طراحی شده است تا هم سفت و هم قوی باشد. یک سیلندر کششی فلز آلیاژ سخت شده در بدن آهن ریخته شده طراحی شده است تا هسته بالای MT4 را حمل کند.نیروی جک از سیلندر کشنده را می توان به راحتی با دکمه های تنظیم در عقب تغییر- لوازم جانبی ویژه صندلی دم فشار روغن با پدال برای تسهیل تخلیه قطعات کار.

7. سيستم کنترل عددي سيمنس به عنوان پیکربندي استاندارد، پس از توسعه ثانوي، تمام رابط عمل چینی، آسان به استفاده از. مجهز به موتور servo عملکرد بالا سيمنس،سیستم CNC تجهیزات و سیستم محرک سازگاری بهتر دارند، در عین حال با تعمیر خودکار شن و عملکرد جبران خودکار، برای اطمینان از ثبات و دقت تغذیه و خرد کردن.

مشخصات فنی:
