هوتمن 3 فاز 50 هرتز چند منظوره 1700x1500x1750mm ماشین آسیاب استوانه ای

آسیاب استوانه ای مکانیسم اصلی


مکانیسم اصلی فرآیند نصب دقیق:

1.فندل استاتیک:
فیلم روغن فشار ایستاتیک، از شروع به متوقف کردن همیشه تحت حمایت فیلم روغن کار می کنند، بسیار کم لباس. عمر طولانی، دقت چرخش بالا، سفتی فیلم روغن،دستگاه می تواند دقت را برای مدت طولانی حفظ کند.

2.موتور دار:
سرعت بالا، ارتعاش کم، سر و صدا کم، حرکت صاف، بهره وری پردازش بالا، خشکی کم و دقت خوب

3پیچ توپ کلاس C3:
به دلیل ویژگی های روان کننده ای استاتیک، تعامل اصطکاک می تواند کاهش یابد و می تواند سفتی و دقت موقعیت را افزایش دهد.

4دستگاه تعمیر چرخ آسیاب رولر (اختیاری برای سری CNC):

5ريل راهنما:
- طراحی ترکیب V-Flat Rail، برای اطمینان از ثبات پیسیدن.
اسپاتولای دست:
سطح تماس ریل راهنما با دقت دستی و سیستم روغن روان کننده برای اطمینان از دقت بالا و مقاومت در برابر لباس حرکت محوری کاهش می یابد.

6. سر چرخش:

سه چک فک می تواند نصب شود، و می تواند با طراحی مختلف چک کار برای تسهیل تحقیق در مورد قطعه کار مختلف مطابقت داشته باشد.چرخ آسیاب دارای عملکرد مرکز و حرکت همزمان است، و کاربر می تواند تبدیل سریع در ماشین آلات بالا و سه پنجه clamping ماشین آلات (تعویضات ویژه) انجام دهد.

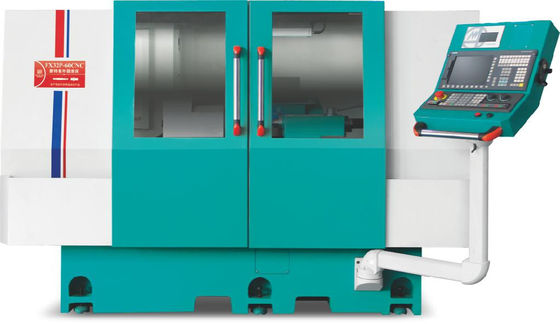

توضیحات دستگاه:

1. بدن و اجزای آن توسط آهن ریخته شده درجه بالا Milhanna FC30 ریخته شده است، که به صورت مصنوعی درمان گرما عادی شده و سپس با پیری طبیعی درمان می شود. اجزای توسط YASDA پردازش می شوند،ميتسوي سيكي، TOSHIBA، ELB و سایر تجهیزات در سطح جهانی یک بار پردازش کلیمپ. اندازه دقیق می تواند تا سطح میکروم باشد، برای اطمینان از قطعات اصلی تجهیزات با دقت بالا.


2ریل های راهنمای ماشین و پیچ های توپ دقیق به طور مداوم توسط سیستم روان کننده خودکار روان می شوند تا عمر طولانی تر و دقت بیشتری را تضمین کنند.سیستم خنک کننده از بدن جدا شده است برای از بین بردن لرزش و تبعید گرما مطلوب.

3مجهز به سیستم آسیاب خودکار سی ان سی زیمنس 828D، و توسعه ثانویه، عمل دیالوگ انسان-ماشین، با بسیاری از تجهیزات اختیاری برای انتخاب،از جمله دستگاه آسیاب سوراخ داخلیدستگاه اندازه گیری اتوماتیک، دستگاه اندازه گیری قطر بیرونی اتوماتیک و غیره.

4. سیستم تغذیه خرد کردن متشکل از یک V و یک مسیر مسطح از برنج دقیق دست ساخته شده، با سیستم روان کننده خودکار و پیچ توپ خرد دقیق سطح C3،که ميتونه حرکت راحت داشته باشه، دقت موقعیت دهی مکرر عالی و عمر طولانی مسیر.

5. پیکربندی استاندارد اسپندل چرخ آسیاب چهار و دو ساختاری است. اسپندل فشار پویا و ثابت با دقت بالا نیز می تواند انتخاب شود.که دارای ویژگی های دقت چرخش بالا است، سفتی پویا، مقاومت در برابر لرزش خوب، بهره وری آسیاب بالا و کیفیت سطح آسیاب خوب. برای آسیاب قطعه کار خاص، سرعت چرخ آسیاب می تواند تنظیم شود،تا 3500 دور در دقیقه و 60 متر در ثانیه.


6. صندلی دم طراحی شده است تا هم سفت و هم قوی باشد. یک سیلندر کششی فلز آلیاژ سخت شده در بدن آهن ریخته شده طراحی شده است تا هسته بالای MT4 را حمل کند.نیروی جک از سیلندر کشنده را می توان به راحتی با دکمه های تنظیم در عقب تغییر- لوازم جانبی ویژه صندلی دم فشار روغن با پدال برای تسهیل تخلیه قطعات کار.

7. سيستم کنترل عددي سيمنس به عنوان پیکربندي استاندارد، پس از توسعه ثانوي، تمام رابط عمل چینی، آسان به استفاده از. مجهز به موتور servo عملکرد بالا سيمنس،سیستم CNC تجهیزات و سیستم محرک سازگاری بهتر دارند، در عین حال با تعمیر خودکار شن و عملکرد جبران خودکار، برای اطمینان از ثبات و دقت تغذیه و خرد کردن.

مشخصات فنی:
