جزئیات محصول:
پرداخت:
|
| سوراخ چرخ آسیاب: | 50 میلی متر | قطر چرخ سنگ زنی: | 200 میلی متر |
|---|---|---|---|
| قدرت موتور تغذیه سر چرخ سنگ زنی: | 0.75 کیلووات | سرعت تغذیه سر چرخ سنگ زنی: | 0.1-500 میلی متر در دقیقه |
| قدرت موتور سر چرخ سنگ زنی: | 0.75 کیلووات | سرعت تغذیه سریع سر چرخ سنگ زنی: | 1000mm/min |
| سرعت سر چرخ سنگ زنی: | 1450 دور در دقیقه | زاویه چرخش سر چرخ سنگ زنی: | 360 درجه |
| سفر سر چرخ سنگزنی: | 200 میلی متر | قدرت موتور چرخ سنگ زنی: | 2.2 کیلو وات |
| سرعت چرخ سنگ زنی: | 1450 دور در دقیقه | ابعاد کلی: | 1400x1000x1600mm |
| قدرت موتور میز کار: | 0.75 کیلووات | زاویه چرخش میز کار: | 360 درجه |
| سفر میز کار: | 200 میلی متر | ||
| برجسته کردن: | ماشین آسیاب اتوماتیک استیل,ماشین آسیاب استوانه ای 1000mm/min,ماشین آسیاب بالینی خارجی عملی,Cylindrical Grinder Machine 1000mm/min,Practical External Cylindrical Grinding Machine |
||

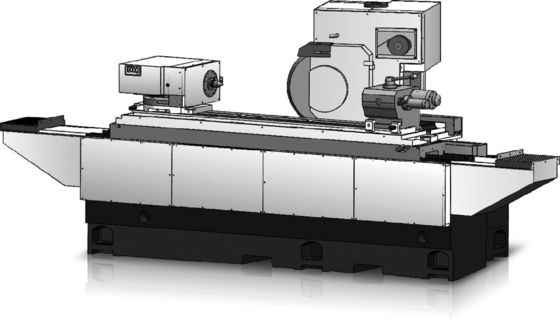

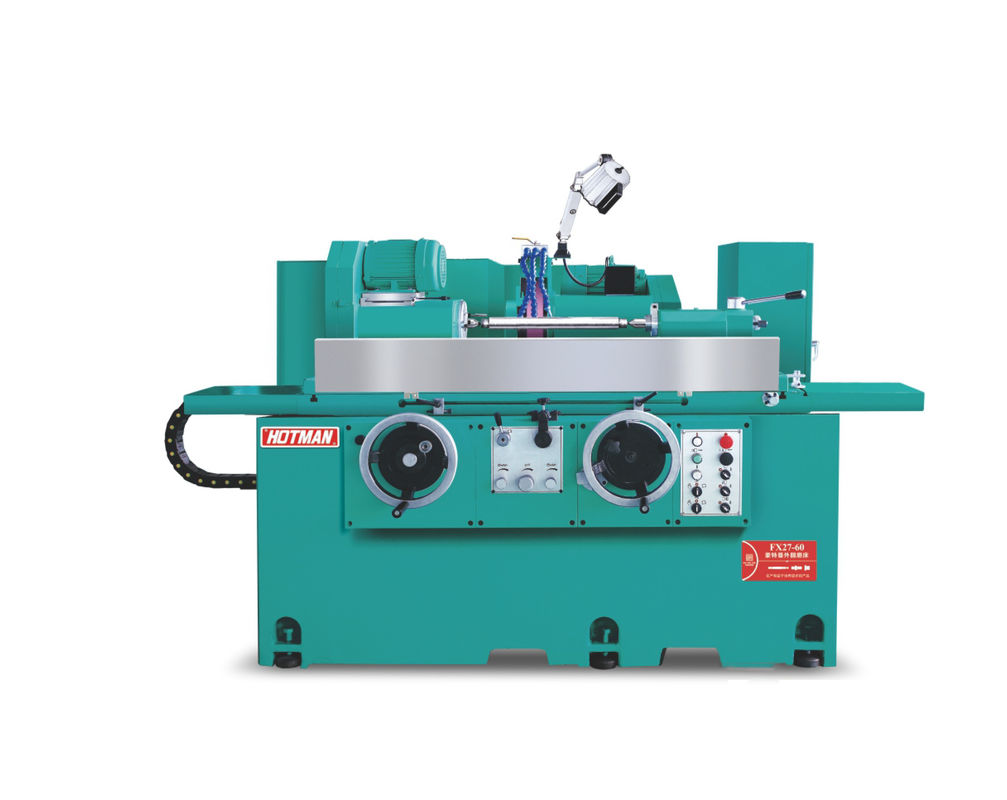

شکل خرد کردن آسیاب های استوانه ای
توضیحات دستگاه:
1. بدن و اجزای آن توسط آهن ریخته شده درجه بالا Milhanna FC30 ریخته شده است، که به صورت مصنوعی درمان گرما عادی شده و سپس با پیری طبیعی درمان می شود. اجزای توسط YASDA پردازش می شوند،ميتسوي سيكي، TOSHIBA، ELB و سایر تجهیزات در سطح جهانی یک بار پردازش کلیمپ. اندازه دقیق می تواند تا سطح میکروم باشد، برای اطمینان از قطعات اصلی تجهیزات با دقت بالا.
2ریل های راهنمای ماشین و پیچ های توپ دقیق به طور مداوم توسط سیستم روان کننده خودکار روان می شوند تا عمر طولانی تر و دقت بیشتری را تضمین کنند.سیستم خنک کننده از بدن جدا شده است برای از بین بردن لرزش و تبعید گرما مطلوب.
3مجهز به سیستم آسیاب خودکار سی ان سی زیمنس 828D، و توسعه ثانویه، عمل دیالوگ انسان-ماشین، با بسیاری از تجهیزات اختیاری برای انتخاب،از جمله دستگاه آسیاب سوراخ داخلیدستگاه اندازه گیری اتوماتیک، دستگاه اندازه گیری قطر بیرونی اتوماتیک و غیره.
4. سیستم تغذیه خرد کردن متشکل از یک V و یک مسیر مسطح از برنج دقیق دست ساخته شده، با سیستم روان کننده خودکار و پیچ توپ خرد دقیق سطح C3،که ميتونه حرکت راحت داشته باشه، دقت موقعیت دهی مکرر عالی و عمر طولانی مسیر.
5. پیکربندی استاندارد اسپندل چرخ آسیاب چهار و دو ساختاری است. اسپندل فشار پویا و ثابت با دقت بالا نیز می تواند انتخاب شود.که دارای ویژگی های دقت چرخش بالا است، سفتی پویا، مقاومت خوب در برابر لرزش، بهره وری آسیاب بالا و کیفیت سطح آسیاب خوب. برای آسیاب قطعه کار خاص، سرعت چرخ آسیاب می تواند تنظیم شود،تا 3500 دور در دقیقه و 60 متر در ثانیه.
6. صندلی دم طراحی شده است تا هم سفت و هم قوی باشد. یک سیلندر کششی فلز آلیاژ سخت شده در بدن آهن ریخته شده طراحی شده است تا هسته بالای MT4 را حمل کند.نیروی جک از سیلندر کشنده را می توان به راحتی با دکمه های تنظیم در عقب تغییر- لوازم جانبی ویژه صندلی دم فشار روغن با پدال برای تسهیل تخلیه قطعات کار.
7. سيستم کنترل عددي سيمنس به عنوان پیکربندي استاندارد، پس از توسعه ثانوي، تمام رابط عمل چینی، آسان به استفاده از. مجهز به موتور servo عملکرد بالا سيمنس،سیستم CNC تجهیزات و سیستم محرک سازگاری بهتر دارند، در عین حال با تعمیر خودکار شن و عملکرد جبران خودکار، برای اطمینان از ثبات و دقت تغذیه و خرد کردن.
مشخصات فنی:
| پروژه | واحد | مدل:FX32P-60CNC | |
|
ظرفیت پردازش
|
حداکثر قطر چرخش میز | mm | 320 |
|
حداکثر فاصله بین دو انگشت |
mm | 600 | |
| حداکثر قطر آسیاب | mm | 320 | |
| حداکثر بارگذاری بین دو قلب parietal | کیلوگرم ((ب) | 60 ((کار بالا) / 20 (فقط کار) | |
| اندازه چرخ آسیاب (قطر × عرض × دیافراگم) | mm | 455×38 ((32-50) ×127 | |
| سرعت چرخ آسیاب | rpm | 1650 | |
| حداکثر سرعت خطی چرخ آسیاب | m/s | 40 ((چرخ خردکن سرعت بالا تا 65) | |
| پانسمان چرخ آسیاب | mm | نوع اتوماتیک | |
|
سر چرخ آسیاب |
زاویه تغذیه | درجه | 90 |
| ضربه تغذیه | mm | 250 | |
| محور X سرعت حرکت سریع | m/min | 6 | |
| حداقل تغذیه در محور X | mm | 0.001 | |
|
قاب سر |
سرعت پیچ | rpm | 50 تا 500 |
| شکل اسپندل | همزمان یا در مرکز | ||
| مشخصات انگشت | MT-4 | ||
|
صندلی پشت |
فاصله تلسکوپی اتوماتیک | mm | 40 |
| مشخصات انگشت | MT-4 | ||
|
میز کار |
سرعت حرکت سریع در محور Z | m/min | 8 |
| حداقل تغذیه در محور z | mm | 0.001 | |
| حداکثر سفر | mm | 550 | |
| زاویه چرخش | درجه | + 6/-9 | |
|
موتور |
موتور چرخ آسیاب | KW | 3.75/55 |
| موتور تغذیه محور X (سرو) | KW | 2.2 | |
| موتور تغذیه محور Z (سروا) | KW | 2.2 | |
| موتور فندلی فریم سر | KW | 0.75 | |
| موتور پمپ خنک کننده | KW | 0.75 | |
| موتور روغن روان کننده | KW | 0.25*2 | |
| موتور پمپ روغن دم | KW | 0.75 | |
|
سایر |
وزن خالص ماشین | کیلوگرم | 3300 |
| وزن کل ماشین | کیلوگرم | 3500 | |
| اندازه بسته (طول * عرض * ارتفاع) | mm | ۲۸۰۰*۲۰۰۰*۲۰۰۰ | |
A. مستقیم در خرد کردن:
تولید کوچک، تغذیه اتوماتیک بدون تایمر جرقه، می تواند تولید انبوه کیفیت خرد خوب را به دست آورد، دستگاه اندازه گیری قطر خارجی اتوماتیک را اضافه کنید (توسعات ویژه) ،می تواند بهترین بهره وری و اثر خرد کردن را فراهم کند (مدل های CNC).
ب. تراش قطبی:
تغذیه خودکار وقتا وقتا و میز هیدرولیکی باعث می شود تا کارآمدترین پیسش قطبی از شیء کار انجام شود.
ج.پاشیدن پایینی:
جدا کردن پوشش چرخش از کار سر پیچ و آن را با یک چک سه یا چهار پنجه جایگزین کنید. تغییر موقعیت نوک موقعیت برای ایجاد چک چرخشو آن را در موقعیت 90° برای خرد کردن انتهای نصب کنید.
D. شانه زدن:
هنگامی که قطر بیرونی شی کار و شانه آن در حال خرد شدن به صورت همزمان باشد،موضوع کار توسط دو مرکز بالا پشتیبانی می شود و چرخ آسیاب در سمت راست سر چرخ آسیاب نصب می شود و در یک زاویه برای آسیاب چرخش می شود.
E. تراش شیب دار:
شیء کاری می تواند توسط چک یا دو مرکز بالا پشتیبانی شود، و میز و سر چرخ آسیاب می تواند به راحتی چرخش و تنظیم شود.
F. تراش قطر داخلی:
لوازم آسیاب قطر داخلی (تعویضات ویژه) قطر داخلی آسیاب، تا زمانی که اسپندل آسیاب قطر داخلی به پایین کشیده شده و در موقعیت آسیاب ثابت شده باشد، می تواند آسیاب شود.
دستگاه خرد کردن سوراخ داخلی (اختیاری):
سرعت چرخش محدوده قطر داخلی حداکثر عمق
20,000rpm Φ25 ~ 45mm 100mm
30,000rpm Φ 12 ~ 25mm 60mm
