FX-24CNC Hotman سیستم آسیاب بدون مرکز CNC 0.1-3mm/min

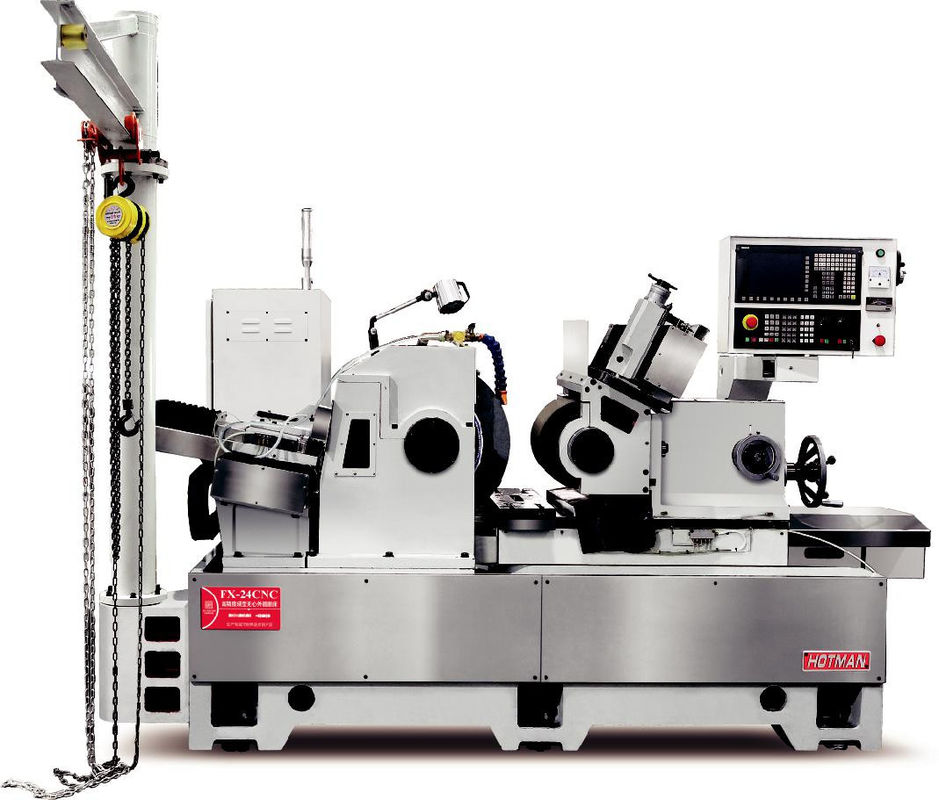

ماشین آسیاب بدون مرکز CNC FX-24CNC با دقت بالا

1ابزار خرد کردن قالب:

  خرد کردن قطر بزرگ قطره ترجیح داده می شود

2. سيستم اسپندل:

● محور اصلی چرخ آسیاب از اسپندل نوع Perrin با حمایت دوگانه قبل و بعد استفاده می کند. سرعت بالا، عملکرد پایدار، بدون نگهداری.

● موتور چرخ 30KW دارای تورک بالا و موتور قدرت بالا است.

●اسپیندل از چرخ آسیاب 610 میلی متری استفاده می کند تا اثر آسیاب را افزایش دهد.چرخ آسیاب با عرض حداکثر 400 میلی متر می تواند برای پاسخگویی به نیازهای قطعات مختلف نصب شود.

●سیستم پوشش چرخ آسیاب با اتصال دو محور برای انواع مختلف قطعات مورد استفاده قرار می گیرد.

● طراحی مرکز جاذبه پایین، افزایش ثبات آسیاب، می تواند دقت ماشین آلات را برای مدت طولانی تضمین کند.

● نیروی خرد کردن فوق العاده، مناسب تر برای پردازش قطعات قطر بزرگ، زمان پردازش را بسیار کوتاه می کند.

●این بسیار مناسب برای نصب تجهیزات خودکار مانند آسیاب دستی و تغذیه و دریافت خودکار است.

توضیحات دستگاه:

1. بدن و اجزای آن توسط آهن ریخته شده درجه بالا Milhanna FC30 ریخته شده است، که به صورت مصنوعی درمان گرما عادی شده و سپس با پیری طبیعی درمان می شود. اجزای توسط YASDA پردازش می شوند،ميتسوي سيكي، TOSHIBA، ELB و سایر تجهیزات در سطح جهانی یک بار پردازش کلیمپ. اندازه دقیق می تواند تا سطح میکروم باشد، برای اطمینان از قطعات اصلی تجهیزات با دقت بالا.

2ریل های راهنمای ماشین و پیچ های توپ دقیق به طور مداوم توسط سیستم روان کننده خودکار روان می شوند تا عمر طولانی تر و دقت بیشتری را تضمین کنند.سیستم خنک کننده از بدن جدا شده است برای از بین بردن لرزش و تبعید گرما مطلوب.

3مجهز به سیستم آسیاب خودکار سی ان سی زیمنس 828D، و توسعه ثانویه، عمل دیالوگ انسان-ماشین، با بسیاری از تجهیزات اختیاری برای انتخاب،از جمله دستگاه آسیاب سوراخ داخلیدستگاه اندازه گیری اتوماتیک، دستگاه اندازه گیری قطر بیرونی اتوماتیک و غیره.

4. سیستم تغذیه خرد کردن متشکل از یک V و یک مسیر مسطح از برنج دقیق دست ساخته شده، با سیستم روان کننده خودکار و پیچ توپ خرد دقیق سطح C3،که ميتونه حرکت راحت داشته باشه، دقت موقعیت دهی مکرر عالی و عمر طولانی مسیر.

5. پیکربندی استاندارد اسپندل چرخ آسیاب چهار و دو ساختاری است. اسپندل فشار پویا و ثابت با دقت بالا نیز می تواند انتخاب شود.که دارای ویژگی های دقت چرخش بالا است، سفتی پویا، مقاومت در برابر لرزش خوب، بهره وری آسیاب بالا و کیفیت سطح آسیاب خوب. برای آسیاب قطعه کار خاص، سرعت چرخ آسیاب می تواند تنظیم شود،تا 3500 دور در دقیقه و 60 متر در ثانیه.

6. صندلی دم طراحی شده است تا هم سفت و هم قوی باشد. یک سیلندر کششی فلز آلیاژ سخت شده در بدن آهن ریخته شده طراحی شده است تا هسته بالای MT4 را حمل کند.نیروی جک از سیلندر کشنده را می توان به راحتی با دکمه های تنظیم در عقب تغییر- لوازم جانبی ویژه صندلی دم فشار روغن با پدال برای تسهیل تخلیه قطعات کار.

7. سيستم کنترل عددي سيمنس به عنوان پیکربندي استاندارد، پس از توسعه ثانوي، تمام رابط عمل چینی، آسان به استفاده از. مجهز به موتور servo عملکرد بالا سيمنس،سیستم CNC تجهیزات و سیستم محرک سازگاری بهتر دارند، در عین حال با تعمیر خودکار شن و عملکرد جبران خودکار، برای اطمینان از ثبات و دقت تغذیه و خرد کردن.
