ماشین آسیاب بدون مرکز CNC سه محور با دقت بالا، با انواع مختلف چرخ آسیاب

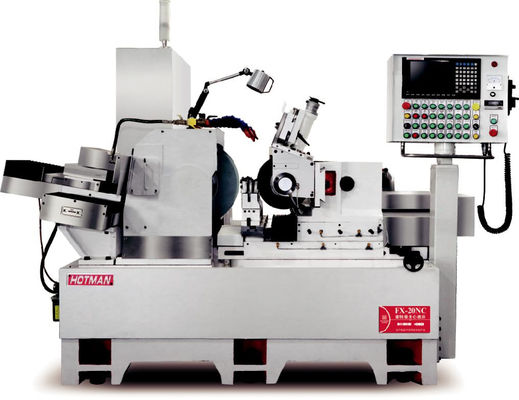

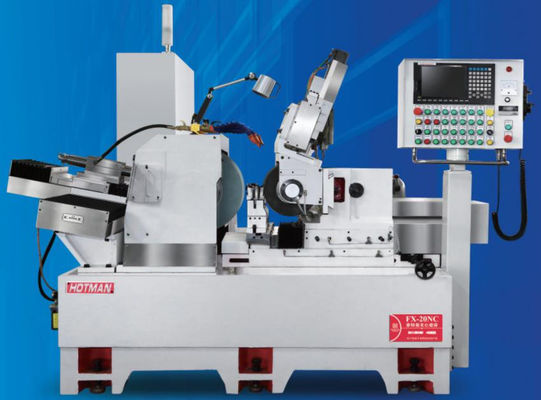

ماشین آسیاب بدون مرکز CNC با دقت بالاFX-20CNC-3


1. نيرو فوق العاده ي خرد کردن
2. محور چرخ شن و ماسه محور اصلی هیدروستاتیک است
3.برگرفتن قطر بزرگ قطعات ترجیح داده می شود
●طراحی مرکز جاذبه پایین، افزایش ثبات آسیاب، می تواند دقت ماشین آلات را برای مدت طولانی تضمین کند.
● نیروی خرد کردن فوق العاده، مناسب تر برای پردازش قطعات قطر بزرگ، زمان پردازش را بسیار کوتاه می کند.

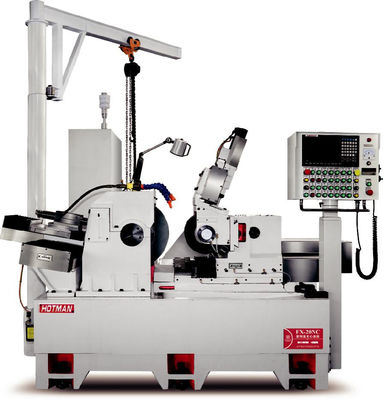

● این بسیار مناسب برای نصب تجهیزات خودکار مانند دستیار بلند کردن خرد کردن / تغذیه خودکار و دریافت است.




قطعات پوششی چرخ آسیاب:

●سیستم تعمیر شن دو محور را به کار می گیرد، با موتور سرو و محرک پیچ توپ، دقت شکل گیری چرخ آسیاب بالا است، سرعت پوشاک سریع است.

●پوشش رولر می تواند به سرعت با یک قلم برش تک نقطه ای تعویض شود تا انواع مختلف پوشش چرخ آسیاب را تحقق بخشد

● خرد کردن میله بلند فولاد وولفستم با استفاده از رولر و تعمیر متقابل، بهره وری تعمیر شن سریع است، سطح برش چرخ خرد کردن صاف است،می تواند سطح تماس چرخ آسیاب را بزرگتر و یکنواخت تر کند.

توضیحات دستگاه:

1. بدن و اجزای آن توسط آهن ریخته شده درجه بالا Milhanna FC30 ریخته شده است، که به صورت مصنوعی درمان گرما عادی شده و سپس با پیری طبیعی درمان می شود. اجزای توسط YASDA پردازش می شوند،ميتسوي سيكي، TOSHIBA، ELB و سایر تجهیزات در سطح جهانی یک بار پردازش کلیمپ. اندازه دقیق می تواند تا سطح میکروم باشد، برای اطمینان از قطعات اصلی تجهیزات با دقت بالا.

پیکربندی استاندارد اسپندل چرخ آسیاب چهار و دو استخر پشتی است. اسپندل فشار پویا و ثابت با دقت بالا نیز می تواند انتخاب شود.که دارای ویژگی های دقت چرخش بالا است، سفتی پویا، مقاومت خوب در برابر لرزش، بهره وری آسیاب بالا و کیفیت سطح آسیاب خوب. برای آسیاب قطعه کار خاص، سرعت چرخ آسیاب می تواند تنظیم شود،تا 3500 دور در دقیقه و 60 متر در ثانیه.

صندلی دم طراحی شده است تا هم سفت و هم محکم باشد. یک سیلندر کششی از آلیاژ سخت شده که در بدن آهن ریخته شده است برای حمل هسته بالای MT4 طراحی شده است.نیروی جک از سیلندر کشنده را می توان به راحتی با دکمه های تنظیم در عقب تغییر- لوازم جانبی ویژه صندلی دم فشار روغن با پدال برای تسهیل تخلیه قطعات کار.

ریل های راهنمای ماشین و پیچ های توپ دقیق به طور مداوم توسط سیستم روان کننده خودکار روان می شوند تا عمر طولانی تر و دقت بیشتری را تضمین کنند.سیستم خنک کننده از بدن جدا شده است برای از بین بردن لرزش و تبعید گرما مطلوب.

مجهز به سيستم تراش اتوماتيك سي ان سي زيمنس 828D و توسعه ثانوي، گفتگوي انسان-ماشين کار احمق، با بسیاری از تجهیزات اختیاري برای انتخاب،از جمله دستگاه آسیاب سوراخ داخلیدستگاه اندازه گیری اتوماتیک، دستگاه اندازه گیری قطر بیرونی اتوماتیک و غیره.

سیستم تغذیه شیب دار شامل یک V و یک مسیر مسطح از شانه دقیق دست ساز، با سیستم روان کننده خودکار و پیچ توپ شیب دقیق سطح C3 است.که ميتونه حرکت راحت داشته باشه، دقت موقعیت دهی مکرر عالی و عمر طولانی مسیر.


مشخصات فنی:
