جزئیات محصول:
پرداخت:
|
| قطر چرخ سنگ زنی: | 200 میلی متر | جریان موتور چرخ سنگ زنی: | 3.5A |
|---|---|---|---|
| فرکانس موتور چرخ سنگ زنی: | 50 هرتز | قدرت موتور چرخ سنگ زنی: | 2.2 کیلو وات |
| سرعت موتور چرخ سنگ زنی: | 1400 دور در دقیقه | ولتاژ موتور چرخ سنگ زنی: | 380 ولت |
| سرعت چرخ سنگ زنی: | 3000 دور در دقیقه | جریان موتور اسپیندل چرخ سنگ زنی: | 2.5A |
| فرکانس موتور اسپیندل چرخ سنگ زنی: | 50 هرتز | قدرت موتور اسپیندل چرخ سنگ زنی: | 1.5 کیلو وات |
| ولتاژ موتور اسپیندل چرخ سنگ زنی: | 380 ولت | سرعت اسپیندل چرخ سنگ زنی: | 3000 دور در دقیقه |
| مخروطی دوک چرخ سنگ زنی: | مورس 3 | پهنای چرخ سنگ زنی: | 20 میلی متر |
| برجسته کردن: | ماشین آسیاب بدون مرکز خارجی,ماشین آسیاب بدون مرکز 380 ولت,2.5A خرد کردن بدون مرکز خارجی,Centerless Grinding Machine 380V,2.5A External Centerless Grinding |
||

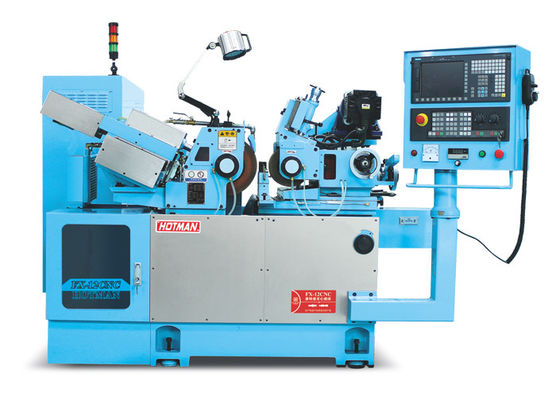

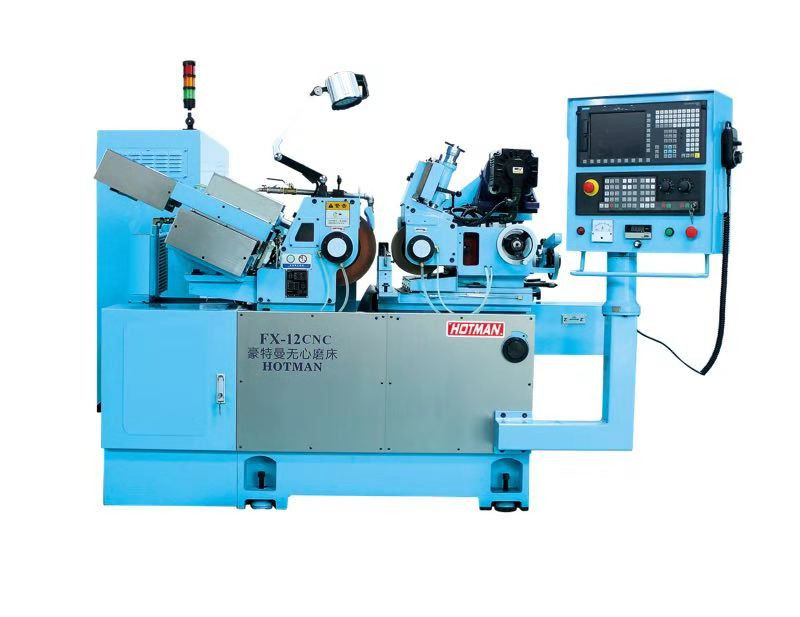

ماشین آسیاب بدون مرکز CNC با دقت بالاFX-12CNC-3
مدل تجهیزات:
| مشخصات مکانیکی | حالت: FX-12CNC-3 |
| محدوده ماشینکاری (قطر) | 0.5mm-40mm |
|
اندازه چرخ آسیاب (OD * W * OD) |
Φ305*150*Φ120mm |
|
اندازه چرخ تنظیم (OD * W * OD) |
Φ205*150*Φ90mm |
| سرعت چرخ آسیاب | 1950RPM |
| تنظیم سرعت چرخ | 0-320RPM |
|
چرخ آسیاب موتور را حرکت می دهد |
5.5KW |
| موتور سرو موتور تنظیم چرخ | 2.0kW AC SERVO MOTOR |
| موتور تغذیه سرو | 1.5KW |
|
پمپ هیدرولیک موتور را حرکت می دهد |
0.75KW |
|
پمپ خنک کننده موتور را حرکت می دهد |
0.125KW |
|
تنظیم چرخ تغذیه چرخ دستی |
3.5mm/ دور 0.02mm/ مقیاس |
|
چرخ تنظیم کننده چرخ دستی تنظیم دقیق |
0.1mm/ دور 0.001mm/ مقیاس |
| دقت تغذیه | 0.001mm |
| زاويه ميل چرخ را تنظیم کنيد | +5°--3° |
| زاویه چرخش را تنظیم کنید | ±5° |
| ابعاد مکانیکی | 1800×1400×1450 میلی متر |
| اندازه بسته بندی | ۲۳۵۰×۱۶۵۰×۱۷۷۰ میلی متر |
| وزن مکانیکی | 2000kg |
| وزن بسته بندی | ۲۳۰۰ کیلوگرم |
توضیحات دستگاه:
1. بدن و اجزای آن توسط آهن ریخته شده درجه بالا Milhanna FC30 ریخته شده است، که به صورت مصنوعی درمان گرما عادی شده و سپس با پیری طبیعی درمان می شود. اجزای توسط YASDA پردازش می شوند،ميتسوي سيكي، TOSHIBA، ELB و سایر تجهیزات در سطح جهانی یک بار پردازش کلیمپ. اندازه دقیق می تواند تا سطح میکروم باشد، برای اطمینان از قطعات اصلی تجهیزات با دقت بالا.
2ریل های راهنمای ماشین و پیچ های توپ دقیق به طور مداوم توسط سیستم روان کننده خودکار روان می شوند تا عمر طولانی تر و دقت بیشتری را تضمین کنند.سیستم خنک کننده از بدن جدا شده است برای از بین بردن لرزش و تبعید گرما مطلوب.
3مجهز به سیستم آسیاب خودکار سی ان سی زیمنس 828D، و توسعه ثانویه، عمل دیالوگ انسان-ماشین، با بسیاری از تجهیزات اختیاری برای انتخاب،از جمله دستگاه آسیاب سوراخ داخلیدستگاه اندازه گیری اتوماتیک، دستگاه اندازه گیری قطر بیرونی اتوماتیک و غیره.
4. سیستم تغذیه خرد کردن متشکل از یک V و یک مسیر مسطح از برنج دقیق دست ساخته شده، با سیستم روان کننده خودکار و پیچ توپ خرد دقیق سطح C3،که ميتونه حرکت راحت داشته باشه، دقت موقعیت دهی مکرر عالی و عمر طولانی مسیر.
5. پیکربندی استاندارد اسپندل چرخ آسیاب چهار و دو ساختاری است. اسپندل فشار پویا و ثابت با دقت بالا نیز می تواند انتخاب شود.که دارای ویژگی های دقت چرخش بالا است، سفتی پویا، مقاومت در برابر لرزش خوب، بهره وری آسیاب بالا و کیفیت سطح آسیاب خوب. برای آسیاب قطعه کار خاص، سرعت چرخ آسیاب می تواند تنظیم شود،تا 3500 دور در دقیقه و 60 متر در ثانیه.
6. صندلی دم طراحی شده است تا هم سفت و هم قوی باشد. یک سیلندر کششی فلز آلیاژ سخت شده در بدن آهن ریخته شده طراحی شده است تا هسته بالای MT4 را حمل کند.نیروی جک از سیلندر کشنده را می توان به راحتی با دکمه های تنظیم در عقب تغییر- لوازم جانبی ویژه صندلی دم فشار روغن با پدال برای تسهیل تخلیه قطعات کار.
7. سيستم کنترل عددي سيمنس به عنوان پیکربندي استاندارد، پس از توسعه ثانوي، تمام رابط عمل چینی، آسان به استفاده از. مجهز به موتور servo عملکرد بالا سيمنس،سیستم CNC تجهیزات و سیستم محرک سازگاری بهتر دارند، در عین حال با تعمیر خودکار شن و عملکرد جبران خودکار، برای اطمینان از ثبات و دقت تغذیه و خرد کردن.
