| سیستم خنک کننده: | خنک کننده آب | چرخ سنگ زنی: | φ200*φ20*80 میلی متر |
|---|---|---|---|
| موتور چرخ سنگ زنی: | 3 کیلو وات | سرعت چرخ سنگ زنی: | 3000 دور در دقیقه |

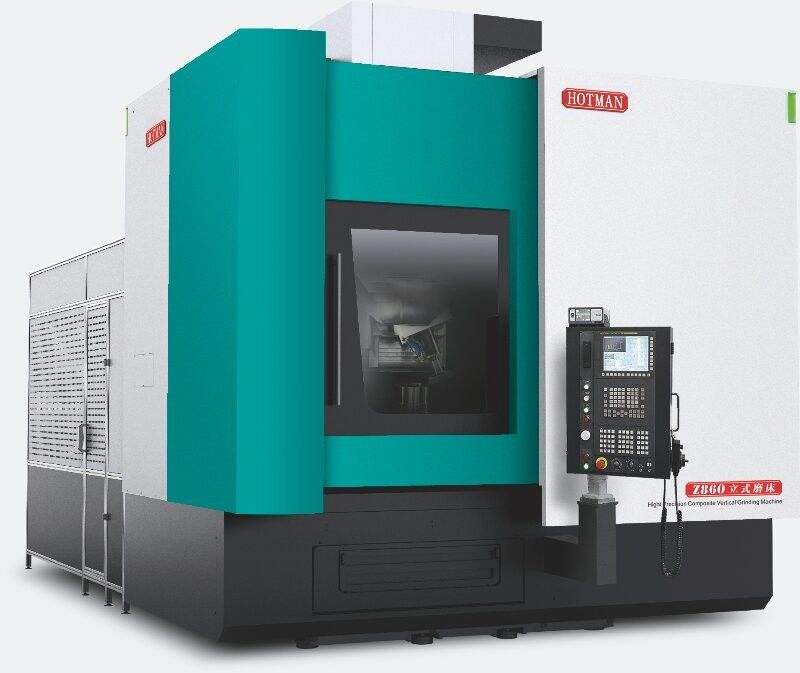

| مواد: | فولاد | نام: | ماشین سنگ زنی عمودی |
| قدرت: | 7.5 کیلووات | اندازه: | 1200*1000*1700 میلی متر |
| سرعت: | 1400 دور در دقیقه | موتور تغذیه میز: | 1.5 کیلو وات |
| سرعت تغذیه میز: | 0-3000 میلی متر در دقیقه | اندازه جدول: | 800*400 میلی متر |
| نوع: | ماشین سنگ زنی | ولتاژ: | 380 ولت |
| وزن: | 1600 کیلوگرم | ||
| برجسته کردن: | ماشین تراش عمودی فولاد,7.5KW ماشین تراش عمودی,آسیاب عمودی خنک کننده آب,7.5KW Vertical Grinding Machine,Water Cooling Vertical Grinder |
||
توضیحات دستگاه:
1. بدن و اجزای آن توسط آهن ریخته شده درجه بالا Milhanna FC30 ریخته شده است، که به صورت مصنوعی درمان گرما عادی شده و سپس با پیری طبیعی درمان می شود. اجزای توسط YASDA پردازش می شوند،ميتسوي سيكي، TOSHIBA، ELB و سایر تجهیزات در سطح جهانی یک بار پردازش کلیمپ. اندازه دقیق می تواند تا سطح میکروم باشد، برای اطمینان از قطعات اصلی تجهیزات با دقت بالا.
2ریل های راهنمای ماشین و پیچ های توپ دقیق به طور مداوم توسط سیستم روان کننده خودکار روان می شوند تا عمر طولانی تر و دقت بیشتری را تضمین کنند.سیستم خنک کننده از بدن جدا شده است برای از بین بردن لرزش و تبعید گرما مطلوب.
3مجهز به سیستم آسیاب خودکار سی ان سی زیمنس 828D، و توسعه ثانویه، عمل دیالوگ انسان-ماشین، با بسیاری از تجهیزات اختیاری برای انتخاب،از جمله دستگاه آسیاب سوراخ داخلیدستگاه اندازه گیری اتوماتیک، دستگاه اندازه گیری قطر بیرونی اتوماتیک و غیره.
4. سیستم تغذیه خرد کردن متشکل از یک V و یک مسیر مسطح از برنج دقیق دست ساخته شده، با سیستم روان کننده خودکار و پیچ توپ خرد دقیق سطح C3،که ميتونه حرکت راحت داشته باشه، دقت موقعیت دهی مکرر عالی و عمر طولانی مسیر.
5. پیکربندی استاندارد اسپندل چرخ آسیاب چهار و دو ساختاری است. اسپندل فشار پویا و ثابت با دقت بالا نیز می تواند انتخاب شود.که دارای ویژگی های دقت چرخش بالا است، سفتی پویا، مقاومت در برابر لرزش خوب، بهره وری آسیاب بالا و کیفیت سطح آسیاب خوب. برای آسیاب قطعه کار خاص، سرعت چرخ آسیاب می تواند تنظیم شود،تا 3500 دور در دقیقه و 60 متر در ثانیه.
6. صندلی دم طراحی شده است تا هم سفت و هم قوی باشد. یک سیلندر کششی فلز آلیاژ سخت شده در بدن آهن ریخته شده طراحی شده است تا هسته بالای MT4 را حمل کند.نیروی جک از سیلندر کشنده را می توان به راحتی با دکمه های تنظیم در عقب تغییر- لوازم جانبی ویژه صندلی دم فشار روغن با پدال برای تسهیل تخلیه قطعات کار.
7. سيستم کنترل عددي سيمنس به عنوان پیکربندي استاندارد، پس از توسعه ثانوي، تمام رابط عمل چینی، آسان به استفاده از. مجهز به موتور servo عملکرد بالا سيمنس،سیستم CNC تجهیزات و سیستم محرک سازگاری بهتر دارند، در عین حال با تعمیر خودکار شن و عملکرد جبران خودکار، برای اطمینان از ثبات و دقت تغذیه و خرد کردن.

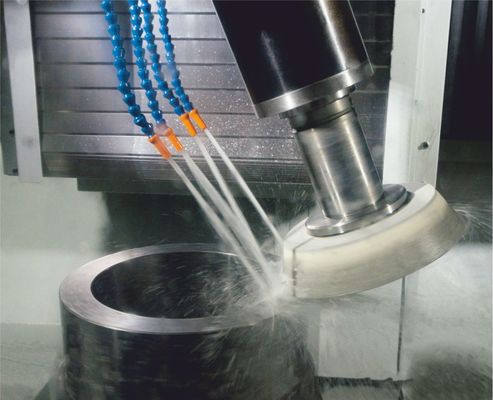

1، یک بار کلیمپ کردن می تواند خرد کردن سوراخ داخلی، دایره بیرونی، مخروط و چهره پایان قطعات را تکمیل کند
2مناسب برای پردازش دیسک / شاخه کوتاه / آستین / حلقه و سایر قطعات
در محور B، برج موقعیت دهی دو گیره:
برش قطر داخلی/خارج با موقعیت 0 °،22.5 ° موقعیت می تواند برای پیسیدن قطر بیرونی و سطح پایان به طور موثر استفاده شود.
بازخورد مقیاس شبکه:
محور X و محور Z مجهز به کنترل بازخورد با استفاده از فرمانروای شبکه (محور Z یک گزینه است) برای دستیابی به ماشینکاری با دقت بالا است.
کتابخانه چرخ آسیاب ATC:
شش چرخ آسیاب با مشخصات و اشکال مختلف با توجه به نیازهای ماشینکاری مجهز هستند.
شکل های پیچیده، نیازی به تعویض مکرر چرخ آسیاب نیست، که می تواند پوشش خودکار آنلاین و جبران اندازه را تحقق بخشد.
سیستم مدیریت دمای:
در پردازش دسته ای مستمر، می توانید دمای قطعه کار و بدن دستگاه ابزار را کنترل کنید تا به پردازش دقیق تر برسید.
به طور گسترده استفاده شده:
قطعات ماشین آلات کاری مانند آستین چرخ دار، قطعات ماشین آلات مهندسی مانند دنده های منحنی، قطعات کاهش دهنده مانند دنده های سیاره ای (برای تولید انرژی بادی) ، قطعات موتورهای دریایی CAM
دقت ماشینکاری:
| گردی | 1.5μm |
| هم محوری بودن | 2.5μm |
| خشکی سطح | 0.1μm |
ظرفیت پردازش:
| حداکثر قطر بیرونی آسیاب | 860 میلی متر |
| محدوده قطر آسیاب دایره داخلی | Ø50~700 میلی متر |
| حداکثر ارتفاع آسیاب | 600 میلی متر |
| حداکثر بار میز | ۸۰۰ کیلوگرم |
