جزئیات محصول:
پرداخت:
|
قطر چرخ سنگ زنی: | 200 میلی متر | قدرت موتور چرخ سنگ زنی: | 2.2 کیلو وات |
---|---|---|---|
سرعت چرخ سنگ زنی: | 3000 دور در دقیقه | حالت کنترل موتور اسپیندل چرخ سنگ زنی: | V/F |
روش خنک کردن موتور اسپیندل چرخ سنگ زنی: | خنک کننده هوا | جریان موتور اسپیندل چرخ سنگ زنی: | 4A |
فرکانس موتور اسپیندل چرخ سنگ زنی: | 50 هرتز | قدرت موتور اسپیندل چرخ سنگ زنی: | 2.2 کیلو وات |
منبع تغذیه موتور اسپیندل چرخ سنگ زنی: | 3-فاز | سطح حفاظت موتور اسپیندل چرخ سنگ زنی: | IP54 |
سرعت موتور اسپیندل چرخ سنگ زنی: | 3000 دور در دقیقه | گشتاور موتور اسپیندل چرخ سنگ زنی: | 20 نیوتن متر |
ولتاژ موتور اسپیندل چرخ سنگ زنی: | 380 ولت | سرعت اسپیندل چرخ سنگ زنی: | 3000 دور در دقیقه |
نام: | ماشین سنگ زنی میل بادامک | ||
برجسته کردن: | دستگاه خرد کردن شفت کشویی خنک کننده با هوا,ماشین خرد کردن شفت کش 3 مرحله ای,آسیاب چند عملکردی کامپشافت,Camshaft Grinding Machine 3 Phase,Multi Function Camshaft Grinder |

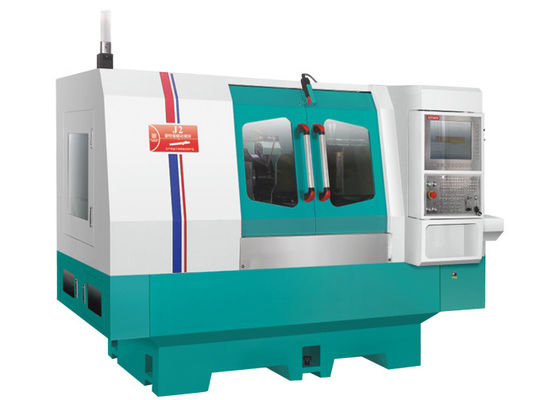

دستگاه سنگ زنی میل بادامک J2
توضیحات دستگاه:
1. بدنه و اجزا توسط چدن درجه یک Milhanna FC30 ریخته گری شده اند که تحت عملیات حرارتی نرمالیزه مصنوعی قرار گرفته و سپس با پیری طبیعی درمان می شوند. اجزا توسط تجهیزات کلاس جهانی YASDA، MITSUI SEIKI، TOSHIBA، ELB و سایر تجهیزات پردازش می شوند. اندازه دقیق می تواند تا سطح میکرون باشد تا از اجزای اصلی تجهیزات با دقت بالا اطمینان حاصل شود.
2. ریل های راهنما و پیچ های ساچمه ای دقیق دستگاه به طور مداوم توسط سیستم روغن کاری خودکار روغن کاری می شوند تا از عمر طولانی تر و دقت اطمینان حاصل شود. سیستم خنک کننده از بدنه جدا شده است تا لرزش را از بین ببرد و اتلاف حرارت مطلوبی داشته باشد.
3. مجهز به سیستم سنگ زنی خودکار CNC زیمنس 828D و توسعه ثانویه، عملیات احمقانه گفتگوی انسان و ماشین، با بسیاری از تجهیزات اختیاری برای انتخاب، از جمله دستگاه سنگ زنی سوراخ داخلی، دستگاه اندازه گیری انتهای خودکار، دستگاه اندازه گیری قطر خارجی خودکار و غیره.
4. سیستم تغذیه سنگ زنی از یک مسیر V و یک مسیر مسطح از بیلچه دقیق دست ساز تشکیل شده است، با سیستم روغن کاری خودکار و پیچ ساچمه ای سنگ زنی دقیق سطح C3، که می تواند به حرکت روان، دقت موقعیت یابی مکرر عالی و عمر طولانی مسیر دست یابد.
5. پیکربندی استاندارد دوک چرخ سنگ زنی ساختار یاتاقان عقب چهار و عقب دو است. دوک فشار دینامیکی و استاتیکی با دقت بالا نیز می تواند انتخاب شود که دارای ویژگی های دقت چرخش بالا، سفتی دینامیکی بالا، مقاومت در برابر لرزش خوب، راندمان سنگ زنی بالا و کیفیت سطح سنگ زنی خوب است. برای سنگ زنی قطعات کار ویژه، سرعت چرخ سنگ زنی را می توان تنظیم کرد، تا 3500 دور در دقیقه و 60 متر بر ثانیه.
6. صندلی دم به گونه ای طراحی شده است که هم سفت و سخت و هم محکم باشد. یک سیلندر کشویی فولادی آلیاژی سخت شده که در بدنه چدنی تعبیه شده است برای حمل هسته بالایی MT4 طراحی شده است. نیروی جک زدن سیلندر کشویی را می توان به راحتی با دکمه های تنظیم در عقب تغییر داد. صندلی دم فشار روغن لوازم جانبی ویژه با پدال برای تسهیل تخلیه قطعات کار.
7. سیستم کنترل عددی زیمنس به عنوان پیکربندی استاندارد، پس از توسعه ثانویه، تمام رابط عملیات چینی، آسان برای استفاده. مجهز به موتور سروو با کارایی بالای زیمنس، سیستم CNC و سیستم درایو تجهیزات سازگاری بهتری دارند، در عین حال با عملکرد تعمیر شن و ماسه خودکار و جبران خودکار، برای اطمینان از پایداری و دقت تغذیه و سنگ زنی.
جزئیات محصول:
جزئیات محصول: | |
دقت موقعیت یابی مکرر قاب سر (محور C) |
0.002 درجه |
وضوح محور X/Z |
0.0001 میلی متر |
حداکثر قطر چرخش میز |
350-435 میلی متر |
حداکثر قطر سنگ زنی |
300 میلی متر |
حداکثر بار |
90 کیلوگرم |
(1) دوک مرکز کار متحرک با رمزگذار Renishaw داخلی.
(2) ظرفیت بار چاک 150 نیوتن متر
(3) یاتاقان ساچمه ای تماس زاویه ای دقیق
(4) گردی ≤1 میکرومتر
(5) زاویه چرخش بزرگ
(6) مایع خنک کننده در مرکز
(7) رانده شده توسط موتور سنکرون مغناطیس دائم
(8) عملکرد توقف موقعیت یابی
سر کار با سفتی بالا با مرکز کار متحرک، توسط یاتاقان ساچمه ای تماس زاویه ای و یاتاقان غلتکی مخروطی با سفتی و دقت بالا پشتیبانی می شود که دوک را پایدارترین و سخت ترین می کند.
چاک مخروطی MT-4 در دوک استفاده می شود، با سوراخ مرکزی 24 میلی متری، جایی که دستگاه کشش فیکسچر می تواند از آن عبور کند، و همچنین مایع خنک کننده.
سر کار توسط یک موتور سروو AC دیجیتال Sodick با سرعت متغیر هدایت می شود. قطعات نامنظم را می توان به دلیل موقعیت یابی سریع و دقیق دوک و محور X و محور C تعاملی سنگ زنی کرد.
