جزئیات محصول:
پرداخت:
|
| قدرت موتور پمپ خنک کننده: | 0.2-0.5 کیلو وات | سوراخ چرخ آسیاب: | 50-100 میلی متر |
|---|---|---|---|
| قطر چرخ سنگ زنی: | 200-400 میلی متر | قدرت موتور چرخ سنگ زنی: | 2-5 کیلو وات |
| سرعت چرخ سنگ زنی: | 1000-2000 دور در دقیقه | پهنای چرخ سنگ زنی: | 20-50 میلی متر |
| Max. حداکثر Grinding Length طول سنگ زنی: | 200-300 میلی متر | Max. حداکثر workpiece weight وزن قطعه کار: | 50-100 کیلوگرم |
| ابعاد کلی: | 1000*1000*1500 میلی متر | قدرت موتور میز: | 0.2-0.5 کیلو وات |
| سرعت جدول: | 0.1-0.5 متر در دقیقه | زاویه چرخش میز: | 0-30 درجه |
| سرعت چرخش میز: | 0-10 درجه در دقیقه | نوع: | ماشین سنگ زنی میل بادامک |
| وزن: | 1000-2000 کیلوگرم | ||
| برجسته کردن: | دو محور ماشین آسیاب کامپشافت,ماشین خرد کردن کامپشافت چند منظوره,سنگ شکن ضد پوشیدن,Camshaft Grinding Machine Multipurpose,Wear Resistant Cam Grinder |
||

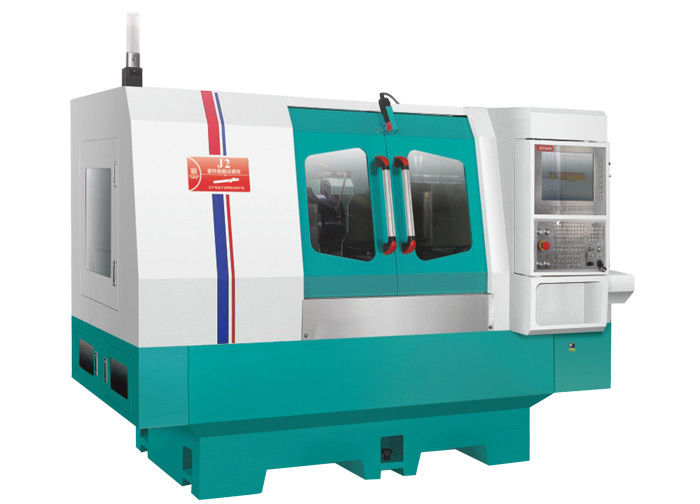

J2 ماشین آسیاب داربست
خصوصيت:
1. اتصال مداخله دو محور CNC برای کنترل بازخورد کامل حلقه بسته تغذیه چرخ آسیاب (محور X) و چرخش قطعه کار (محور C) پذیرفته شده است ،به منظور دستیابی به خرد کردن دقیق و کارآمد قطعات کار دارنده کراکشن.
2. چرخ آسیاب، آویزان شدن جامد و جامد مایع آویزان شدن موتور، سفتی بالا، سرعت بالا، لرزش کم، نیروی آسیاب بالا
3سرعت خط 70 متر در ثانیه
(1) اسپندل مرکز کار قابل حرکت با رمزگذاری داخلی Renishaw.
(2) ظرفیت بار چک 150Nm
(3) محموله توپ کنتاکت زاویه ای دقیق
(4) گردی ≤1μm
(5) زاویه بزرگ چرخش
(6) مایع خنک کننده در مرکز
(7) توسط موتور هم زمان مغناطیس دائمی رانده می شود
(8) عملکرد توقف موقعیت
سر کار با سفتی بالا با مرکز کار متحرک، توسط یک لاغری توپ کنتاکت زاویه ای با سفتی بالا و دقت بالا و یک لاغری رول مخروطی پشتیبانی می شود.که باعث می شود فندل با ثبات و سفتی شدید باشد..
چک مخروطی MT-4 در اسپندل استفاده می شود، با یک سوراخ مرکزی φ24mm، که دستگاه تنش تثبیت کننده و همچنین مایع خنک کننده می تواند از طریق آن عبور کند.
سر کار توسط یک موتور سرو دیجیتال AC Sodick با سرعت متغیر هدایت می شود. قطعات نامنظم می توانند به دلیل موقعیت سریع و دقیق پیچ و محور X و محور C تعاملی خرد شوند.
توضیحات دستگاه:

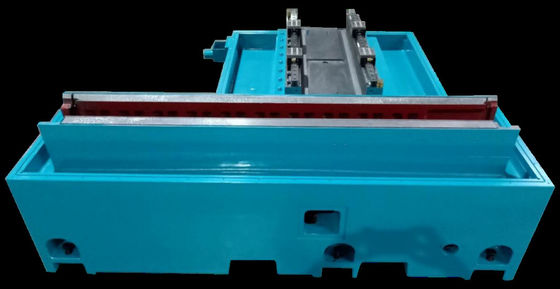

1. بدن و اجزای آن توسط آهن ریخته شده درجه بالا Milhanna FC30 ریخته شده است، که به صورت مصنوعی درمان گرما عادی شده و سپس با پیری طبیعی درمان می شود. اجزای توسط YASDA پردازش می شوند،ميتسوي سيكي، TOSHIBA، ELB و سایر تجهیزات در سطح جهانی یک بار پردازش کلیمپ. اندازه دقیق می تواند تا سطح میکروم باشد، برای اطمینان از قطعات اصلی تجهیزات با دقت بالا.
2ریل های راهنمای ماشین و پیچ های توپ دقیق به طور مداوم توسط سیستم روان کننده خودکار روان می شوند تا عمر طولانی تر و دقت بیشتری را تضمین کنند.سیستم خنک کننده از بدن جدا شده است برای از بین بردن لرزش و تبعید گرما مطلوب.
3مجهز به سیستم آسیاب خودکار سی ان سی زیمنس 828D، و توسعه ثانویه، عمل دیالوگ انسان-ماشین، با بسیاری از تجهیزات اختیاری برای انتخاب،از جمله دستگاه آسیاب سوراخ داخلیدستگاه اندازه گیری اتوماتیک، دستگاه اندازه گیری قطر بیرونی اتوماتیک و غیره.
4. سیستم تغذیه خرد کردن متشکل از یک V و یک مسیر مسطح از برنج دقیق دست ساخته شده، با سیستم روان کننده خودکار و پیچ توپ خرد دقیق سطح C3،که ميتونه حرکت راحت داشته باشه، دقت موقعیت دهی مکرر عالی و عمر طولانی مسیر.
5. پیکربندی استاندارد اسپندل چرخ آسیاب چهار و دو ساختاری است. اسپندل فشار پویا و ثابت با دقت بالا نیز می تواند انتخاب شود.که دارای ویژگی های دقت چرخش بالا است، سفتی پویا، مقاومت در برابر لرزش خوب، بهره وری آسیاب بالا و کیفیت سطح آسیاب خوب. برای آسیاب قطعه کار خاص، سرعت چرخ آسیاب می تواند تنظیم شود،تا 3500 دور در دقیقه و 60 متر در ثانیه.
6. صندلی دم طراحی شده است تا هم سفت و هم قوی باشد. یک سیلندر کششی فلز آلیاژ سخت شده در بدن آهن ریخته شده طراحی شده است تا هسته بالای MT4 را حمل کند.نیروی جک از سیلندر کشنده را می توان به راحتی با دکمه های تنظیم در عقب تغییر- لوازم جانبی ویژه صندلی دم فشار روغن با پدال برای تسهیل تخلیه قطعات کار.
7. سيستم کنترل عددي سيمنس به عنوان پیکربندي استاندارد، پس از توسعه ثانوي، تمام رابط عمل چینی، آسان به استفاده از. مجهز به موتور servo عملکرد بالا سيمنس،سیستم CNC تجهیزات و سیستم محرک سازگاری بهتر دارند، در عین حال با تعمیر خودکار شن و عملکرد جبران خودکار، برای اطمینان از ثبات و دقت تغذیه و خرد کردن.
مشخصات فنی:
| پروژه | واحد | مدل:FX32P-60CNC | |
|
|
حداکثر قطر چرخش میز | mm | 320 |
|
حداکثر فاصله بین |
mm | 600 | |
| حداکثر قطر آسیاب | mm | 320 | |
| حداکثر بارگذاری بین دو قلب parietal | کیلوگرم ((ب) | 60 ((کار بالا) / 20 (فقط کار) | |
| اندازه چرخ آسیاب (قطر × عرض × دیافراگم) | mm | 455×38 ((32-50) ×127 | |
| سرعت چرخ آسیاب | rpm | 1650 | |
| حداکثر سرعت خطی چرخ آسیاب | m/s | 40 ((چرخ خردکن سرعت بالا تا 65) | |
| پانسمان چرخ آسیاب | mm | نوع اتوماتیک | |
|
|
زاویه تغذیه | درجه | 90 |
| ضربه تغذیه | mm | 250 | |
| محور X سرعت حرکت سریع | m/min | 6 | |
| حداقل تغذیه در محور X | mm | 0.001 | |
|
قاب سر |
سرعت پیچ | rpm | 50 تا 500 |
| شکل اسپندل | همزمان یا در مرکز | ||
| مشخصات انگشت | MT-4 | ||
|
صندلی پشت |
فاصله تلسکوپی اتوماتیک | mm | 40 |
| مشخصات انگشت | MT-4 | ||
|
میز کار |
سرعت حرکت سریع در محور Z | m/min | 8 |
| حداقل تغذیه در محور z | mm | 0.001 | |
| حداکثر سفر | mm | 550 | |
| زاویه چرخش | درجه | + 6/-9 | |
|
|
موتور چرخ آسیاب | KW | 3.75/55 |
| موتور تغذیه محور X (سرو) | KW | 2.2 | |
| موتور تغذیه محور Z (سروا) | KW | 2.2 | |
| موتور فندلی فریم سر | KW | 0.75 | |
| موتور پمپ خنک کننده | KW | 0.75 | |
| موتور روغن روان کننده | KW | 0.25*2 | |
| موتور پمپ روغن دم | KW | 0.75 | |
|
|
وزن خالص ماشین | کیلوگرم | 3300 |
| وزن کل ماشین | کیلوگرم | 3500 | |
| اندازه بسته (طول * عرض * ارتفاع) | mm | ۲۸۰۰*۲۰۰۰*۲۰۰۰ | |
