جزئیات محصول:
پرداخت:
|
| چرخ سنگ زنی: | الماس | قطر چرخ سنگ زنی: | 200 میلی متر |
|---|---|---|---|
| بلبرینگ موتور چرخ سنگ زنی: | NSK | روش خنک کننده موتور چرخ سنگ زنی: | خنک کننده هوا |
| جریان موتور چرخ سنگ زنی: | 3.5A | فرکانس موتور چرخ سنگ زنی: | 50 هرتز |
| درجه عایق موتور چرخ سنگزنی: | اف | سطح صدای موتور چرخ سنگ زنی: | ≤75dB(A) |
| قدرت موتور چرخ سنگ زنی: | 2.2 کیلو وات | سطح حفاظت موتور چرخ سنگ زنی: | IP54 |
| سرعت موتور چرخ سنگ زنی: | 1400 دور در دقیقه | ولتاژ موتور چرخ سنگ زنی: | 380 ولت |
| دمای کار موتور چرخ سنگ زنی: | -20℃~+40℃ | سرعت چرخ سنگ زنی: | 3000 دور در دقیقه |
| نوع: | ماشین سنگ زنی میل بادامک | ||
| برجسته کردن: | ماشین آسیاب شفت کش 380 ولت,ماشین خرد کن 50 هرتز,ماشین آسیاب کش مقاوم به خوردگی,50Hz Camshaft Grinding Machine,Corrosion Resistance Cam Grinding Machine |
||

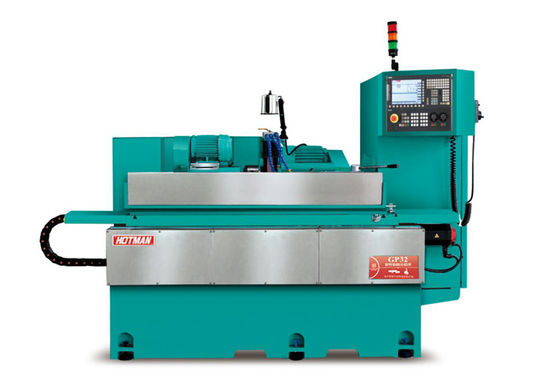

ماشین خرد کردن شفت کش GP32
توضیحات دستگاه:
1. بدن و اجزای آن توسط آهن ریخته شده درجه بالا Milhanna FC30 ریخته شده است، که به صورت مصنوعی درمان گرما عادی شده و سپس با پیری طبیعی درمان می شود. اجزای توسط YASDA پردازش می شوند،ميتسوي سيكي، TOSHIBA، ELB و سایر تجهیزات در سطح جهانی یک بار پردازش کلیمپ. اندازه دقیق می تواند تا سطح میکروم باشد، برای اطمینان از قطعات اصلی تجهیزات با دقت بالا.
2ریل های راهنمای ماشین و پیچ های توپ دقیق به طور مداوم توسط سیستم روان کننده خودکار روان می شوند تا عمر طولانی تر و دقت بیشتری را تضمین کنند.سیستم خنک کننده از بدن جدا شده است برای از بین بردن لرزش و تبعید گرما مطلوب.
3مجهز به سیستم آسیاب خودکار سی ان سی زیمنس 828D، و توسعه ثانویه، عمل دیالوگ انسان-ماشین، با بسیاری از تجهیزات اختیاری برای انتخاب،از جمله دستگاه آسیاب سوراخ داخلیدستگاه اندازه گیری اتوماتیک، دستگاه اندازه گیری قطر بیرونی اتوماتیک و غیره.
4. سیستم تغذیه خرد کردن متشکل از یک V و یک مسیر مسطح از برنج دقیق دست ساخته شده، با سیستم روان کننده خودکار و پیچ توپ خرد دقیق سطح C3،که ميتونه حرکت راحت داشته باشه، دقت موقعیت دهی مکرر عالی و عمر طولانی مسیر.
5. پیکربندی استاندارد اسپندل چرخ آسیاب چهار و دو ساختاری است. اسپندل فشار پویا و ثابت با دقت بالا نیز می تواند انتخاب شود.که دارای ویژگی های دقت چرخش بالا است، سفتی پویا، مقاومت در برابر لرزش خوب، بهره وری آسیاب بالا و کیفیت سطح آسیاب خوب. برای آسیاب قطعه کار خاص، سرعت چرخ آسیاب می تواند تنظیم شود،تا 3500 دور در دقیقه و 60 متر در ثانیه.
6. صندلی دم طراحی شده است تا هم سفت و هم قوی باشد. یک سیلندر کششی فلز آلیاژ سخت شده در بدن آهن ریخته شده طراحی شده است تا هسته بالای MT4 را حمل کند.نیروی جک از سیلندر کشنده را می توان به راحتی با دکمه های تنظیم در عقب تغییر- لوازم جانبی ویژه صندلی دم فشار روغن با پدال برای تسهیل تخلیه قطعات کار.
7. سيستم کنترل عددي سيمنس به عنوان پیکربندي استاندارد، پس از توسعه ثانوي، تمام رابط عمل چینی، آسان به استفاده از. مجهز به موتور servo عملکرد بالا سيمنس،سیستم CNC تجهیزات و سیستم محرک سازگاری بهتر دارند، در عین حال با تعمیر خودکار شن و عملکرد جبران خودکار، برای اطمینان از ثبات و دقت تغذیه و خرد کردن.
| پروژه | پارامتر |
| دامنه کار | |
| ارتفاع مرکز | ۲۱۰ میلی متر |
| حداکثر قطر چرخش | Φ400mm |
| حداکثر قطر آسیاب | Φ400mm |
| طول خرد کردن بین دو قسمت بالا | 600 میلی متر |
| چرخش میز (نوع 600) | +6°/-9° |
| حداکثر پرت بین دو بالای | 60 کيلوگرم |
| نگهدارنده چرخ آسیاب | |
| محدوده زاویه قابل چرخش (دستی) | ±15° |
| نوع پیچ چرخ آسیاب |
گره اصلی چرخ آسیاب پویا و ایستاتیک (استانداردی با خنک کننده روغن) |
| محدوده سرعت چرخ آسیاب | 1650/1850/2100دوره در دقیقه |
|
اندازه استاندارد چرخ آسیاب (φ × W × B) |
Φ450×20-50×127mm |
|
اندازه چرخ آسیاب ویژه (φ × W × B) |
Φ510×15-50×203mm |
|
قدرت موتور چرخ آسیاب |
3.75KW/5.5KW |
|
حداکثر سرعت خطی چرخ آسیاب |
45 متر در ثانیه |
|
حالت خنک سازی پیچ چرخ خمیر |
روغن خنک |
| قاب سر محرک مستقیم قطعه کار | |
|
تنظیم سرعت بدون گام در محدوده سرعت |
0-600دوره در دقیقه |
| گره گره گره گره گره ای | MT-4 |
| مدل آستین آداپتور ابزار | MT-4 |
|
دامنه زاویه چرخش قاب سر قطعه |
+15°/-15° |
|
حداکثر بار گیرنده (با ابزار) |
150Nm |
|
قدرت موتور هم زمان مغناطیس دائمی (S1-100٪/KW) |
3KW |
|
چرخش خروجی نامی مستمر (S1-100٪/A) |
47.8Nm |
| مارک رمزگذاری کننده | |
| حالت خنک کننده اسپندل | آب خنک |
|
دقت موقعیت گیری تکرار چرخش فریم سر |
±2arcsec |
| خروجی حفره ای که در انتهای گره قرار دارد | ≤0.001 |
| رونمایی صورت انتهای اسپندل | ≤0.002 |
| سفتی محوری (N/um) | ≥500 |
| سفتی شعاعی (N/um) | ≥400 |
| حالت حرکت قاب سر | استاندارد شناور هوا دستی |
| صندلی پشت | |
| قطر آستین | Φ50mm |
| ضربه دستکش | ۴۰ میلی متر |
| مخروط مورز | MT-4 |
| حالت حرکت ناخن | استاندارد شناور هوا دستی |
| تغذیه نگهدارنده چرخ - محور X (محرک خطی) | تغذیه نگهدارنده چرخ - محور X (محرک خطی) |
| حداکثر محور محور X | 300 میلی متر |
| حداکثر فشار موتور خطی محور X | 1660-3060N |
| شتاب خطی موتور در محور X | ≤0.2G |
| حداکثر سرعت تغذیه بر محور X | 15 متر/دقیقه |
|
حداقل تغذیه HPG (چرخ دستی الکترونیکی) |
0.0001mm |
| حداقل خوراک قابل برنامه ریزی | 0.0001mm |
|
حداقل رزولوشن فرمانروای شبکه افزایشی هایدهام |
0.0001mm |
| دقت موقعیت گیری خوراک در محور X | ≤0.0016mm |
|
دقت موقعیت مجدد محور X |
≤0.0014mm |
