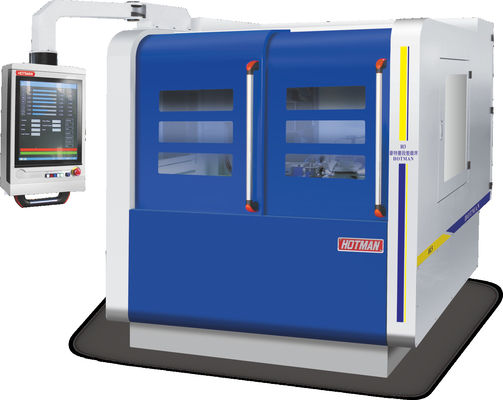

دستگاه آسیاب ابزار دقت بالا نوع سوئیس مرحله پایین آسیاب ماشین CNC آسیاب

دستگاه آسیاب ابزار دقت بالا نوع سوئیس مرحله پایین آسیاب ماشین CNC آسیاب

توضیحات دستگاه:

1. بدن و اجزای آن توسط آهن ریخته شده درجه بالا Milhanna FC30 ریخته شده است، که به صورت مصنوعی درمان گرما عادی شده و سپس با پیری طبیعی درمان می شود. اجزای توسط YASDA پردازش می شوند،ميتسوي سيكي، TOSHIBA، ELB و سایر تجهیزات در سطح جهانی یک بار پردازش کلیمپ. اندازه دقیق می تواند تا سطح میکروم باشد، برای اطمینان از قطعات اصلی تجهیزات با دقت بالا.

2ریل های راهنمای ماشین و پیچ های توپ دقیق به طور مداوم توسط سیستم روان کننده خودکار روان می شوند تا عمر طولانی تر و دقت بیشتری را تضمین کنند.سیستم خنک کننده از بدن جدا شده است برای از بین بردن لرزش و تبعید گرما مطلوب.

3مجهز به سیستم آسیاب خودکار سی ان سی زیمنس 828D، و توسعه ثانویه، عمل دیالوگ انسان-ماشین، با بسیاری از تجهیزات اختیاری برای انتخاباز جمله دستگاه آسیاب سوراخ داخلیدستگاه اندازه گیری اتوماتیک، دستگاه اندازه گیری قطر بیرونی اتوماتیک و غیره.

4. سیستم تغذیه خرد کردن متشکل از یک V و یک مسیر مسطح از کفش دقیق دست ساخته شده، با سیستم روان کننده خودکار و پیچ توپ خرد کننده دقیق سطح C3،که ميتونه حرکت راحت داشته باشه، دقت موقعیت دهی مکرر عالی و عمر طولانی مسیر.

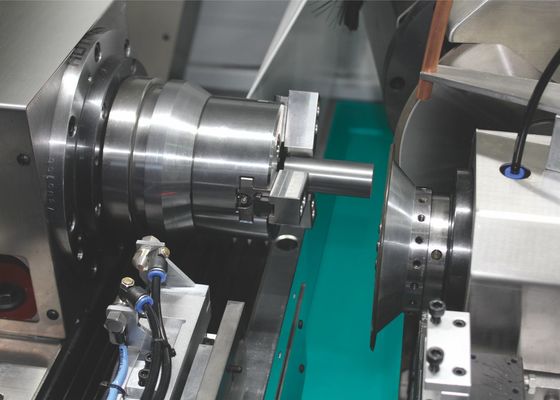

5. پیکربندی استاندارد اسپندل چرخ آسیاب چهار و دو ساختاری است. اسپندل فشار پویا و ثابت با دقت بالا نیز می تواند انتخاب شود.که دارای ویژگی های دقت چرخش بالا است، سفتی پویا، مقاومت خوب در برابر لرزش، بهره وری آسیاب بالا و کیفیت سطح آسیاب خوب. برای آسیاب قطعه کار خاص، سرعت چرخ آسیاب می تواند تنظیم شود،تا 3500 دور در دقیقه و 60 متر در ثانیه.

6. صندلی دم طراحی شده است تا هم سفت و هم قوی باشد. یک سیلندر کششی فلز آلیاژ سخت شده در بدن آهن ریخته شده طراحی شده است تا هسته بالای MT4 را حمل کند.نیروی جک از سیلندر کشنده را می توان به راحتی با دکمه های تنظیم در عقب تغییر- لوازم جانبی ویژه صندلی دم فشار روغن با پدال برای تسهیل تخلیه قطعات کار.

7. سيستم کنترل عددي سيمنز به عنوان پیکربندي استاندارد، پس از توسعه ثانوي، تمام رابط عمل چینی، آسان برای استفاده از مجهز به موتور سرو کارايي بالا سيمنز،سیستم CNC تجهیزات و سیستم محرک سازگاری بهتر دارند، در عین حال با تعمیر خودکار شن و عملکرد جبران خودکار، برای اطمینان از ثبات و دقت تغذیه و خرد کردن.

مشخصات فنی:

• پایه ماشین و بخش های ساختاری اصلی از آهن ریخته شده FC-30 میهانیت ساخته شده اند.

پس از عادی سازی درمان گرما، پایه آهن ریخته و قطعات برای درمان طبیعی پیری باقی می مانند.

پایه آهن ریخته و قطعات اصلی در ماشین آلات برتر جهان مانند YASDA، MITSUI SEIKI، TOSHIBA، ELB و غیره در یک بار کلیمپ می شوند.که دقت بالایی از آسیاب ها را در سطح میکروم تضمین می کند.

• اولین آسیاب خردکننده (طراز سوئیس) در بازار داخلی است.

• برنامه تراش CNC توسط شرکت نرم افزار و هوتمن با هم توسعه داده شده است.

آیکون ها و دکمه ها می توانند به طور آزادانه حرکت کنند و مرتب شوند. رابط پیچیدگی می تواند تحت دستورالعمل های دستی، بدون ساخت برنامه ایجاد شود.

(1) رابط پیشرفته

(2) فرآیند کل سفارشی

(3) صرفه جویی در زمان

(4) 19 اینچ مانیتور کریستال مایع

• اپراتور می تواند یک رابط آسیاب را به سرعت ایجاد کند، با انتخاب نمودار تعریف و ورودی

پارامترهای مبتنی بر شکل قطعه.

• راهنماهای خطی دقیق و پیچ های توپ به طور مداوم توسط واحدهای روان کننده متمرکز روانکاری می شوند، که باعث افزایش عمر و دقت می شود.سیستم خنک کننده و سیستم روان کننده از پایه ماشین جدا شده اند، که لرزش به پایه را از بین می برد و برای تابش گرما بهتر است.

• سیستم خنک کننده مایع داخلی برای پیچ الکتریکی با دقت بالا برای حفظ دمای ثابت وجود دارد.

یک دستگاه تنظیم سرعت می تواند اضافه شود و حداکثر سرعت خطی چرخ می تواند به 90 متر در ثانیه برسد.

• مجهز به چک شابلین دقیق و جیگ نگهدارنده دقیق

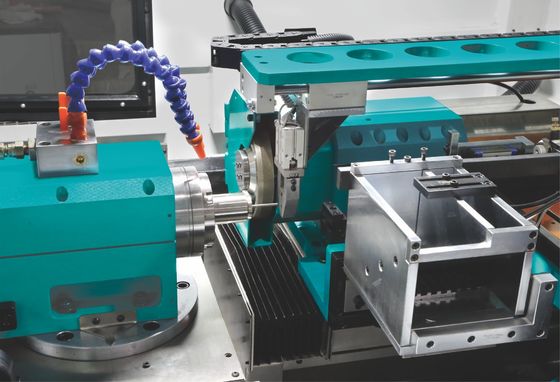

• ربات که قطعه را حمل می کند توسط 3 موتور سرو ANCA، بر روی راهنمای خطی دقیق، از طریق سیستم کنترل ANCA هدایت می شود.

• از دستگاه اندازه گیری لیزری Marposs (ایتالیا) یا Keyence (ژاپن) استفاده کنید.

ابزار اندازه گیری در زمان واقعی

• اتوماسیون

ربات (اختیاری)

• ربات با 3 موتور سرو ANCA
• دارنده قطعات با 340-510 قطعه
• دستگاه بارگیری و تخلیه با زاویه شیب 0-90°
