جزئیات محصول:
پرداخت:
|
| قطر چرخ سنگ زنی: | 200-400 میلی متر | سختی چرخ سنگ زنی: | HRA90-HRA95 |
|---|---|---|---|
| مواد چرخ سنگ زنی: | CBN/الماس | سرعت چرخ سنگ زنی: | 50 تا 100 متر در ثانیه |
| دقت اسپیندل چرخ سنگ زنی: | 0.001 میلی متر | یاتاقان دوکی چرخ سنگ زنی: | NSK/SKF |
| خنک کردن چرخ آسیاب: | هوا/روغن | عمر دوک چرخ سنگ زنی: | 10000-20000 ساعت |
| روغن چرخ آسیاب: | دستی / اتوماتیک | نویز دوک چرخ سنگ زنی: | ≤75dB |
| قدرت پیچ چرخ آسیاب: | 7.5-15 کیلو وات | سرعت اسپیندل چرخ سنگ زنی: | 1000-3000 دور در دقیقه |
| مخروطی دوک چرخ سنگ زنی: | BT50/BT40 | لرزش دوک چرخ سنگ زنی: | ≤2.5μm |
| پهنای چرخ سنگ زنی: | 50-100 میلی متر | ||
| برجسته کردن: | NSK آسیاب کوچک بدون مرکز,آسیاب کوچک بدون مرکز SKF,ماشین آسیاب خودکار ابزار CNC,SKF Small Centerless Grinder,Automatic CNC Tool Grinding Machine |
||

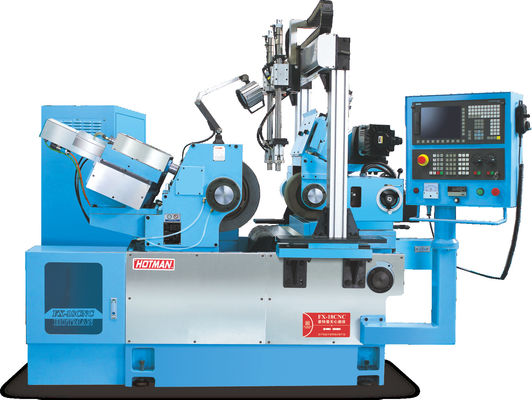

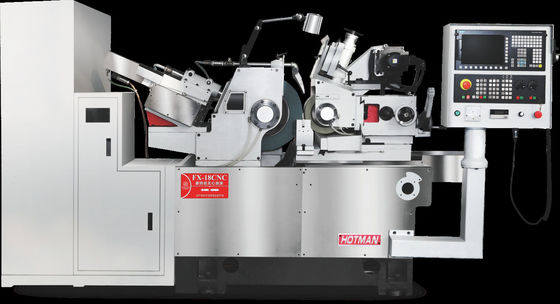

دستگاه بالینی CNC با دقت بالا FX-18CNC-1
توضیحات دستگاه:
1. بدن و اجزای آن توسط آهن ریخته شده درجه بالا Milhanna FC30 ریخته شده است، که به صورت مصنوعی درمان گرما عادی شده و سپس با پیری طبیعی درمان می شود. اجزای توسط YASDA پردازش می شوند،ميتسوي سيكي، TOSHIBA، ELB و سایر تجهیزات در سطح جهانی یک بار پردازش کلیمپ. اندازه دقیق می تواند تا سطح میکروم باشد، برای اطمینان از قطعات اصلی تجهیزات با دقت بالا.
2ریل های راهنمای ماشین و پیچ های توپ دقیق به طور مداوم توسط سیستم روان کننده خودکار روان می شوند تا عمر طولانی تر و دقت بیشتری را تضمین کنند.سیستم خنک کننده از بدن جدا شده است برای از بین بردن لرزش و تبعید گرما مطلوب.
3مجهز به سیستم آسیاب خودکار سی ان سی زیمنس 828D، و توسعه ثانویه، عمل دیالوگ انسان-ماشین، با بسیاری از تجهیزات اختیاری برای انتخاب،از جمله دستگاه آسیاب سوراخ داخلیدستگاه اندازه گیری اتوماتیک، دستگاه اندازه گیری قطر بیرونی اتوماتیک و غیره.
4. سیستم تغذیه خرد کردن متشکل از یک V و یک مسیر مسطح از برنج دقیق دست ساخته شده، با سیستم روان کننده خودکار و پیچ توپ خرد دقیق سطح C3،که ميتونه حرکت راحت داشته باشه، دقت موقعیت دهی مکرر عالی و عمر طولانی مسیر.
5. پیکربندی استاندارد اسپندل چرخ آسیاب چهار و دو ساختاری است. اسپندل فشار پویا و ثابت با دقت بالا نیز می تواند انتخاب شود.که دارای ویژگی های دقت چرخش بالا است، سفتی پویا، مقاومت در برابر لرزش خوب، بهره وری آسیاب بالا و کیفیت سطح آسیاب خوب. برای آسیاب قطعه کار خاص، سرعت چرخ آسیاب می تواند تنظیم شود،تا 3500 دور در دقیقه و 60 متر در ثانیه.
6. صندلی دم طراحی شده است تا هم سفت و هم قوی باشد. یک سیلندر کششی فلز آلیاژ سخت شده در بدن آهن ریخته شده طراحی شده است تا هسته بالای MT4 را حمل کند.نیروی جک از سیلندر کشنده را می توان به راحتی با دکمه های تنظیم در عقب تغییر- لوازم جانبی ویژه صندلی دم فشار روغن با پدال برای تسهیل تخلیه قطعات کار.
7. سيستم کنترل عددي سيمنس به عنوان پیکربندي استاندارد، پس از توسعه ثانوي، تمام رابط عمل چینی، آسان به استفاده از. مجهز به موتور servo عملکرد بالا سيمنس،سیستم CNC تجهیزات و سیستم محرک سازگاری بهتر دارند، در عین حال با تعمیر خودکار شن و عملکرد جبران خودکار، برای اطمینان از ثبات و دقت تغذیه و خرد کردن.
مشخصات فنی:
| پروژه | واحد | مدل: FX-18CNC-1 |
|
محدوده پردازش مدل های استاندارد (قطر) |
mm | Φ 1-60 |
|
اندازه چرخ آسیاب (OD * W * OD) |
mm | Φ455*205*Φ228.6 |
|
اندازه چرخ تنظیم (OD * W * OD) |
mm | Φ255*205*Φ111.2 |
| سرعت چرخ آسیاب | RM | 1500 |
| تنظیم سرعت چرخ | RPM | 0-250 |
|
چرخ آسیاب موتور را حرکت می دهد |
KW | 11.5 |
|
موتور سرو موتور تنظیم چرخ |
KW |
|
پمپ هیدرولیک موتور را حرکت می دهد |
KW | 0.75 |
|
پمپ خنک کننده موتور را حرکت می دهد |
KW | 0.25 |
|
تنظیم چرخ تغذیه چرخ دستی |
mm | 3.5/ RPM 0.05/ مقیاس |
|
چرخ تنظیم کننده چرخ دستی تنظیم دقیق |
mm | 0.1/ تا 0.001/ مقیاس |
|
چرخ دستی غذا دادن روی میز کار |
mm | 9.0/ RPM 0.10/ مقیاس |
|
چرخ دستی با تنظیم میکرو میز کار |
mm | 0.2/ چرخش 0.001/ مقیاس |
| چرخ دست خورشیدی را برش دهید | mm | 2.0/ چرخش 0.01/ مقیاس |
| زاويه ميل چرخ را تنظیم کنيد | درجه | +6 ° ~ -5 ° |
| زاویه چرخش را تنظیم کنید | درجه | ±6 ° |
|
اندازه ماشین (طول * عرض * ارتفاع) |
mm | ۲۳۵۰ × ۱۹۶۰ × ۱۵۵۰ |
| اندازه بسته بندی | mm | ۲۹۰۰ × ۲۴۰۰ × ۱۸۵۰ |
| وزن مکانیکی | کیلوگرم | 2850 |
| وزن بسته بندی | کیلوگرم | 3000 |
