جزئیات محصول:
پرداخت:
|
| قطر چرخ سنگ زنی: | 200 میلی متر | زاویه سوراخ چرخ سنگ زنی: | 45 درجه |
|---|---|---|---|
| عمق سوراخ چرخ سنگ زنی: | 20 میلی متر | قطر سوراخ چرخ سنگ زنی: | 20 میلی متر |
| فاصله سوراخ چرخ سنگ زنی: | 50 میلی متر | شماره سوراخ چرخ سنگ زنی: | 4 |
| فاصله سوراخ چرخ سنگ زنی: | 50 میلی متر | مواد چرخ سنگ زنی: | الماس |
| اندازه چرخ سنگ زنی: | 200 میلی متر | سرعت چرخ سنگ زنی: | 1400 دور در دقیقه |
| ضخامت چرخ سنگ زنی: | 20 میلی متر | مصرف برق: | 2.2 کیلو وات |
| منبع انرژی: | برق | نوع: | دستگاه آسیاب استوانه ای |
| ولتاژ: | 380 ولت | ||
| برجسته کردن: | ماشین آسیاب سیلندری الکتریکی,ماشین آسیاب سیلندریک 380 ولت,انواع خرد کردن چند منظوره استیل,380V Cylindrical Grinder Machine,Multifunctional Cylindrical Grinding Types |
||

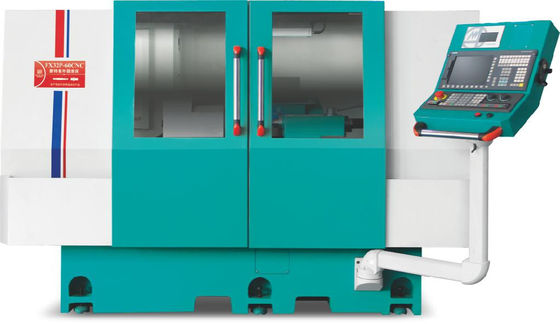

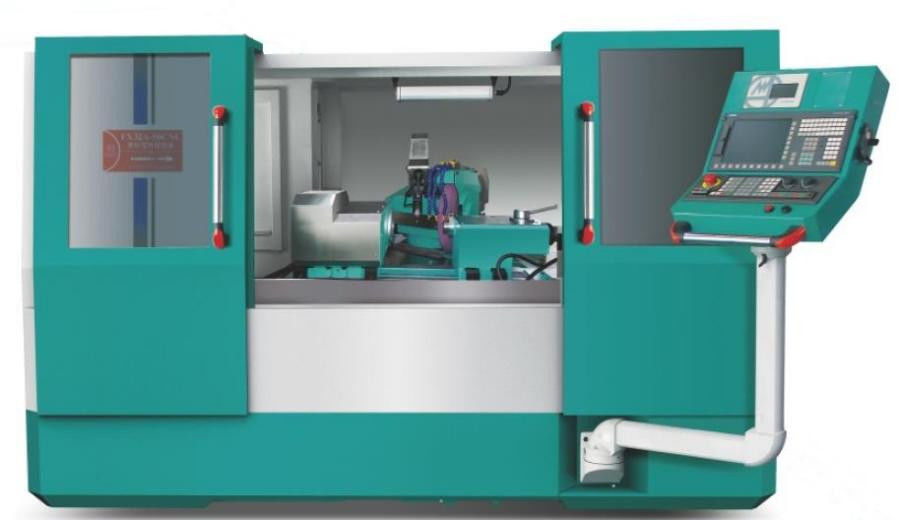

دستگاه بالینی CNC با دقت بالا FX32A-35CNC
توضیحات دستگاه:
1. بدن و اجزای آن توسط آهن ریخته شده درجه بالا Milhanna FC30 ریخته شده است، که به صورت مصنوعی درمان گرما عادی شده و سپس با پیری طبیعی درمان می شود. اجزای توسط YASDA پردازش می شوند،ميتسوي سيكي، TOSHIBA، ELB و سایر تجهیزات در سطح جهانی یک بار پردازش کلیمپ. اندازه دقیق می تواند تا سطح میکروم باشد، برای اطمینان از قطعات اصلی تجهیزات با دقت بالا.
2ریل های راهنمای ماشین و پیچ های توپ دقیق به طور مداوم توسط سیستم روان کننده خودکار روان می شوند تا عمر طولانی تر و دقت بیشتری را تضمین کنند.سیستم خنک کننده از بدن جدا شده است برای از بین بردن لرزش و تبعید گرما مطلوب.
3مجهز به سیستم آسیاب خودکار سی ان سی زیمنس 828D، و توسعه ثانویه، عمل دیالوگ انسان-ماشین، با بسیاری از تجهیزات اختیاری برای انتخاب،از جمله دستگاه آسیاب سوراخ داخلیدستگاه اندازه گیری اتوماتیک، دستگاه اندازه گیری قطر بیرونی اتوماتیک و غیره.
4. سیستم تغذیه خرد کردن متشکل از یک V و یک مسیر مسطح از برنج دقیق دست ساخته شده، با سیستم روان کننده خودکار و پیچ توپ خرد دقیق سطح C3،که ميتونه حرکت راحت داشته باشه، دقت موقعیت دهی مکرر عالی و عمر طولانی مسیر.
5. پیکربندی استاندارد اسپندل چرخ آسیاب چهار و دو ساختاری است. اسپندل فشار پویا و ثابت با دقت بالا نیز می تواند انتخاب شود.که دارای ویژگی های دقت چرخش بالا است، سفتی پویا، مقاومت در برابر لرزش خوب، بهره وری آسیاب بالا و کیفیت سطح آسیاب خوب. برای آسیاب قطعه کار خاص، سرعت چرخ آسیاب می تواند تنظیم شود،تا 3500 دور در دقیقه و 60 متر در ثانیه.
6. صندلی دم طراحی شده است تا هم سفت و هم قوی باشد. یک سیلندر کششی فلز آلیاژ سخت شده در بدن آهن ریخته شده طراحی شده است تا هسته بالای MT4 را حمل کند.نیروی جک از سیلندر کشنده را می توان به راحتی با دکمه های تنظیم در عقب تغییر- لوازم جانبی ویژه صندلی دم فشار روغن با پدال برای تسهیل تخلیه قطعات کار.
7. سيستم کنترل عددي سيمنس به عنوان پیکربندي استاندارد، پس از توسعه ثانوي، تمام رابط عمل چینی، آسان به استفاده از. مجهز به موتور servo عملکرد بالا سيمنس،سیستم CNC تجهیزات و سیستم محرک سازگاری بهتر دارند، در عین حال با تعمیر خودکار شن و عملکرد جبران خودکار، برای اطمینان از ثبات و دقت تغذیه و خرد کردن.
مشخصات فنی:
| پروژه | واحد | مدل:FX32A-35CNC | |
|
ظرفیت پردازش
|
حداکثر قطر چرخش میز |
mm | 320 |
|
حداکثر فاصله بین دو انگشت |
mm | 250 | |
|
حداکثر قطر آسیاب |
mm | 320 | |
|
حداکثر بارگذاری بین دو قلب parietal |
کیلوگرم | 60 ((در مرکز بالا) 20 (سر کار) | |
|
اندازه چرخ آسیاب (قطر × عرض × دیافراگم) |
mm | 450×50×127 | |
| سرعت چرخ آسیاب | rpm | 1650 | |
|
حداکثر سرعت خطی چرخ آسیاب |
m/s | 35 | |
|
سیستم کنترل
|
کنترل کننده | سیمنز | |
|
سر چرخ آسیاب |
زاویه تغذیه | درجه | 60 |
|
محور X سرعت حرکت سریع |
m/min | 6 | |
| ضربه تغذیه | mm | 260 | |
|
حداقل واحد تنظیم محور X |
mm | 0.001 | |
|
قاب سر |
سرعت پیچ | rpm | 50 تا 500 |
| شکل اسپندل | همزمان یا در مرکز | ||
| مشخصات انگشت | MT-4 | ||
|
صندلی پشت |
فاصله تلسکوپی اتوماتیک |
mm | 40 |
| 顶针规格/شخصیت Thimble | MT-4 | ||
|
میز کار |
سرعت حرکت سریع در محور Z |
m/min | 8 |
|
حداقل تغذیه در محور z |
mm | 0.001 | |
| حداکثر سفر | 600 | ||
| زاویه چرخش | درجه | +6/-9 | |
|
موتور |
موتور چرخ آسیاب |
kw | 5.5 |
| موتور تغذیه محور X | kw | 2.2 | |
| موتور تغذیه محور Z | kw | 2.2 | |
| موتور فندلی فریم سر | kw | 1.5 | |
| موتور پمپ خنک کننده | kw | 0.18 | |
| موتور پمپ روغن دم | kw | 0.75 | |
| روغن روان کننده | kw | 0.1 | |
|
دقت استاندارد |
گردی | mm | 0.0015 |
| سلندری بودن | mm | 0.003 | |
| راست بودن | mm | 0.003 | |
| دقت موقعیت در محور X | mm | 0.003 | |
| دقت موقعیت در محور Z | mm | 0.004 | |
|
دقت موقعیت دهی مکرر محور X |
mm | 0.002 | |
|
دقت موقعیت دهی مکرر محور Z |
mm | 0.002 | |
| خشکی | mm | ≤Ra0.25 | |
|
سایر |
وزن خالص ماشین | کیلوگرم | 5000 |
| وزن کل ماشین | کیلوگرم | 6000 | |
|
اندازه بسته (طول * عرض * ارتفاع) |
mm | ۳۵۰۰ × ۳۰۰۰ × ۲۰۰۰ | |
