جزئیات محصول:
پرداخت:
|
| فرسایش محوری چرخ سنگ زنی: | 0.002 میلی متر | تعادل چرخ آسیاب: | پویا |
|---|---|---|---|
| سوراخ چرخ آسیاب: | 127 میلی متر | غلظت چرخ سنگ زنی: | 80% |
| قطر چرخ سنگ زنی: | 300 میلی متر | درجه چرخ سنگزنی: | خوب |
| سنگ زنی چرخ: | 80 | سختی چرخ سنگ زنی: | HRC60 |
| توپی چرخ سنگ زنی: | M14 | مواد چرخ سنگ زنی: | اکسید آلومینیوم |
| فرسایش شعاعی چرخ سنگ زنی: | 0.001 میلی متر | سرعت چرخ سنگ زنی: | 45 متر بر ثانیه |
| ساختار چرخ سنگ زنی: | شیشه ای | زبری سطح چرخ سنگ زنی: | Ra0.2 |
| پهنای چرخ سنگ زنی: | 100 میلی متر | ||
| برجسته کردن: | تجهیزات آسیاب بدون مرکز با دوام,تجهیزات آسیاب بدون مرکز پویا,آسیاب عمودی CNC چند منظوره,Centerless Grinding Equipment Dynamic,Multipurpose CNC Vertical Grinder |
||

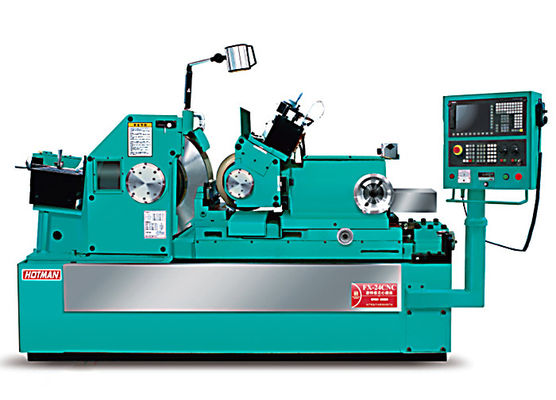

ماشین آسیاب بدون مرکز CNC FX-24CNC یک راه حل پیشرفته برای کاربردهای آسیاب دقیق است.یک برند مشهور در صنعت CNCاین ماشین عملکرد استثنایی، دقت و قابلیت اطمینان را ارائه می دهد، که آن را برای طیف گسترده ای از وظایف آسیاب مناسب می کند.
توضیحات دستگاه:
1. بدن و اجزای آن توسط آهن ریخته شده درجه بالا Milhanna FC30 ریخته شده است، که به صورت مصنوعی درمان گرما عادی شده و سپس با پیری طبیعی درمان می شود. اجزای توسط YASDA پردازش می شوند،ميتسوي سيكي، TOSHIBA، ELB و سایر تجهیزات در سطح جهانی یک بار پردازش کلیمپ. اندازه دقیق می تواند تا سطح میکروم باشد، برای اطمینان از قطعات اصلی تجهیزات با دقت بالا.
2ریل های راهنمای ماشین و پیچ های توپ دقیق به طور مداوم توسط سیستم روان کننده خودکار روان می شوند تا عمر طولانی تر و دقت بیشتری را تضمین کنند.سیستم خنک کننده از بدن جدا شده است برای از بین بردن لرزش و تبعید گرما مطلوب.
3مجهز به سیستم آسیاب خودکار سی ان سی زیمنس 828D، و توسعه ثانویه، عمل دیالوگ انسان-ماشین، با بسیاری از تجهیزات اختیاری برای انتخاب،از جمله دستگاه آسیاب سوراخ داخلیدستگاه اندازه گیری اتوماتیک، دستگاه اندازه گیری قطر بیرونی اتوماتیک و غیره.
4. سیستم تغذیه خرد کردن متشکل از یک V و یک مسیر مسطح از برنج دقیق دست ساخته شده، با سیستم روان کننده خودکار و پیچ توپ خرد دقیق سطح C3،که ميتونه حرکت راحت داشته باشه، دقت موقعیت دهی مکرر عالی و عمر طولانی مسیر.
5. پیکربندی استاندارد اسپندل چرخ آسیاب چهار و دو ساختاری است. اسپندل فشار پویا و ثابت با دقت بالا نیز می تواند انتخاب شود.که دارای ویژگی های دقت چرخش بالا است، سفتی پویا، مقاومت در برابر لرزش خوب، بهره وری آسیاب بالا و کیفیت سطح آسیاب خوب. برای آسیاب قطعه کار خاص، سرعت چرخ آسیاب می تواند تنظیم شود،تا 3500 دور در دقیقه و 60 متر در ثانیه.
6. صندلی دم طراحی شده است تا هم سفت و هم قوی باشد. یک سیلندر کششی فلز آلیاژ سخت شده در بدن آهن ریخته شده طراحی شده است تا هسته بالای MT4 را حمل کند.نیروی جک از سیلندر کشنده را می توان به راحتی با دکمه های تنظیم در عقب تغییر- لوازم جانبی ویژه صندلی دم فشار روغن با پدال برای تسهیل تخلیه قطعات کار.
7. سيستم کنترل عددي سيمنس به عنوان پیکربندي استاندارد، پس از توسعه ثانوي، تمام رابط عمل چینی، آسان به استفاده از. مجهز به موتور servo عملکرد بالا سيمنس،سیستم CNC تجهیزات و سیستم محرک سازگاری بهتر دارند، در عین حال با تعمیر خودکار شن و عملکرد جبران خودکار، برای اطمینان از ثبات و دقت تغذیه و خرد کردن.
1. طراحی مرکز جاذبه پایین، افزایش ثبات آسیاب، می تواند دقت ابزار ماشین را برای مدت طولانی تضمین کند.
2. نیروی خرد کردن فوق العاده، مناسب تر برای پردازش قطر بزرگ قطره، به شدت زمان پردازش را کوتاه می کند.
3این بسیار مناسب برای نصب دستگاه های خودکار مانند آسیاب بلند کردن ربات و تغذیه و دریافت مواد خودکار است.
4قطر استاندارد میز کار:Ø1.0~60mm
5اندازه چرخ آسیاب (قطر بیرونی * عرض * قطر داخلی): Ø610*305*Ø304.8mm
6سرعت چرخ آسیاب: 1100 دور در دقیقه
7مقدار مایکرو فیود: 0.0005 میلی متر
| Pپروژه | واحد | مدل:FX-24CNC-3 |
محدوده پردازش مدل های استاندارد (قطر) | mm | Φ 1-80 |
اندازه چرخ آسیاب (OD * W * OD) | mm | Φ610*(205-400) *Φ304.8 |
اندازه چرخ تنظیم (OD * W * OD) | mm | Φ330*(205-400) * Φ203.2 |
| سرعت چرخ آسیاب | RPM | 1350 |
| تنظیم سرعت چرخ | RPM | 0-250 |
چرخ آسیاب موتور را حرکت می دهد | KW | 30 |
موتور سرو موتور تنظیم چرخ | KW | 3 |
| سرو موتور تغذیه | KW | 3.75 |
سرو موتور تعمیر شن | KW | 1.5KW/0.8KW |
پمپ هیدرولیک موتور را حرکت می دهد | KW | 0.75 |
پمپ خنک کننده موتور را حرکت می دهد | KW | 0.75 |
تنظیم چرخ تغذیه چرخ دستی | mm | 3.5/ RPM 0.05/ مقیاس |
| mm | 0.1/ تا 0.001/ مقیاس |
چرخ دستی غذا دادن روی میز کار | mm | حداقل وزن تنظیم شده تغذیه سرو 0.0005mm است |
چرخ دستی با تنظیم میکرو میز کار | mm | 0.2/ چرخش 0.001/ مقیاس |
| چرخ دست خورشیدی را برش دهید | mm | 2 میلی متر در دور 0.01 میلی متر در مقیاس |
| زاويه ميل چرخ را تنظیم کنيد | درجه | +5°--3° |
زاویه چرخش را تنظیم کنید | درجه | ±5° |
اندازه ماشین (طول * عرض * ارتفاع) | mm | 3200×2710×3100 |
| وزن مکانیکی | کیلوگرم | 6500 |
| وزن بسته بندی | کیلوگرم | 7000 |
