جزئیات محصول:
پرداخت:
|
| وزن: | ۱۲۰۰ کیلوگرم | موتور تغذیه میز: | 0.75 کیلووات |
|---|---|---|---|
| سفر روی میز: | 400x180 میلی متر | موتور پمپ خنک کننده: | 0.04kW |
| Max. حداکثر Distance from Table Surface to Spindle Center فاصله از سطح میز ت: | 400 میلی متر | Max. حداکثر Grinding Height ارتفاع سنگ زنی: | 180 میلی متر |
| سوراخ چرخ آسیاب: | 20 میلی متر | Max. حداکثر Grinding Length طول سنگ زنی: | 400 میلی متر |
| برجسته کردن: | ماشین تراش عمودی جهانی,ماشین خردکن جهانی چند منظوره,ماشین تراش عمودی CNC با دوام,Universal Grinding Machine Multifunctional,Durable CNC Vertical Grinding Machine |
||
ماشین خرد کردن جهانی یک واحد خرد کردن جهانی است که طیف وسیعی از کاربردهای خرد کردن را با هزینه رقابتی ارائه می دهد.با عرض برش حداکثر 180 میلی متر، یک موتور تغذیه میز 0.75kW، یک سفر میز 400x180mm، و یک اندازه میز 400x180mm. این انتخاب کامل برای انواع عملیات خرد کردن با کیفیت بالا، قوی،و ساخت قابل اعتمادبا نصب و کار آسان آن، دستگاه خرد کردن مناسب برای نیازهای مختلف خرد کردن است.مکانیسم خرد کردن جهانی آن را قادر می سازد تا نیازهای صنایع مختلف و برنامه های کاربردی را با دقت خود برآورده کند، دقت و کارایی بسیار توصیه می شود به دلیل انعطاف پذیری، قابلیت اطمینان و هزینه های موثر.
توضیحات دستگاه:
1. بدن و اجزای آن توسط آهن ریخته شده درجه بالا Milhanna FC30 ریخته شده است، که به صورت مصنوعی درمان گرما عادی شده و سپس با پیری طبیعی درمان می شود. اجزای توسط YASDA پردازش می شوند،ميتسوي سيكي، TOSHIBA، ELB و سایر تجهیزات در سطح جهانی یک بار پردازش کلیمپ. اندازه دقیق می تواند تا سطح میکروم باشد، برای اطمینان از قطعات اصلی تجهیزات با دقت بالا.
2ریل های راهنمای ماشین و پیچ های توپ دقیق به طور مداوم توسط سیستم روان کننده خودکار روان می شوند تا عمر طولانی تر و دقت بیشتری را تضمین کنند.سیستم خنک کننده از بدن جدا شده است برای از بین بردن لرزش و تبعید گرما مطلوب.

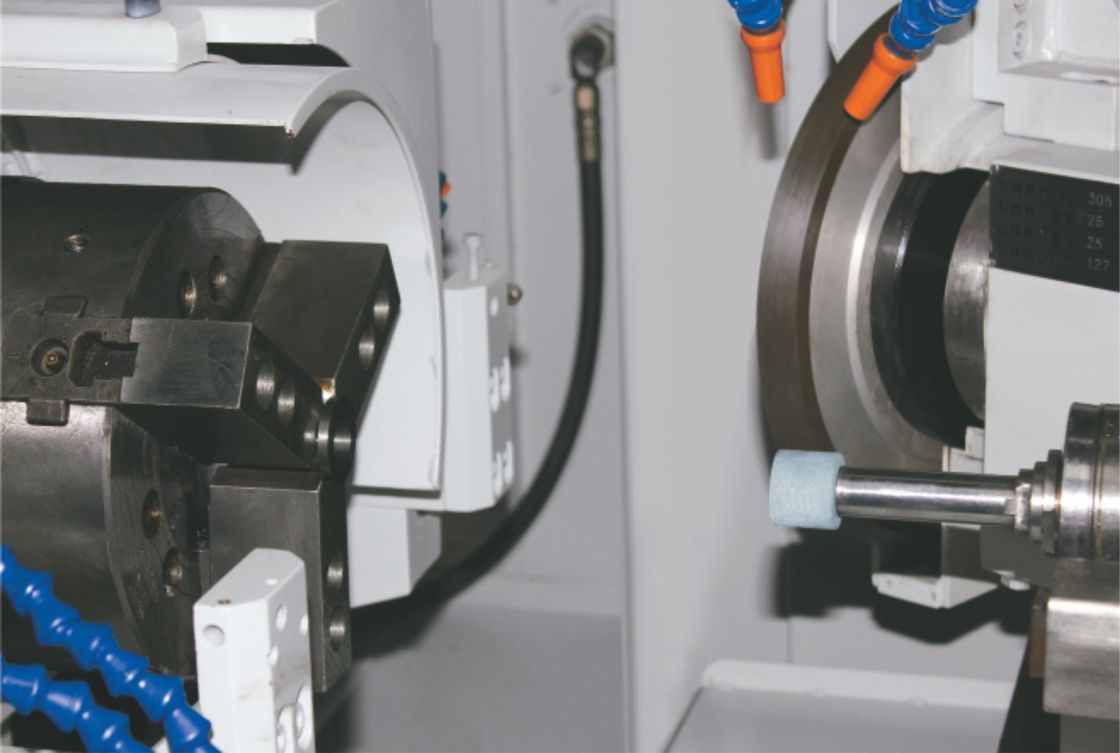

3مجهز به سیستم آسیاب خودکار سی ان سی زیمنس 828D، و توسعه ثانویه، عمل دیالوگ انسان-ماشین، با بسیاری از تجهیزات اختیاری برای انتخاب،از جمله دستگاه آسیاب سوراخ داخلیدستگاه اندازه گیری اتوماتیک، دستگاه اندازه گیری قطر بیرونی اتوماتیک و غیره.
4. سیستم تغذیه خرد کردن متشکل از یک V و یک مسیر مسطح از برنج دقیق دست ساخته شده، با سیستم روان کننده خودکار و پیچ توپ خرد دقیق سطح C3،که ميتونه حرکت راحت داشته باشه، دقت موقعیت دهی مکرر عالی و عمر طولانی مسیر.
5. پیکربندی استاندارد اسپندل چرخ آسیاب چهار و دو ساختاری است. اسپندل فشار پویا و ثابت با دقت بالا نیز می تواند انتخاب شود.که دارای ویژگی های دقت چرخش بالا است، سفتی پویا، مقاومت خوب در برابر لرزش، بهره وری آسیاب بالا و کیفیت سطح آسیاب خوب. برای آسیاب قطعه کار خاص، سرعت چرخ آسیاب می تواند تنظیم شود،تا 3500 دور در دقیقه و 60 متر در ثانیه.
6. صندلی دم طراحی شده است تا هم سفت و هم قوی باشد. یک سیلندر کششی فلز آلیاژ سخت شده در بدن آهن ریخته شده طراحی شده است تا هسته بالای MT4 را حمل کند.نیروی جک از سیلندر کشنده را می توان به راحتی با دکمه های تنظیم در عقب تغییر- لوازم جانبی ویژه صندلی دم فشار روغن با پدال برای تسهیل تخلیه قطعات کار.
7. سيستم کنترل عددي سيمنس به عنوان پیکربندي استاندارد، پس از توسعه ثانوي، تمام رابط عمل چینی، آسان به استفاده از. مجهز به موتور servo عملکرد بالا سيمنس،سیستم CNC تجهیزات و سیستم محرک سازگاری بهتر دارند، در عین حال با تعمیر خودکار شن و عملکرد جبران خودکار، برای اطمینان از ثبات و دقت تغذیه و خرد کردن.
| مالکیت | ارزش |
|---|---|
| دستگاه آسیاب جهانی | ماشین آسیاب جهانی |
| سرعت چرخ آسیاب | 2800r/min |
| موتور تغذیه روی میز | 0.75kW |
| موتور پمپ خنک کننده | 0.04kW |
| سوراخ چرخ آسیاب | 20 میلی متر |
| عرض چرخ آسیاب | 20 میلی متر |
| حداکثر فاصله از سطح میز تا مرکز پیچ | 400 میلی متر |
| قطر چرخ آسیاب | 200 میلی متر |
| سفرهای میز | 400x180 میلی متر |
| حداکثر ارتفاع آسیاب | 180 میلی متر |
| حداکثر عرض آسیاب | 180 میلی متر |
| پروژه | واحد | مدل:FX32P-60CNC | |
|
ظرفیت پردازش
|
حداکثر قطر چرخش میز | mm | 320 |
|
حداکثر فاصله بین دو انگشت |
mm | 600 | |
| حداکثر قطر آسیاب | mm | 320 | |
| حداکثر بارگذاری بین دو قلب parietal | کیلوگرم ((ب) | 60 ((کار بالا) / 20 (فقط کار) | |
| اندازه چرخ آسیاب (قطر × عرض × دیافراگم) | mm | 455×38 ((32-50) ×127 | |
| سرعت چرخ آسیاب | rpm | 1650 | |
| حداکثر سرعت خطی چرخ آسیاب | m/s | 40 ((چرخ خردکن سرعت بالا تا 65) | |
| پانسمان چرخ آسیاب | mm | نوع اتوماتیک | |
|
سر چرخ آسیاب |
زاویه تغذیه | درجه | 90 |
| ضربه تغذیه | mm | 250 | |
| محور X سرعت حرکت سریع | m/min | 6 | |
| حداقل تغذیه در محور X | mm | 0.001 | |
|
قاب سر |
سرعت پیچ | rpm | 50 تا 500 |
| شکل اسپندل | همزمان یا در مرکز | ||
| مشخصات انگشت | MT-4 | ||
|
صندلی پشت |
فاصله تلسکوپی اتوماتیک | mm | 40 |
| مشخصات انگشت | MT-4 | ||
|
میز کار |
سرعت حرکت سریع در محور Z | m/min | 8 |
| حداقل تغذیه در محور z | mm | 0.001 | |
| حداکثر سفر | mm | 550 | |
| زاویه چرخش | درجه | + 6/-9 | |
|
موتور |
موتور چرخ آسیاب | KW | 3.75/55 |
| موتور تغذیه محور X (سرو) | KW | 2.2 | |
| موتور تغذیه محور Z (سروا) | KW | 2.2 | |
| موتور فندلی فریم سر | KW | 0.75 | |
| موتور پمپ خنک کننده | KW | 0.75 | |
| موتور روغن روان کننده | KW | 0.25*2 | |
| موتور پمپ روغن دم | KW | 0.75 | |
|
سایر |
وزن خالص ماشین | کیلوگرم | 3300 |
| وزن کل ماشین | کیلوگرم | 3500 | |
| اندازه بسته (طول * عرض * ارتفاع) | mm | ۲۸۰۰*۲۰۰۰*۲۰۰۰ | |

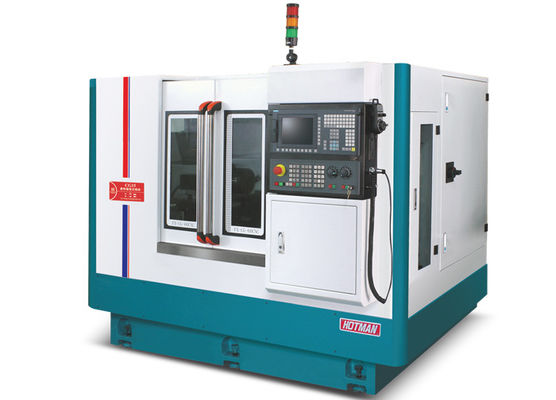

ماشین تراش جهانی CG15 HOTMAN برای ارائه یک ابزار، دستگاه، دستگاه یا تجهیزات تراش جهانی به کاربران طراحی شده است.حداکثر فاصله 400 میلی متر از سطح میز تا مرکز پیچ، سرعت چرخ آسیاب 2800r / min، حداکثر ارتفاع آسیاب 180mm، و قطر چرخ آسیاب 200mm. با قابلیت های همه کاره و طیف گسترده ای از برنامه های کاربردی،این انتخاب مناسب برای کار های آسیاب و پولیش در بسیاری از صنایع است.
HoTMAN CG15 Universal Grinding Machine آسان برای استفاده و دارای درجه بالایی از دقت است.و آلیاژها. همچنین برای وظایف آسیاب دقیق مانند پیچ های ماشینکاری ، رشته بندی ، ریمینگ و حفاری مناسب است. همچنین برای آسیاب سطوح استوانه ای داخلی و خارجی مناسب است.و همچنین سطوح صاف.
با تشکر از سطح کم سر و صدای و ارتعاش، HoTMAN CG15 Universal Grinding Machine برای استفاده در محیط های صنعتی ایده آل است.آن را دارای یک طراحی ضد گرد و غبار و یک سیستم محرک با کارایی بالا برای بهبود ایمنی و بهره وریبا کنترل دقیق و قابلیت های خرد کردن با دقت بالا، برای طیف گسترده ای از وظایف خرد کردن، از خرد کردن دقیق تا خرد کردن خشن مناسب است.
HoTMAN CG15 Universal Grinding Machine یک ابزار قابل اعتماد و همه کاره است که می تواند برای طیف گسترده ای از کارهای خرد کننده مورد استفاده قرار گیرد.طراحی و عملکرد فوق العاده آن را انتخاب مناسب برای هر کار خرد کننده می کند. چه شما نیاز به آسیاب و پولیش فولاد، آلومینیوم، مس، مس، فولاد ابزار، یا آلیاژ، HoTMAN CG15 ماشین آسیاب جهانی انتخاب کامل است.
ما پشتیبانی فنی و خدمات حرفه ای را برای ماشین تراش جهانی ما ارائه می دهیم. تیم ما از تکنسین های باتجربه در دسترس 24/7 برای هر گونه سوالاتی که ممکن است در مورد ماشین شما داشته باشید.
ما مشاوره آنلاین رایگان برای راه اندازی و بهینه سازی دستگاه شما و هر گونه مشکل فنی دیگری که ممکن است داشته باشید، ارائه می دهیم.ما همچنین ارائه از راه دور و در محل تشخیص و تعمیر خدمات برای دستگاه خود را.
