جزئیات محصول:
پرداخت:
|
| دقت بالانس چرخ سنگ زنی: | ≤2 گرم | جهت تعادل چرخ سنگ زنی: | CW/CCW |
|---|---|---|---|
| درجه تعادل چرخ سنگ زنی: | G2.5-G6.3 | دستگاه تعادل چرخ سنگ زنی: | اتوماتیک / دستی |
| روش تراز چرخ سنگ زنی: | استاتیک / پویا | سرعت تعادل چرخ سنگ زنی: | ≥200 دور در دقیقه |
| قطر چرخ سنگ زنی: | 200-500 میلی متر | سنگ زنی چرخ: | 80-400 |
| سختی چرخ سنگ زنی: | HV60-HV90 | مواد چرخ سنگ زنی: | اکسید آلومینیوم |
| قدرت موتور چرخ سنگ زنی: | 2-7.5 کیلو وات | سرعت چرخ سنگ زنی: | 1000-3000 دور در دقیقه |
| سرعت سطح چرخ سنگ زنی: | 20-50 متر بر ثانیه | پهنای چرخ سنگ زنی: | 100-200 میلی متر |
| برجسته کردن: | دستگاه آسیاب بدون مرکز استاتیک,ماشین آسیاب بدون مرکز پویا,ماشین آسیاب بدون مرکز داخلی پایدار,Centerless Grinder Machine Dynamic,Stable Internal Centerless Grinding Machine |
||

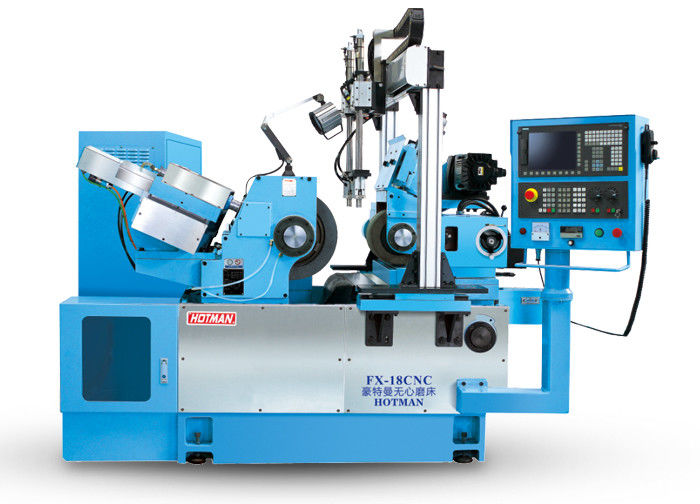

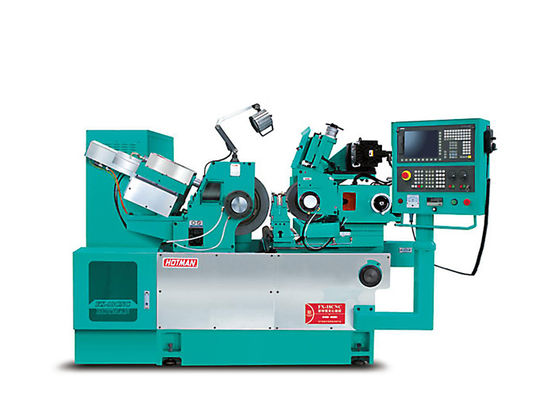

ماشین آسیاب بدون مرکز داخلی ثابت هیدرولیک استاتیک پویا FX-18CNC
توضیحات دستگاه:
1. بدن و اجزای آن توسط آهن ریخته شده درجه بالا Milhanna FC30 ریخته شده است، که به صورت مصنوعی درمان گرما عادی شده و سپس با پیری طبیعی درمان می شود. اجزای توسط YASDA پردازش می شوند،ميتسوي سيكي، TOSHIBA، ELB و سایر تجهیزات در سطح جهانی یک بار پردازش کلیمپ. اندازه دقیق می تواند تا سطح میکروم باشد، برای اطمینان از قطعات اصلی تجهیزات با دقت بالا.
2ریل های راهنمای ماشین و پیچ های توپ دقیق به طور مداوم توسط سیستم روان کننده خودکار روان می شوند تا عمر طولانی تر و دقت بیشتری را تضمین کنند.سیستم خنک کننده از بدن جدا شده است برای از بین بردن لرزش و تبعید گرما مطلوب.
3مجهز به سیستم آسیاب خودکار سی ان سی زیمنس 828D، و توسعه ثانویه، عمل دیالوگ انسان-ماشین، با بسیاری از تجهیزات اختیاری برای انتخاب،از جمله دستگاه آسیاب سوراخ داخلیدستگاه اندازه گیری اتوماتیک، دستگاه اندازه گیری قطر بیرونی اتوماتیک و غیره.
4. سیستم تغذیه خرد کردن متشکل از یک V و یک مسیر مسطح از برنج دقیق دست ساخته شده، با سیستم روان کننده خودکار و پیچ توپ خرد دقیق سطح C3،که ميتونه حرکت راحت داشته باشه، دقت موقعیت دهی مکرر عالی و عمر طولانی مسیر.
5. پیکربندی استاندارد اسپندل چرخ آسیاب چهار و دو ساختاری است. اسپندل فشار پویا و ثابت با دقت بالا نیز می تواند انتخاب شود.که دارای ویژگی های دقت چرخش بالا است، سفتی پویا، مقاومت خوب در برابر لرزش، بهره وری آسیاب بالا و کیفیت سطح آسیاب خوب. برای آسیاب قطعه کار خاص، سرعت چرخ آسیاب می تواند تنظیم شود،تا 3500 دور در دقیقه و 60 متر در ثانیه.
6. صندلی دم طراحی شده است تا هم سفت و هم قوی باشد. یک سیلندر کششی فلز آلیاژ سخت شده در بدن آهن ریخته شده طراحی شده است تا هسته بالای MT4 را حمل کند.نیروی جک از سیلندر کشنده را می توان به راحتی با دکمه های تنظیم در عقب تغییر- لوازم جانبی ویژه صندلی دم فشار روغن با پدال برای تسهیل تخلیه قطعات کار.
7. سيستم کنترل عددي سيمنس به عنوان پیکربندي استاندارد، پس از توسعه ثانوي، تمام رابط عمل چینی، آسان به استفاده از. مجهز به موتور servo عملکرد بالا سيمنس،سیستم CNC تجهیزات و سیستم محرک سازگاری بهتر دارند، در عین حال با تعمیر خودکار شن و عملکرد جبران خودکار، برای اطمینان از ثبات و دقت تغذیه و خرد کردن.
|
نه، نه |
ماده |
واحد |
مدل FX-18CNC-3 |
|
1 |
قطر خرد کردن |
mm | Φ 1-60 |
|
2 |
اندازه چرخ آسیاب (OD*W*ID) |
mm | Φ455x205xΦ228.6 |
|
3 |
اندازه چرخ تنظیم کننده (OD*W*ID) |
mm | Φ255x205xΦ111.2 |
|
4 |
سرعت پیچ چرخ آسیاب |
RPM | 1470 |
|
5 |
سرعت چرخ تنظیم کننده |
RPM | 0-250 |
|
6 |
موتور چرخ آسیاب |
KW | 11 |
|
7 |
موتور چرخ تنظیم کننده |
KW | 3 |
|
8 |
سرو موتور تغذیه |
KW | 2.4 |
|
9 |
موتور سرو لباس |
KW | 1.0*2 |
|
10 |
موتور هائیدرولیک پمپ |
KW | 0.75 |
|
11 |
موتور راننده پمپ خنک کننده |
KW | 0.37 |
|
12 |
چرخ تنظیم کننده تغذیه چرخ دستی |
mm |
3.5/Rev، 0.05/g |
|
13 |
تنظیم چرخ دستی باریک |
mm |
0.1/rev، 0.001/g |
|
14 |
چرخ دستی تغذیه میز کار |
mm | حداقل تغذیه |
|
15 |
چرخ دستی چرخ دار |
mm |
0.2/rev، 0.001/g |
|
16 |
چرخ دستی تغذیه لباس |
mm |
2/rev، 0.01 /g. |
|
17 |
زاویه خم چرخ تنظیم کننده |
درجه | +5°--3° |
|
18 |
زاویه بازگشت چرخ تنظیم کننده |
درجه | ±5° |
|
19 |
اندازه ماشین (L*W*H) |
mm | 2450×1400×1700 |
|
20 |
وزن ماشین | کیلوگرم | حدود 3200 |
مشخصات هوتمن (چرخ خرد کردن بستگی به ماده قطعه دارد)
|
نه، نه |
روش خرد کردن |
بخش |
گردی |
خشکی |
| 1 |
از طریق خرد کردن |
قسمت استاندارد |
≤0.001mm | ≤Ra0.1 |
| 2 |
در خرد کردن ((چاپ) |
قسمت استاندارد |
≤0.002mm | ≤Ra0.2 |
