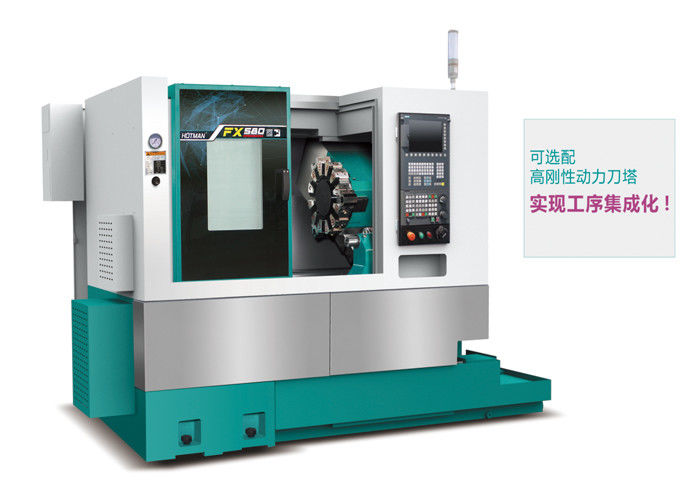

قطب چرخ CNC دقیق صنعتی FX580 6000rpm مواد فولادی 2 محور

فرش CNC با دقت بالا FX580


1طراحی ساختاری جمع و جور، زیربنای کوچک، طرح ضلع علمی و منطقی.
2ساختار اصلی ماشین و قطعات کلیدی مانند تخت، جعبه اسپندل، سرنشینی اسلاید، جعبه برج برش، و غیره توسط تجزیه و تحلیل عناصر محدود (FEA) بهینه شده است.و با ارتعاش مغناطیسی برای حذف استرس داخلی درمان می شوند، ثبات حرارتی مکانیکی را تضمین می کند، تغییر شکل نیروی را کاهش می دهد و توانایی ضد لرزش را بهبود می بخشد.
3. موتور با قدرت بالا، استفاده از موتور با قدرت بالا، به دست آوردن گشتاور بالا، برش سنگین هنوز هم می تواند دقت و پردازش پایدار حفظ.
4سفتي بالا و اسپندل قوي
5پیچ دقیق C3


پیچ دقیق C3:
محور X/Z از پیچ پیش کشویی THK (سطح C3) و ساختار صندلی حامل پیچ یکپارچه برای جلوگیری موثر از تغییر شکل افزایش دمای، بهبود دقت موقعیت استفاده می کند،و افزایش سفتی و ثبات حمایت پیچ.
پیچ توپ و راهنمای با کیفیت بالا، کیفیت عالی تنها راه برای برآورده کردن دقت بالا و عمر طولانی مورد نیاز مشتریان است. پیچ توپ در هر دو طرف ثابت می شود،آزمایش شده تا اطمینان حاصل شود که 100٪ موازی با راهنما است، و مغز پیچ گلوله ای که از قبل محکم شده است، فاصله را از بین می برد.
برج برش servo: با استفاده از ساختار برج برش NC سریع، بدون حرکت بلند، محرک servo، دندان موش قطر بزرگ، مکانیسم قفل هیدرولیکی.به ترکیبی کامل از دقت بالا دست یابید، بهره وری سریع و سفتی خوب.
عمل شاخص سازی برج ابزار می تواند همزمان با حرکت مختصات انجام شود و سرعت تغییر ابزار سریع است.که باز هم کارایی ماشین آلات را بهبود می بخشد.
مزایا:
1. صفحه دندان برج برش دهنده صفحه دندان خمیده قطر بزرگ را اتخاذ می کند.
2. بدن برج ابزار به طور مستقیم به پیچ و ریل راهنما متصل است.اندازه برش افزوده شده ضخامت و افزایش سفتی از ساختار اصلی برج برش در مقایسه با همان صنعت.
شتاب:
1استفاده از تکنولوژی کنترل servo با دقت بالا برای دستیابی به شتاب سریع محور X و Z.
2سرعت تغذیه سریع: X: 30m/min,Z:36m/min 3. ریل راهنمای خطی THK با سفتی بالا اتخاذ شده است و سرعت تغذیه سریع به بالاترین سطح در جامعه ساختاری می رسد.
توضیحات دستگاه:

1. بدن و اجزای آن توسط آهن ریخته شده درجه بالا Milhanna FC30 ریخته شده است، که به صورت مصنوعی درمان گرما عادی شده و سپس با پیری طبیعی درمان می شود. اجزای توسط YASDA پردازش می شوند،ميتسوي سيكي، TOSHIBA، ELB و سایر تجهیزات در سطح جهانی یک بار پردازش کلیمپ. اندازه دقیق می تواند تا سطح میکروم باشد، برای اطمینان از قطعات اصلی تجهیزات با دقت بالا.


2ریل های راهنمای ماشین و پیچ های توپ دقیق به طور مداوم توسط سیستم روان کننده خودکار روان می شوند تا عمر طولانی تر و دقت بیشتری را تضمین کنند.سیستم خنک کننده از بدن جدا شده است برای از بین بردن لرزش و تبعید گرما مطلوب.

3مجهز به سیستم آسیاب خودکار سی ان سی زیمنس 828D، و توسعه ثانویه، عمل دیالوگ انسان-ماشین، با بسیاری از تجهیزات اختیاری برای انتخاب،از جمله دستگاه آسیاب سوراخ داخلیدستگاه اندازه گیری اتوماتیک، دستگاه اندازه گیری قطر بیرونی اتوماتیک و غیره.

4. سیستم تغذیه خرد کردن متشکل از یک V و یک مسیر مسطح از برنج دقیق دست ساخته شده، با سیستم روان کننده خودکار و پیچ توپ خرد دقیق سطح C3،که ميتونه حرکت راحت داشته باشه، دقت موقعیت دهی مکرر عالی و عمر طولانی مسیر.

5. پیکربندی استاندارد اسپندل چرخ آسیاب چهار و دو ساختاری است. اسپندل فشار پویا و ثابت با دقت بالا نیز می تواند انتخاب شود.که دارای ویژگی های دقت چرخش بالا است، سفتی پویا، مقاومت در برابر لرزش خوب، بهره وری آسیاب بالا و کیفیت سطح آسیاب خوب. برای آسیاب قطعه کار خاص، سرعت چرخ آسیاب می تواند تنظیم شود،تا 3500 دور در دقیقه و 60 متر در ثانیه.


6. صندلی دم طراحی شده است تا هم سفت و هم قوی باشد. یک سیلندر کششی فلز آلیاژ سخت شده در بدن آهن ریخته شده طراحی شده است تا هسته بالای MT4 را حمل کند.نیروی جک از سیلندر کشنده را می توان به راحتی با دکمه های تنظیم در عقب تغییر- لوازم جانبی ویژه صندلی دم فشار روغن با پدال برای تسهیل تخلیه قطعات کار.

7. سيستم کنترل عددي سيمنس به عنوان پیکربندي استاندارد، پس از توسعه ثانوي، تمام رابط عمل چینی، آسان به استفاده از. مجهز به موتور servo عملکرد بالا سيمنس،سیستم CNC تجهیزات و سیستم محرک سازگاری بهتر دارند، در عین حال با تعمیر خودکار شن و عملکرد جبران خودکار، برای اطمینان از ثبات و دقت تغذیه و خرد کردن.

مشخصات فنی:
