جزئیات محصول:
پرداخت:
|
| زاویه عقب چرخ سنگ زنی: | 0-18 درجه | قدرت موتور تغذیه عقب چرخ سنگ زنی: | 0.75 کیلووات |
|---|---|---|---|
| سرعت موتور تغذیه عقب چرخ سنگ زنی: | 1420r/min | سرعت تغذیه چرخ چرخ سنگزنی: | 0.1-3 میلی متر در دقیقه |
| قطر چرخ سنگ زنی: | 200 میلی متر | قدرت موتور تغذیه چرخ سنگ زنی: | 0.75 کیلووات |
| سرعت موتور تغذیه چرخ سنگ زنی: | 1420r/min | سرعت تغذیه چرخ آسیاب: | 0.1-3 میلی متر در دقیقه |
| قدرت موتور چرخ سنگ زنی: | 2.2 کیلو وات | سرعت موتور چرخ سنگ زنی: | 1420r/min |
| سرعت چرخ سنگ زنی: | 2800r/min | نام محصول: | ماشین سنگ زنی جهانی |
| قدرت موتور تغذیه میز کار: | 0.75 کیلووات | اندازه میز کار: | 200*400 میلی متر |
| سرعت میز کار: | 0.1-3 میلی متر در دقیقه | ||
| برجسته کردن: | 0.........,ماشین خردکن جهانی 1420r/min,تراش CNC با دقت پایدار,Universal Grinding Machine 1420r/min,Stable Precision CNC Grinding |
||

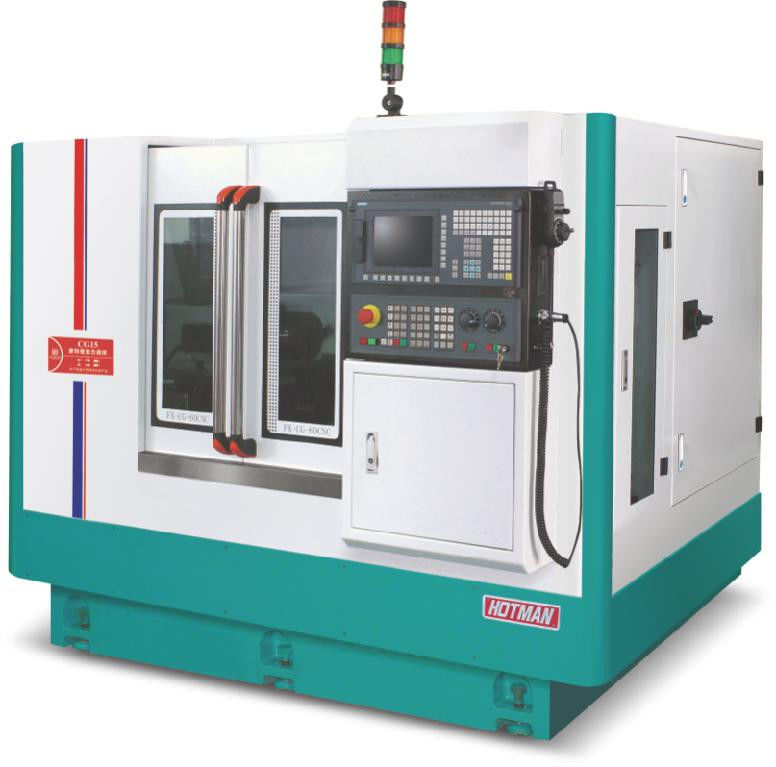

ماشین تراش CNC جهانی با دقت بالا-CG15

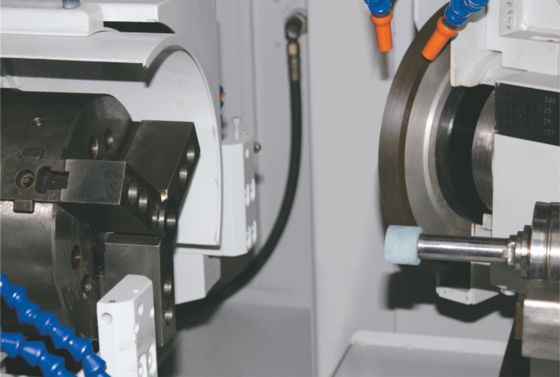

ابزار پردازش قطعات کوچک:
روش های مختلف چسبندگی در دسترس هستند:
● سه فک
●پوشاندن نوع کلکت
صنعت کاربرد:
●صنعت توله
●صنعت چرخ دنده
●گوشه راهنما، قطعات بخار / لوکوموتیو
●آستین آبهای هیدرولیک / پنوماتیک
● قطعات مرطوب
● ابزار پزشکی
| Pپروژه | واحد | مدل:CG15 | |
| ظرفیت پردازش |
حداکثر قطر بیرونی آسیاب |
mm | Φ200 |
|
محدوده قطر داخلی آسیاب |
mm | Φ6 Φ80 | |
| حداکثر طول قطعه کار | mm | 150 | |
|
ابعاد چرخ چرخ گرد بیرونی |
mm | Φ405*Φ127*40 | |
|
سرعت اسپندل چرخ آسیاب سوراخ داخلی |
rpm | 10،000-50,000 | |
| پانسمان چرخ آسیاب | mm | نوع اتوماتیک | |
| سیستم کنترل عددی | تنظیم شده | زیمنس 828D | |
|
مرکز پیچ چرخ آسیاب تا ارتفاع زمین |
mm | 1035 | |
| X,Y,Z | سرو موتور پيندل | KW | 1.5 |
| سرعت سرو موتور اسپندل | rpm | 2000 | |
| زاویه چرخش سر کار (دستی) | درجه | ±15o | |
| X، Y، Z سرو تغذیه | KW | 1.5*3 | |
| سرعت سرو تغذیه X، Y، Z | rpm | 3000 | |
| حداقل واحد تغذیه | mm | 0.001 | |
|
محور X محور تغذیه سر کار |
mm | 450 | |
| محور های Y و Z | mm | 250 | |
|
سایر |
موتور پمپ خنک کننده | KW | 0.37 |
| موتور روغن روان کننده | KW | 0.25*2 | |
|
اندازه ماشین (طول * عرض * ارتفاع) |
mm | 2355×2100×1800 | |
| وزن ماشین | کیلوگرم | 4000 | |
توضیحات دستگاه:
1. بدن و اجزای آن توسط آهن ریخته شده درجه بالا Milhanna FC30 ریخته شده است، که به صورت مصنوعی درمان گرما عادی شده و سپس با پیری طبیعی درمان می شود. اجزای توسط YASDA پردازش می شوند،ميتسوي سيكي، TOSHIBA، ELB و سایر تجهیزات در سطح جهانی یک بار پردازش کلیمپ. اندازه دقیق می تواند تا سطح میکروم باشد، برای اطمینان از قطعات اصلی تجهیزات با دقت بالا.
2ریل های راهنمای ماشین و پیچ های توپ دقیق به طور مداوم توسط سیستم روان کننده خودکار روان می شوند تا عمر طولانی تر و دقت بیشتری را تضمین کنند.سیستم خنک کننده از بدن جدا شده است برای از بین بردن لرزش و تبعید گرما مطلوب.
3مجهز به سیستم آسیاب خودکار سی ان سی زیمنس 828D، و توسعه ثانویه، عمل دیالوگ انسان-ماشین، با بسیاری از تجهیزات اختیاری برای انتخاب،از جمله دستگاه آسیاب سوراخ داخلیدستگاه اندازه گیری اتوماتیک، دستگاه اندازه گیری قطر بیرونی اتوماتیک و غیره.
4. سیستم تغذیه خرد کردن متشکل از یک V و یک مسیر مسطح از برنج دقیق دست ساخته شده، با سیستم روان کننده خودکار و پیچ توپ خرد دقیق سطح C3،که ميتونه حرکت راحت داشته باشه، دقت موقعیت دهی مکرر عالی و عمر طولانی مسیر.
5. پیکربندی استاندارد اسپندل چرخ آسیاب چهار و دو ساختاری است. اسپندل فشار پویا و ثابت با دقت بالا نیز می تواند انتخاب شود.که دارای ویژگی های دقت چرخش بالا است، سفتی پویا، مقاومت در برابر لرزش خوب، بهره وری آسیاب بالا و کیفیت سطح آسیاب خوب. برای آسیاب قطعه کار خاص، سرعت چرخ آسیاب می تواند تنظیم شود،تا 3500 دور در دقیقه و 60 متر در ثانیه.
6. صندلی دم طراحی شده است تا هم سفت و هم قوی باشد. یک سیلندر کششی فلز آلیاژ سخت شده در بدن آهن ریخته شده طراحی شده است تا هسته بالای MT4 را حمل کند.نیروی جک از سیلندر کشنده را می توان به راحتی با دکمه های تنظیم در عقب تغییر- لوازم جانبی ویژه صندلی دم فشار روغن با پدال برای تسهیل تخلیه قطعات کار.
7. سيستم کنترل عددي سيمنس به عنوان پیکربندي استاندارد، پس از توسعه ثانوي، تمام رابط عمل چینی، آسان به استفاده از. مجهز به موتور servo عملکرد بالا سيمنس،سیستم CNC تجهیزات و سیستم محرک سازگاری بهتر دارند، در عین حال با تعمیر خودکار شن و عملکرد جبران خودکار، برای اطمینان از ثبات و دقت تغذیه و خرد کردن.
