جزئیات محصول:
پرداخت:
|
| قطر چرخ سنگ زنی: | 400 میلی متر | طول سنگ زنی: | 550 میلی متر |
|---|---|---|---|
| نام تجاری موتور چرخ سنگ زنی: | زیمنس | درجه عایق موتور چرخ سنگزنی: | اف |
| نوع: | ماشین سنگ زنی میل بادامک | جریان موتور چرخ سنگ زنی: | 13A |
| فرکانس موتور چرخ سنگ زنی: | 50 هرتز | مدل موتور چرخ سنگ زنی: | 1LE1001-1CB23-4AB4 |
| قدرت موتور چرخ سنگ زنی: | 7.5 کیلووات | سطح حفاظت موتور چرخ سنگ زنی: | IP54 |
| جهت چرخش موتور چرخ سنگ زنی: | CW/CCW | سرعت موتور چرخ سنگ زنی: | 1420 دور در دقیقه |
| ولتاژ موتور چرخ سنگ زنی: | 380 ولت | سرعت چرخ سنگ زنی: | 1400 دور در دقیقه |
| پهنای چرخ سنگ زنی: | 50 میلی متر | ||
| برجسته کردن: | ماشین تراش برقی در موتورسیکلت,ماشین خرد کردن لوله کش پمپ,Pump Camshaft Grinding Machine |
||

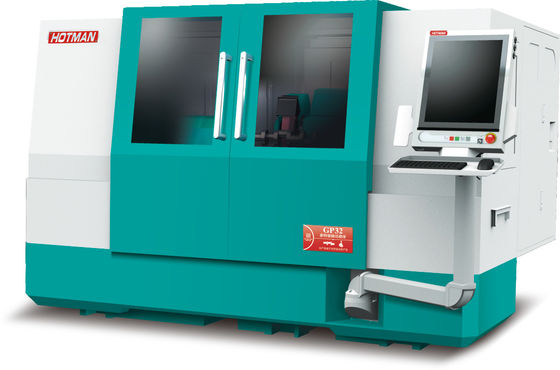

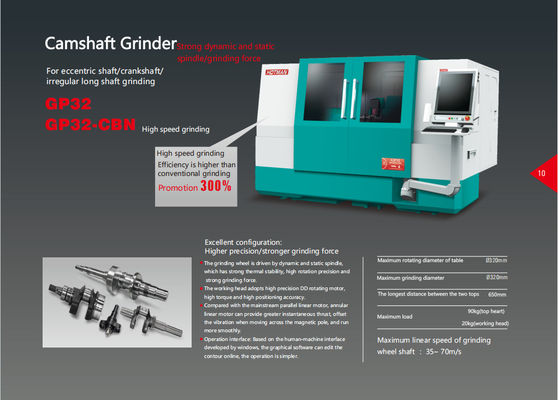

ماشین آسیاب داربست های سخت آلای CNC GP32-CBN
1ساختار بستر فوق صلب
2. ساخت در Renishaw شبکه دایره ای با دقت فوق العاده بالا و سخت مستقیم درایو workpiece سر.
3طراحی سوئیسی با دقت بالا درایومیک و استاتیک چرخ آسیاب
4. راهنمای خطی محور X با ساختار رول خود گردش با ظرفیت حامل بالا.
5. ميز راننده ي کره اي دقيقي ژاپن C2
6. سر چرخ خرد (محور X) از موتور خطی سلندرال منحصر به فرد Anka استفاده می کند.
7هيدن هاين 50 نانومتر بازخورد مقیاس شبکه
8. قاب سر قطعات دقیق دو منظوره ثابت / چرخش ، مجهز به عملکرد شناور هوا
9صندلي پشتي هواي شناور با سفتي بالا
10تنظیمات گزینه های انعطاف پذیر
توضیحات دستگاه:
1. بدن و اجزای آن توسط آهن ریخته شده درجه بالا Milhanna FC30 ریخته شده است، که به صورت مصنوعی درمان گرما عادی شده و سپس با پیری طبیعی درمان می شود. اجزای توسط YASDA پردازش می شوند،ميتسوي سيكي، TOSHIBA، ELB و سایر تجهیزات در سطح جهانی یک بار پردازش کلیمپ. اندازه دقیق می تواند تا سطح میکروم باشد، برای اطمینان از قطعات اصلی تجهیزات با دقت بالا.
2مجهز به سیستم آسیاب خودکار سی ان سی زیمنس 828D، و توسعه ثانویه، عمل دیالوگ انسان-ماشین، با بسیاری از تجهیزات اختیاری برای انتخاب،از جمله دستگاه آسیاب سوراخ داخلیدستگاه اندازه گیری اتوماتیک، دستگاه اندازه گیری قطر بیرونی اتوماتیک و غیره.
3. سیستم تغذیه خرد کردن متشکل از یک V و یک مسیر مسطح از کفش دقیق دست ساخته شده، با سیستم روان کننده خودکار و پیچ توپ خرد کننده دقیق سطح C3،که ميتونه حرکت راحت داشته باشه، دقت موقعیت دهی مکرر عالی و عمر طولانی مسیر.
4. پیکربندی استاندارد اسپندل چرخ آسیاب چهار و دو ساختاری است. اسپندل فشار پویا و ثابت با دقت بالا نیز می تواند انتخاب شود.که دارای ویژگی های دقت چرخش بالا است، سفتی پویا، مقاومت خوب در برابر لرزش، بهره وری آسیاب بالا و کیفیت سطح آسیاب خوب. برای آسیاب قطعه کار خاص، سرعت چرخ آسیاب می تواند تنظیم شود،تا 3500 دور در دقیقه و 60 متر در ثانیه.
5. صندلی دم طراحی شده است تا هم سفت و هم قوی باشد. یک سیلندر کششی فلز آلیاژ سخت شده در بدن آهن ریخته شده طراحی شده است تا هسته بالای MT4 را حمل کند.نیروی جک از سیلندر کشنده را می توان به راحتی با دکمه های تنظیم در عقب تغییر- لوازم جانبی ویژه صندلی دم فشار روغن با پدال برای تسهیل تخلیه قطعات کار.
6. سيستم کنترل عددي سيمنز به عنوان پیکربندي استاندارد، پس از توسعه ثانوي، تمام رابط عمل چینی، آسان برای استفاده از مجهز به موتور سرو کارايي بالا سيمنز،سیستم CNC تجهیزات و سیستم محرک سازگاری بهتر دارند، در عین حال با تعمیر خودکار شن و عملکرد جبران خودکار، برای اطمینان از ثبات و دقت تغذیه و خرد کردن.
مشخصات فنی دقیق و توابع ساختاری ماشین آلات:
| پروژه | پارامتر |
| دامنه کار | |
| ارتفاع مرکز | ۲۱۰ میلی متر |
| حداکثر قطر چرخش | Φ400mm |
| حداکثر قطر آسیاب | Φ550mm |
| طول خرد کردن بین دو قسمت بالا | ۵۵۰ میلی متر |
| چرخش میز (نوع 600) | +6°/-9° |
| حداکثر پرت بین دو بالای | ۶۰ کیلوگرم |
| نگهدارنده چرخ آسیاب | |
| محدوده زاویه قابل چرخش (دستی) | ±15° |
| نوع پیچ چرخ آسیاب |
گره اصلی چرخ آسیاب پویا و ایستاتیک (استانداردی با خنک کننده روغن) |
| محدوده سرعت چرخ آسیاب | 1650/1850/2100دوره در دقیقه |
|
اندازه استاندارد چرخ آسیاب (φ × W × B) |
Φ450×20-50×127mm |
|
اندازه چرخ آسیاب ویژه (φ × W × B) |
Φ510×15-50×203mm |
|
قدرت موتور چرخ آسیاب |
3.75KW/5.5KW |
|
حداکثر سرعت خطی چرخ آسیاب |
45 متر در ثانیه |
|
حالت خنک سازی پیچ چرخ خمیر |
خنک کننده روغن |
| قاب سر محرک مستقیم قطعه کار | |
|
تنظیم سرعت بدون گام در محدوده سرعت |
0-600دوره در دقیقه |
| گره گره گره گره گره ای | MT-4 |
| مدل آستین آداپتور ابزار | MT-4 |
|
دامنه زاویه چرخش قاب سر قطعه |
+15°/-15° |
|
حداکثر بار گیرنده (با ابزار) |
150Nm |
|
قدرت موتور هم زمان مغناطیس دائمی (S1-100٪/KW) |
3KW |
|
چرخش خروجی نامی مستمر (S1-100٪/A) |
47.8Nm |
| مارک رمزگذاری کننده | رنيشا |
| حالت خنک کننده اسپندل | خنک کننده آب |
|
دقت موقعیت گیری تکرار چرخش فریم سر |
±2arcsec |
| خروجی حفره ای که در انتهای گره قرار دارد | ≤0.001 |
| رونمایی صورت انتهای اسپندل | ≤0.002 |
| سفتی محوری (N/um) | ≥500 |
| سفتی شعاعی (N/um) | ≥400 |
| حالت حرکت قاب سر | استاندارد شناور هوا دستی |
| صندلی پشت | |
| قطر آستین | Φ50mm |
| ضربه دستکش | ۴۰ میلی متر |
| مخروط مورز | MT-4 |
| حالت حرکت ناخن | استاندارد شناور هوا دستی |
| تغذیه نگهدارنده چرخ - محور X (محرک خطی) | |
| حداکثر محور محور X | 300 میلی متر |
| حداکثر فشار موتور خطی محور X | 1660-3060N |
| شتاب خطی موتور در محور X | ≤0.2G |
| حداکثر سرعت تغذیه بر محور X | 15 متر/دقیقه |
|
حداقل تغذیه HPG (چرخ دستی الکترونیکی) |
0.0001mm |
| حداقل خوراک قابل برنامه ریزی | 0.0001mm |
|
حداقل رزولوشن فرمانروای شبکه افزایشی هایدهام |
0.0001mm |
| دقت موقعیت گیری خوراک در محور X | ≤0.0016mm |
|
دقت موقعیت مجدد محور X |
≤0.0014mm |
| پروژه | پارامتر |
|
محور Z میز تغذیه (موتر سرو) |
|
| تراکم محور Z (نوع 600) | ۷۵۰ میلی متر |
| قدرت موتور سرو در محور Z | 2.2KW |
| حداکثر سرعت تغذیه در محور Z | 8 متر/دقیقه |
|
حداقل افزایش چرخ دستی الکترونیکی HPG |
0.0001mm |
| حداقل خوراک قابل برنامه ریزی | 0.0001mm |
|
حداقل رزولوشن Heideham افزایشی ریل (اختیاری) |
0.0005mm |
| سیستم کنترل | |
| سیستم کنترل عددی | رنیوم سدیم |
| نرم افزار | رابط گرافیکی تعاملی |
| صفحه نمایش | 10صفحه نمایش رنگی TFT.4 اینچی |
| صفحه کلید | صفحه کلید کامل |
| حافظه | 3 گيگابايت |
| تعداد محورهای کنترل |
تا 7 محور می تواند کنترل شود |
| رابط | USB/RS232 |
| ماشین آلات الکتریکی | |
| منبع برق سه فاز استاندارد | 380 ولت 3ph 20 هرتز |
| ولتاژ حلقه کنترل | 110vAC/24vDC |
| محدوده انحراف ولتاژ ورودی | +/-10٪ |
|
مصرف قدرت با بار کامل ( موتور اصلی) |
36KVA |
| منبع پنوماتیک | |
| فشار ورودی | 5.5بار |
| جریان مورد نیاز | ۴۰-۵۰ لیتر/دقیقه |
| استاندارد منبع هوا | BS ISO 8573-1:2001 |
| پارامتر محیط زیست | |
| سر و صدا استاندارد ماشین | <75dB ((A) |
| دمای محیط | 0 تا 40 درجه سانتیگراد |
| رطوبت محیط | ≤75٪ |
| سایر | |
| اندازه اثر پا | 3800×3200mm×2195 |
| ارتفاع | ۲۱۷۰ میلی متر |
| وزن خالص | 5440 کیلوگرم |
