جزئیات محصول:
پرداخت:
|
| نوع: | دستگاه آسیاب استوانه ای | قطر چرخ سنگ زنی: | 270 میلی متر |
|---|---|---|---|
| حداکثر طول سنگ زنی: | 600 میلی متر | حداکثر قطر سنگ زنی: | 200 میلی متر |
| قدرت موتور چرخ سنگ زنی: | 1.5 کیلو وات | سیستم کنترل: | زیمنس |
| ولتاژ موتور چرخ سنگ زنی: | 220 V/380 V | سرعت چرخ سنگ زنی: | 3000 دور در دقیقه |
| قدرت: | 2.2 کیلو وات | قدرت موتور میز: | 0.75 کیلو وات |
| ولتاژ موتور جدول: | 380 V | سرعت جدول: | 1-20 متر در دقیقه |
| ولتاژ: | 380 V | ابعاد: | 2800 x 2000 x 2000 میلی متر |
| وزن: | 4000 کیلوگرم | ||
| برجسته کردن: | ماشین سنگ شکن استوانه ای گفتگوی انسانی |
||

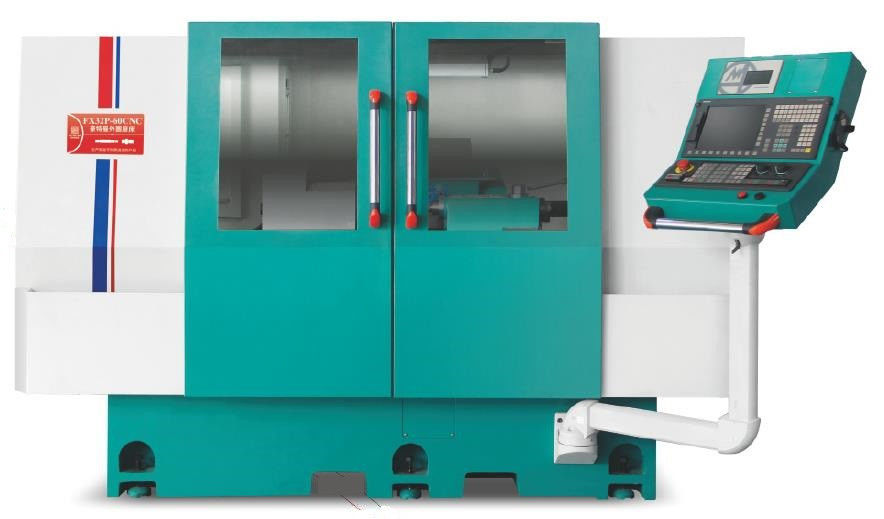

آسیاب استوانه ای با دیالوگ انسانی برنامه نویسی آسان کنترل کننده CNC، نیروی آسیاب قوی
FX27-60CNC
مشخصات فنی:
| پروژه | واحد | مدل:FX32P-60CNC | |
|
ظرفیت پردازش
|
حداکثر قطر چرخش میز | mm | 320 |
|
حداکثر فاصله بین دو انگشت |
mm | 600 | |
| حداکثر قطر آسیاب | mm | 320 | |
| حداکثر بارگذاری بین دو قلب parietal | کیلوگرم ((ب) | 60 ((کار بالا) / 20 (فقط کار) | |
| اندازه چرخ آسیاب (قطر × عرض × دیافراگم) | mm | 455×38 ((32-50) ×127 | |
| سرعت چرخ آسیاب | rpm | 1650 | |
| حداکثر سرعت خطی چرخ آسیاب | m/s | 40 ((چرخ خردکن سرعت بالا تا 65) | |
| پانسمان چرخ آسیاب | mm | نوع اتوماتیک | |
|
سر چرخ آسیاب |
زاویه تغذیه | درجه | 90 |
| ضربه تغذیه | mm | 250 | |
| محور X سرعت حرکت سریع | m/min | 6 | |
| حداقل تغذیه در محور X | mm | 0.001 | |
|
قاب سر |
سرعت پیچ | rpm | 50 تا 500 |
| شکل اسپندل | همزمان یا در مرکز | ||
| مشخصات انگشت | MT-4 | ||
|
صندلی پشت |
فاصله تلسکوپی اتوماتیک | mm | 40 |
| مشخصات انگشت | MT-4 | ||
|
میز کار |
سرعت حرکت سریع در محور Z | m/min | 8 |
| حداقل تغذیه در محور z | mm | 0.001 | |
| حداکثر سفر | mm | 550 | |
| زاویه چرخش | درجه | + 6/-9 | |
|
موتور |
موتور چرخ آسیاب | KW | 3.75/55 |
| موتور تغذیه محور X (سرو) | KW | 2.2 | |
| موتور تغذیه محور Z (سروا) | KW | 2.2 | |
| موتور فندلی فریم سر | KW | 0.75 | |
| موتور پمپ خنک کننده | KW | 0.75 | |
| موتور روغن روان کننده | KW | 0.25*2 | |
| موتور پمپ روغن دم | KW | 0.75 | |
|
سایر |
وزن خالص ماشین | کیلوگرم | 3300 |
| وزن کل ماشین | کیلوگرم | 3500 | |
| اندازه بسته (طول * عرض * ارتفاع) | mm | ۲۸۰۰*۲۰۰۰*۲۰۰۰ |
|
توضیحات دستگاه:
1. بدن و اجزای ماشین آسیاب استوانه ای توسط آهن ریخته شده درجه بالا Milhanna FC30 ریخته می شود، که به صورت مصنوعی درمان گرما عادی شده و سپس با پیری طبیعی درمان می شود.قطعات توسط YASDA پردازش می شوند، MITSUI SEIKI، TOSHIBA، ELB و سایر تجهیزات در سطح جهانی یک بار پردازش کلیمپ. اندازه دقت می تواند تا سطح میکرو است.
2ریل های راهنمای ماشین آسیاب استوانه ای و پیچ های توپ دقیق به طور مداوم توسط سیستم روان کننده خودکار روان می شوند تا عمر طولانی تر و دقت بیشتری را تضمین کنند.سیستم خنک کننده از بدن جدا شده است برای از بین بردن لرزش و تبعید گرما مطلوب.
3. دقت کنترل سیستم و راننده سرو بالا است، 80 بیت تعداد نقطه شناور از دقت محاسبه نانومتر، حذف خطا محاسبه
4سیستم تغذیه آسیاب از یک V و یک مسیر مسطح با برش دستی دقیق، سیستم روانکاری خودکار، پیچ توپ دقیق، دقت بالا و موتور سرو قدرت بالا تشکیل شده است.اين داراي ويژگي حرکت صافي است، دقت موقعیت دهی مکرر عالی و عمر طولانی مسیر.
5. گره آسیاب اصلی دارای فشار پویا و ایستاتیک با دقت بالا است که توسط تایوان معرفی شده است ، ساختار آستین ، نگهداری آسان ، بدون تماس فلز با فلز ،و عمر خدمت تقریبا دائمی. چرخ آسیاب دارای ویژگی های سفتی بالا و دقت بالا است. برای آسیاب قطعات خاص، سرعت چرخ آسیاب می تواند تنظیم شود تا سرعت خطی را افزایش دهد.
6. صندلی دم ماشین آسیاب استوانه ای طراحی شده است تا هم سفت و هم محکم باشد. یک سیلندر کششی از فلز آلیاژ سخت شده که در بدن آهن ریخته شده قرار دارد برای حمل هسته بالای MT4 طراحی شده است.نیروی جک از سیلندر کشنده را می توان به راحتی با دکمه های تنظیم در عقب تغییر- لوازم جانبی ویژه صندلی دم فشار روغن با پدال برای تسهیل تخلیه قطعات کار.
7پس از توسعه ثانویه رابط انسان-ماشین، با موتور servo با عملکرد بالا زیمنس، به طوری که سیستم CNC تجهیزات و سیستم محرک سازگاری بهتر داشته باشند،در عین حال با تعمیر خودکار شن و عملکرد تعویض خودکار، برای اطمینان از ثبات و دقت تغذیه و خرد کردن.
خصوصيت:

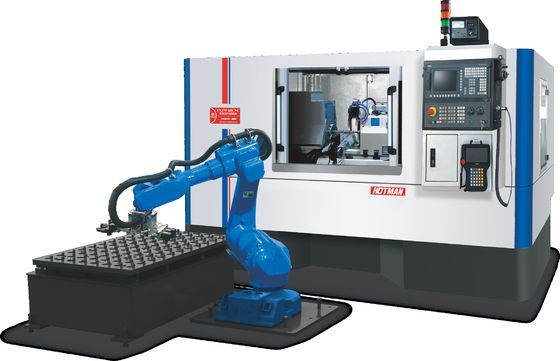

FX27P-60CNC دقت بالا به طور مستقیم به ماشین آسیاب استوانه ای (پوش کامل، بارگذاری و تخلیه خودکار یک ماشین)
1قطر چرخش تخت: Φ270mm، فاصله بین دو مرکز بالا: 600mm.
2سرعت چرخ آسیاب: 1650rpm، اندازه چرخ آسیاب (قطر × عرض × دیافراگم): Φ405×32×Φ127mm
3. تنظیم دستگاه اندازه گیری فعال برای تحقق کنترل کامل حلقه بسته پردازش خرد.
