| نام: | ماشین تراش عمودی با دقت بالا | چرخ سنگ زنی: | φ200*φ20*80 میلی متر |
|---|---|---|---|
| موتور چرخ سنگ زنی: | 3 کیلو وات | سرعت چرخ سنگ زنی: | 3000 دور در دقیقه |
| مواد: | فولاد | قدرت: | 7.5 کیلووات |
| سرعت: | 1400 دور در دقیقه | Table Feeding Motor: | 1.5KW |
| سرعت تغذیه میز: | 0-3000 میلی متر در دقیقه | Table Size: | 800*400mm |
| سیستم خنک کننده: | خنک کننده آب | ولتاژ: | 380 ولت |
| اندازه ماشین: | 3070*3045*4500 میلی متر | وزن ناخالص: | 23000 کیلوگرم |
| برجسته کردن: | ماشین تراش عمودی برای تراش چند قالب,ماشین تراش عمودی با دقت بالا,ماشین تراش عمودی cnc,High Precision Vertical Grinding Machine,CNC Vertical Grinding Machine |
||

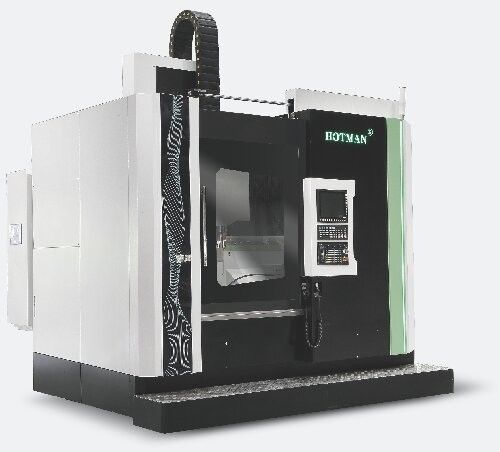

ماشین تراش عمودی با دقت بالا، تراش عمودی CNC برای هدف تراش قالب چندگانه
دقت ماشینکاری:
| گردی | 1.5μm |
| هم محوری بودن | 2.5μm |
| خشکی سطح | 0.1μm |
ظرفیت پردازش:
| حداکثر قطر بیرونی آسیاب | 860 میلی متر |
| محدوده قطر آسیاب دایره داخلی | Ø50~700 میلی متر |
| حداکثر ارتفاع آسیاب | 600 میلی متر |
| حداکثر بار میز |
۸۰۰ کیلوگرم |
|
Z850 جزئیات ماشین را در P25 ببینید |
|
| دقت | |
| گردی | 1.5μm |
| تمرکز | 2.5μm |
| سنگ شکن های سطح | 0.1μm |
| ظرفیت پردازش | |
| حداکثر قطر بیرونی گرینینگ | 860 میلی متر |
| محدوده قطر خرد کردن درونی | 50 تا 700 میلی متر |
| حداکثر ارتفاع آسیاب | 600 میلی متر |
| مکس. کار زیادی هست | ۸۰۰ کیلوگرم |
| چرخ آسیاب | |
| سرعت چرخ آسیاب | 2000 تا 9000 دور در دقیقه |
| قطر چرخ آسیاب | 40-305 میلی متر |
| بازي کردن سوراخ مخروطي | HSK-A100 |
| کار می کنم | |
| قطر میز کار | 600 میلی متر |
| سرعت میز کار | 5 ~ 200 دور در دقیقه |
| اندازه استاندارد | |
| سفرهاي داخلي ديامر | 159.999mm ((227 |
| محور X | |
| 300+1400 میلی متر | |
| محور Z | 600 میلی متر |
| محور W | ۶۵۰ میلی متر |
| سرعت سریع عبور | 24 متر/دقیقه |
| قطعنامه | 0.0001mm |
| محور B | 0/22.5 k a o |
| موجودی ابزار ATC | |
| مقدار ذخیره سازی | 6 عدد |
| حداکثر قطر چرخ آسیاب | 305 میلی متر |
| چرخ خنده دار حداکثر طول | ۳۵۰ میلی متر |
| ماشین آسیاب چرخ | |
| قلم الماس | فقط 3 |
| رولر | ۲۸۰۰ دور در دقیقه |
| قطر رولر | 120 میلی متر |
| .. | |
| کل قدرت | ۶۵ کیلو وات |
| وزن ناخالص | 23T |
توضیحات دستگاه:
1این آسیاب با هدف آسان کردن قطعه کار در هنگام آسیاب قطر داخلی و سطح انتهای یک قطعه کار بزرگ و بهبود دقت آسیاب توسعه یافته است.آن را به شدت کوتاه کردن زمان عیب یابی و به دست آورد تراش دقیق مانند گردعلاوه بر این، کنترل شده توسط NC، قطر داخلی، قطر بیرونی، و پردازش چهره پایان می تواند در یک کلیمپ تکمیل شود، درک تشدید روند.
2. کنترل ابزار ماشین سیستم کنترل نسل جدید تایوان را اتخاذ می کند که به طور خودکار تغذیه عمودی و افقی سر آسیاب را کنترل می کند.رابط کار گفتگوی انسان-ماشین ساده و آسان استانتقال با پیچ توپ درجه C3 تایوان PM I مجهز است، با کنترل موقعیت مجدد در 0.002mm، سازگاری خوب و تغذیه دقیق ابزار؛صندلی کار هیدرولیکی است و مجهز به یک چرخ دستی برقی دستی برای تنظیم دقیق تنظیم ابزار است.

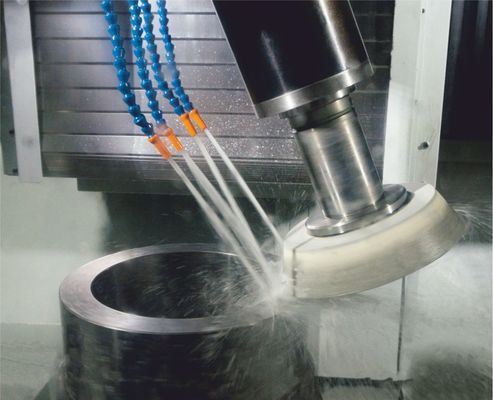

3سیستم خنک کننده و تصفیه کننده: در طول آسیاب و آماده سازی چرخ آسیاب، قطعه کار خنک می شود و چرخ آسیاب شسته می شود.تصفیه یک جدا کننده مغناطیسی + روش تصفیه کاغذ را اتخاذ می کنددقت تصفیه به 0.005mm می رسد. سرعت جریان مایع خنک کننده 130L / دقیقه است، اطمینان از این که مایع خنک کننده تمیز و قابل بازیافت است.دستگاه خنک کننده مجهز می تواند دمای ثابت مایع خنک کننده را تضمین کند.
4. سیستم تغذیه خرد کردن متشکل از یک V و یک مسیر مسطح از برنج دقیق دست ساخته شده، با سیستم روان کننده خودکار و پیچ توپ خرد دقیق سطح C3،که ميتونه حرکت راحت داشته باشه، دقت موقعیت دهی مکرر عالی و عمر طولانی مسیر.
5. پیکربندی استاندارد اسپندل چرخ آسیاب چهار و دو ساختاری است. اسپندل فشار پویا و ثابت با دقت بالا نیز می تواند انتخاب شود.که دارای ویژگی های دقت چرخش بالا است، سفتی پویا، مقاومت خوب در برابر لرزش، بهره وری آسیاب بالا و کیفیت سطح آسیاب خوب. برای آسیاب قطعه کار خاص، سرعت چرخ آسیاب می تواند تنظیم شود،تا 3500 دور در دقیقه و 60 متر در ثانیه.
6. صندلی دم طراحی شده است تا هم سفت و هم قوی باشد. یک سیلندر کششی فلز آلیاژ سخت شده در بدن آهن ریخته شده طراحی شده است تا هسته بالای MT4 را حمل کند.نیروی جک از سیلندر کشنده را می توان به راحتی با دکمه های تنظیم در عقب تغییر- لوازم جانبی ویژه صندلی دم فشار روغن با پدال برای تسهیل تخلیه قطعات کار.
7میز چرخ آسیاب به صورت استاندارد با تابع موقعیت دوگانه چرخ آسیاب دارای موقعیت 0 درجه و 22 درجه مجهز است.یک چرخ آسیاب می تواند از یک چرخ آسیاب مسطح و یک چرخ آسیاب منحنی استفاده کند. با استفاده از چرخ آسیاب منحنی، پردازش سطح پایانی با کارایی بالا می تواند به دست آید.

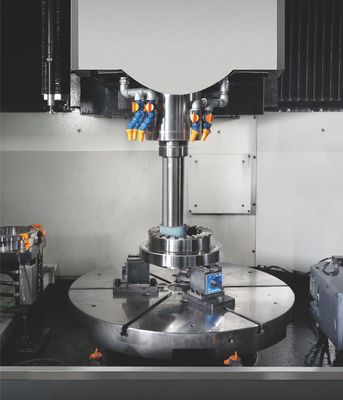

1، یک بار کلیمپ کردن می تواند خرد کردن سوراخ داخلی، دایره بیرونی، مخروط و چهره پایان قطعات را تکمیل کند
2مناسب برای پردازش دیسک / شاخه کوتاه / آستین / حلقه و سایر قطعات

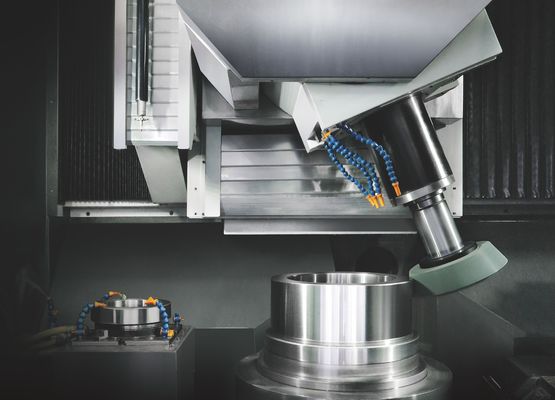

در محور B، برج موقعیت دهی دو گیره:
برش قطر داخلی/خارج با موقعیت 0 °،22.5 ° موقعیت می تواند برای پیسیدن قطر بیرونی و سطح پایان به طور موثر استفاده شود.
بازخورد مقیاس شبکه:
محور X و محور Z مجهز به کنترل بازخورد با استفاده از فرمانروای شبکه (محور Z یک گزینه است) برای دستیابی به ماشینکاری با دقت بالا است.
کتابخانه چرخ آسیاب ATC:
شش چرخ آسیاب با مشخصات و اشکال مختلف با توجه به نیازهای ماشینکاری مجهز هستند.
شکل های پیچیده، نیازی به تعویض مکرر چرخ آسیاب نیست، که می تواند پوشش خودکار آنلاین و جبران اندازه را تحقق بخشد.
سیستم مدیریت دمای:
در پردازش دسته ای مستمر، می توانید دمای قطعه کار و بدن ابزار ماشین را کنترل کنید تا به پردازش دقیق تر برسید.
به طور گسترده استفاده شده:
قطعات ماشین آلات کاری مانند آستین چرخ دار، قطعات ماشین آلات مهندسی مانند دنده های منحنی، قطعات کاهش دهنده مانند دنده های سیاره ای (برای تولید انرژی بادی) ، قطعات موتورهای دریایی CAM
