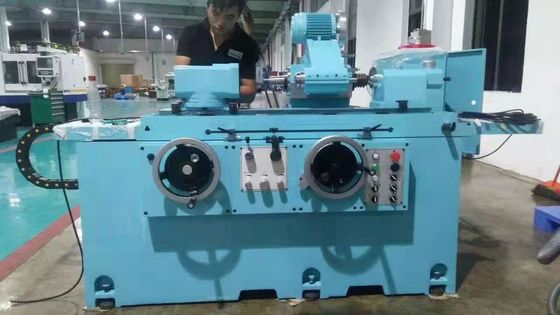

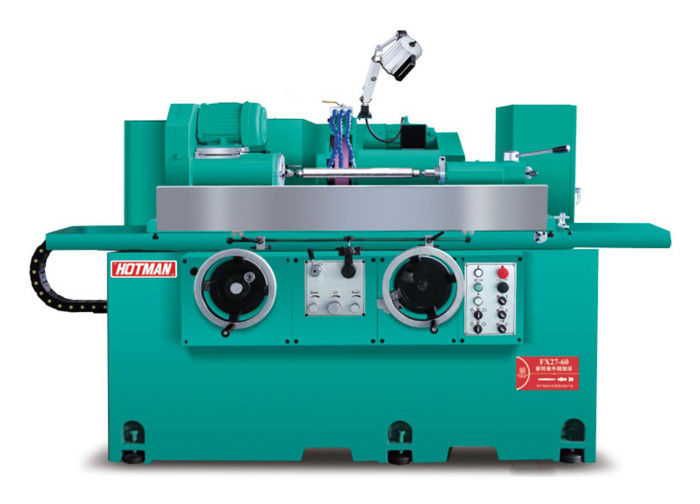

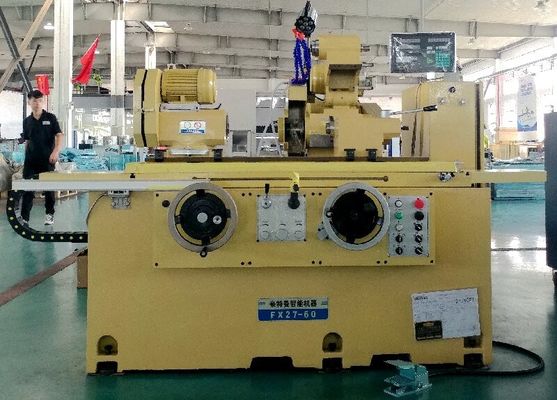

ماشین آسیاب بالینی دستی برای قطعات متعدد، آسیاب بالینی اقتصادی

دستگاه آسیاب استوانه ای + دستگاه آسیاب سوراخ داخلی:

توضیحات دستگاه:

بدن و اجزای آن توسط آهن ریخته دار درجه بالا میلاننا FC30 ریخته می شوند. اجزای آن توسط YASDA، MITSUI SEIKI، TOSHIBA، ELB و سایر تجهیزات در سطح جهانی یک بار پردازش می شوند.اندازه دقت می تواند تا سطح میکروم باشد، برای اطمینان از قطعات اصلی تجهیزات با دقت بالا.

اسپندل چرخ آسیاب حامل های با دقت بالا FAG را به کار می گیرد، چهار دستکش اول و دو دستکش دوم، بدون روان کردن جداگانه، نگهداری ساده، بدون تماس فلز به فلز،و می تواند زندگی تقریبا دائمی را به دست آورد. چرخ آسیاب دارای ویژگی های سفتی بالا و دقت بالا است. برای آسیاب قطعات خاص، سرعت چرخ آسیاب می تواند تنظیم شود تا سرعت خطی را افزایش دهد.

سیستم تغذیه شیب دار شامل یک V و یک مسیر مسطح از شانه دقیق دست ساز، با سیستم روان کننده خودکار و پیچ توپ شیب دقیق سطح C3 است.که ميتونه حرکت راحت داشته باشه، دقت موقعیت دهی مکرر عالی و عمر طولانی مسیر.

ریل های راهنمای ماشین و پیچ های توپ دقیق به طور مداوم توسط سیستم روان کننده خودکار روان می شوند تا عمر طولانی تر و دقت بیشتری را تضمین کنند.سیستم خنک کننده از بدن جدا شده است برای از بین بردن لرزش و تبعید گرما مطلوب.

مجهز به سيستم تراش اتوماتيك سي ان سي زيمنس 828D و توسعه ثانوي، گفتگوي انسان-ماشين کار احمق، با بسیاری از تجهیزات اختیاري برای انتخاب،از جمله دستگاه آسیاب سوراخ داخلیدستگاه اندازه گیری اتوماتیک، دستگاه اندازه گیری قطر بیرونی اتوماتیک و غیره.

پیکربندی استاندارد اسپندل چرخ آسیاب چهار و دو استخر پشتی است. اسپندل فشار پویا و ثابت با دقت بالا نیز می تواند انتخاب شود.که دارای ویژگی های دقت چرخش بالا است، سفتی پویا، مقاومت خوب در برابر لرزش، بهره وری آسیاب بالا و کیفیت سطح آسیاب خوب. برای آسیاب قطعه کار خاص، سرعت چرخ آسیاب می تواند تنظیم شود،تا 3500 دور در دقیقه و 60 متر در ثانیه.

صندلی دم طراحی شده است تا هم سفت و هم محکم باشد. یک سیلندر کششی از آلیاژ سخت شده که در بدن آهن ریخته شده است برای حمل هسته بالای MT4 طراحی شده است.نیروی جک از سیلندر کشنده را می توان به راحتی با دکمه های تنظیم در عقب تغییر- لوازم جانبی ویژه صندلی دم فشار روغن با پدال برای تسهیل تخلیه قطعات کار.

رشته های ویژه برای پیچ های سربی

اسپندل مجهز به رمزگذاری با وضوح بالا به عنوان بازخورد موقعیت ، کنترل کامل حلقه بسته است. مونتاژ ساده ، زنجیره انتقال کوتاه ، ساختار جمع و جور ، دقت و ثبات خوب.

مجهز به لباس چرخ آسیاب CNC، که توسط دو محور CNC W و V متقاطع شده است، لباس دقیق چرخ آسیاب توسط چرخ دیسک الماس که توسط موتور سرو هدایت می شود انجام می شود.

حرکت خطی قطعه کار توسط موتور خطی هدایت می شود و مجهز به فرمانروای شبکه با وضوح بالا است.

لوازم خاص برای خرد کردن داخلی قابل استفاده است!
