جزئیات محصول:
پرداخت:
|
| ظرفیت مخزن خنک کننده: | 100 لیتر | قطر چرخ سنگ زنی: | 200-400 میلی متر |
|---|---|---|---|
| قدرت موتور چرخ سنگ زنی: | 7.5 کیلووات | سرعت چرخ سنگ زنی: | 1400 دور در دقیقه |
| وزن ناخالص: | 3500 کیلوگرم | حداکثر ارتفاع سنگ زنی: | 500 میلی متر |
| حداکثر وزن بار: | ۵۰۰ کیلوگرم | وزن خالص: | ۳۰۰۰ کیلوگرم |
| ابعاد کلی: | 2180x1850x2400 میلی متر | نام محصول: | ماشین سنگ زنی عمودی |
| اندازه جدول: | ۴۰۰×۱۰۰۰ میلی متر | سرعت جدول: | 0-3 متر در دقیقه |
| زاویه چرخش میز: | -5 تا + 20 درجه | قدرت موتور اسپیندل قطعه کار: | 2.2 کیلو وات |
| سرعت اسپیندل قطعه کار: | 50-400 دور در دقیقه | ||
| برجسته کردن: | 7.5KW CNC Vertical Grinder,ضد پوشیدن CNC Vertical Grinder,تجهیزات آسیاب صنعتی CNC,CNC Vertical Grinder Antiwear,Industrial CNC Grinding Equipment |
||

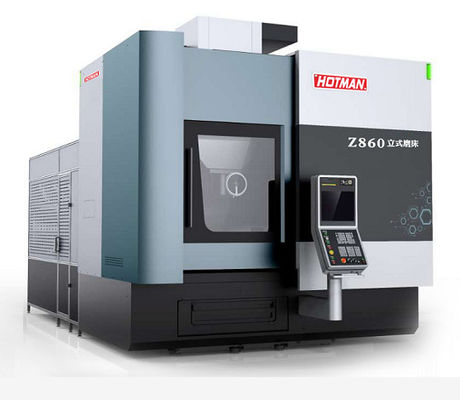

ماشین تراش عمودی Z860 تضمین کیفیت:
1پس از پذیرش نهایی ماشین، دوره تضمین کیفیت برای کل ماشین 12 ماه است.و دوره ی گارانتی قطعات خریداری شده ی ماشین باید تحت دوره ی گارانتی سازنده ی قطعات خریداری شده باشد.، که نباید کمتر از 12 ماه باشد.
2پس از دریافت نیازهای خدمات طرف A، طرف B باید کارکنان خود را در عرض 24 ساعت به محل مشتری بفرستد تا دلیل آن را پیدا کند.و در عرض 48 ساعت علت و اجرای اقدامات مقابله ای را پیدا کنند.
3. طرف B باید خدمات فنی رایگان و نگهداری برای تمام نقص ها (به جز عوامل انسانی و عدم مسئولیت) در مدت ضمانت ارائه دهد. اگر نگهداری خوب نباشد،بخش ب بلافاصله قطعات مربوطه را جایگزین می کند..
توضیحات ماشین:

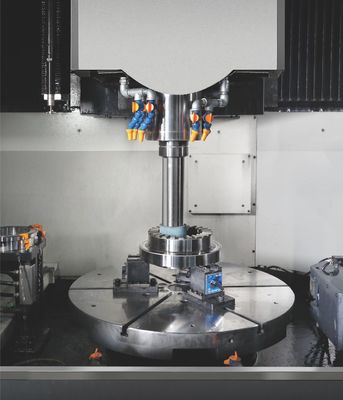

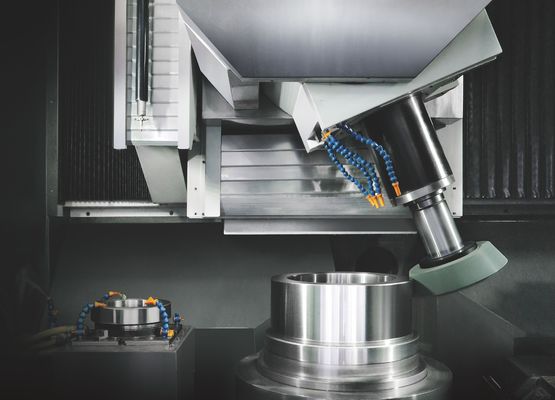

ماشین یک ساختار گانتری است که از ستون های دوگانه، چوب و تخت تشکیل می شود تا یک ساختار فریم سخت بسته را تشکیل دهد.و یک سر تراش عمودی به ترتیب بر روی صفحه کششی متقاطع نصب شده است.
تراش کننده رول الماس در یک انتهای میز نصب شده و برای تراشیدن سطوح جانبی و پایین به ترتیب استفاده می شود.
دستگاه ابزار توسط سیستم زیمنس آلمان یا ژاپن FANUC کنترل می شود که به طور خودکار تغذیه عمودی و متقاطع سر پیسایی، محرک هیدرولیک میز کار،و چرخ دستی الکتریکی دستی.
سیستم فیلتر خنک کننده: در طول آسیاب و پوشش چرخ آسیاب، قطعه کار خنک می شود و چرخ آسیاب شسته می شود.فیلتر کاغذی و تصفیه رسوب طبیعی.
سرعت جریان مایع خنک کننده 600 لیتر است.
مجهز به سیستم روانکاری خودکار کمی متمرکز، راه آهن راهنما و پیچ هر شاخه تغذیه را با حالت روانکاری خودکار روان کنید.
دستگاه ابزار کاملا بسته شده است (محل کار و نیمه عقب دستگاه ابزار کاملا بسته شده است، موقعیت کار جلوی و موقعیت بارگذاری)که تمیز کردن و نگهداری آن آسان است.
پارامتر ماشین:
| نه | ورود | پارامتر | علامت گذاری شده |
| دقت ماشینکاری | |||
| 1 | گردی | 0.0015 میلی متر | |
| 2 | تمرکز | 0.0025 میلی متر | |
| 3 | خشکی سطح | 0.2m | |
| ظرفیت پردازش | |||
| 1 | | 860 میلی متر | |
| 2 | | 50 تا 500 میلی متر | |
| 3 | | 600 میلی متر | |
| 4 | | ۸۰۰ کیلوگرم | |
| چرخ آسیاب | |||
| 1 | سرعت چرخ آسیاب | 2000-8000 دور در دقیقه | |
| 2 | قطر چرخ آسیاب | 40-305 میلی متر | |
| 3 | سوراخ کانری اسپندل | HSK-A100 | |
| میز کار | |||
| 1 | قطر میز کار | 800 میلی متر | |
| 2 | سرعت میز کار | 5 تا 200 چرخش در دقیقه | |
| مسیر | |||
| 1 | محور X | 300+1400 میلی متر | |
| 2 | محور Z | 600 میلی متر | |
| 3 | سرعت حرکت سریع | 24 متر/دقیقه | |
| 4 | قطعنامه | 0.0001mm | |
| 5 | محور B ((مجموعه بندی) | 22.5 | |
| کنترل هوایی | |||
| 1 | | 6 | |
| 2 | حداکثر قطر چرخ آسیاب | 305 میلی متر | |
| 3 | حداکثر طول چرخ آسیاب | ۳۵۰ میلی متر | |
| 七 | لباس پوشان چرخ | ||
| 1 | قلم الماس | 3 تکه | |
| 2 | چرخ الماس | ۲۸۰۰ دور در دقیقه | |
| 3 | قطر الماس | 120 میلی متر | |
پیکربندی ماشین:
| ماده | کوا | واحد | |
| 1 | دستگاه میزبان | 1 | قطعه |
| 2 | چرخ آسیاب CNC | 1 | تنظیم شده |
| 3 | ماشین تراش رولر الماس (بدون رولر) | 1 | تنظیم شده |
| 4 | شبکه ی تغذیه ی عمودی (ذکر 0.0001) | 1 | تنظیم شده |
| 5 | شبكه خورشيد عمودي (دستر 0.0001) | 1 | تنظیم شده |
| 6 | | 1 | تنظیم شده |
| 7 | سیستم خنک کننده | 1 | تنظیم شده |
| 8 | سیستم روانکاری خودکار متمرکز | 1 | تنظیم شده |
| 9 | بسته بندی و رنگ آمیزی ماشین آلات | 1 | تنظیم شده |
| 10 | کتابخانه چرخ آسیاب ATC | 1 | تنظیم شده |
